集成STM32与CC系列芯片的射频收发电路板

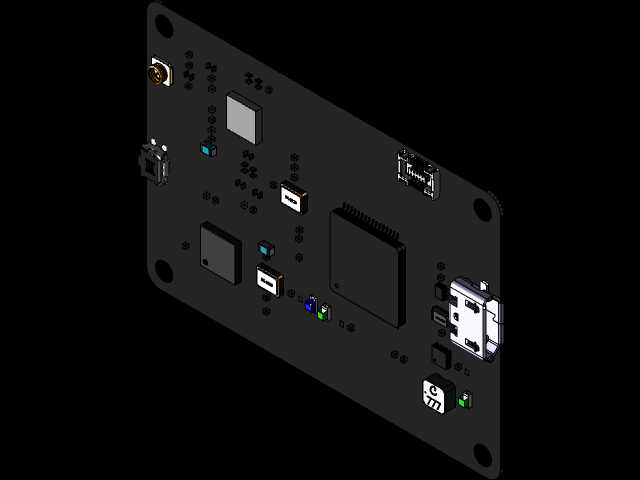

　　在工业无线传感网络、短距离数据传输系统的搭建场景中，这类集成主控与射频前端的电路板是核心硬件载体，承担着数据采集端与上位网关之间的信号收发、协议处理、本地逻辑运算功能，常被部署在智能工厂设备状态监测节点、智能家居中控组网、低功耗物联网终端等场景中，替代传统有线传输方案降低布线施工成本，适配复杂安装环境下的信号覆盖需求。从设计逻辑来看，整块板卡采用矩形PCB作为承载基底，板边预留统一规格的安装孔位，可直接通过铜柱固定在标准设备壳体内部的安装柱上，安装孔间距匹配常规工业电子外壳的通用固定尺寸，无需额外定制转接支架就能完成装配，板卡整体厚度控制在常规PCB工艺公差范围内，不会占用过多壳体内部的垂直安装空间。板上核心功能分区清晰，

　　主控区域布置STM32F405芯片作为核心运算单元，负责处理本地采集到的传感数据、运行无线通信协议栈、调度外设接口的数据交互，射频区域搭配CC2520射频收发器与CC2591射频前端增益芯片，通过阻抗匹配的走线连接板载射频天线接口，可根据实际传输距离需求外接不同增益的外置天线，有效提升复杂遮挡环境下的信号传输稳定性。板上外设接口布局充分考虑实际接线的操作便利性，不同规格的USB接口、调试接口、外接端子均布置在板卡边缘区域，装配完成后接口可直接对齐壳体上的预留开孔，无需额外延长转接线就能完成外部设备的插接，板上无源器件、电源管理芯片围绕核心功能芯片就近布置，缩短高频信号走线长度，降低信号传输过程中的损耗与干扰，

　　电源输入区域预留滤波电容位置，可适配宽范围直流供电输入，满足不同现场供电条件下的稳定运行需求。在结构细节处理上，板上所有贴片元件的焊接高度均控制在统一阈值内，避免出现过高元件遮挡周边器件焊接、检修的问题，板边做圆角处理防止装配过程中划伤操作人员或壳体内部线材，射频区域做局部铺地隔离，减少数字电路部分对射频信号的电磁干扰，保障无线信号的收发灵敏度。这类板卡的三维结构建模可直接用于设备壳体的结构适配校验，提前验证接口位置、安装孔位、元件高度与壳体结构的匹配度，减少硬件开发过程中的打样迭代次数，也可用于生产装配环节的工装夹具设计参考，明确各个元件的装配位置与避让空间，提升批量生产的装配效率。
