立式单缸往复式蒸汽动力装置结构设计

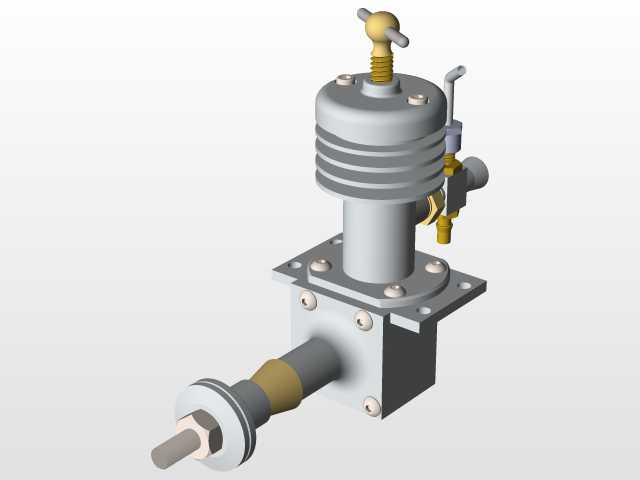

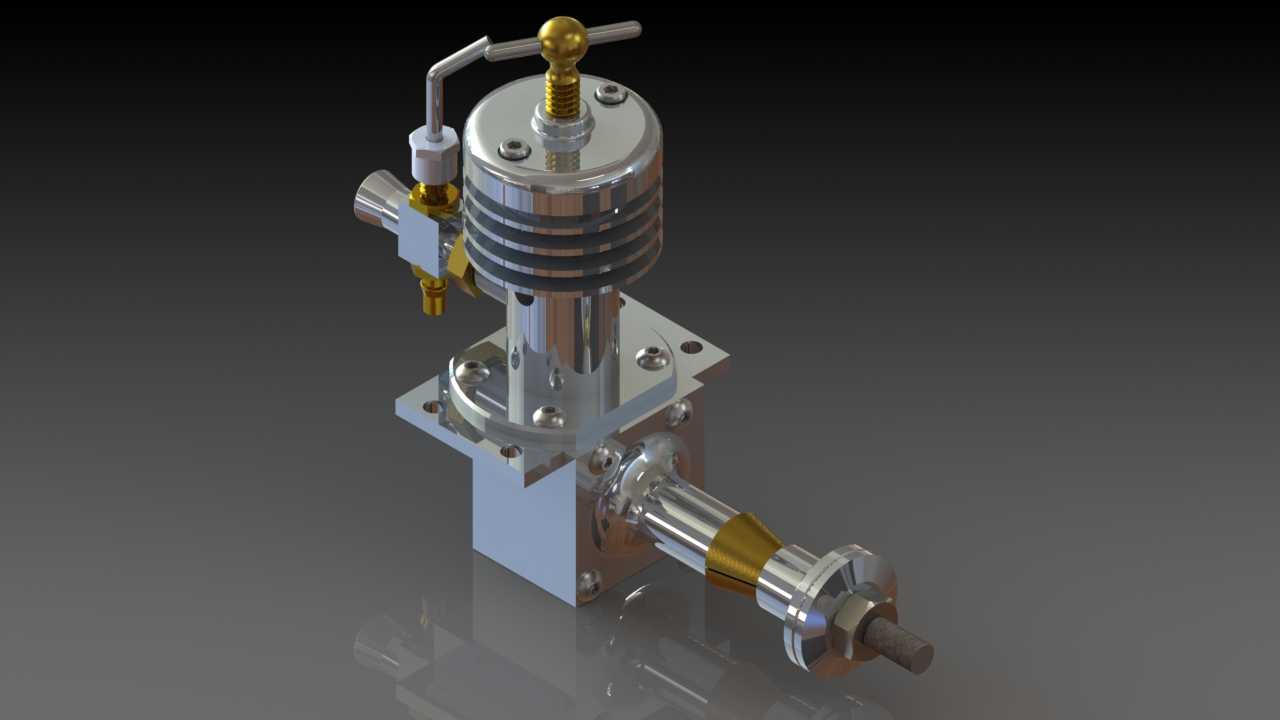

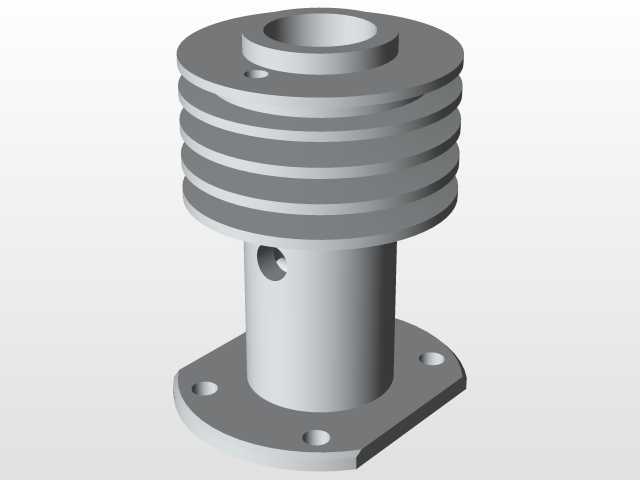

　　这套立式单缸往复式动力结构，最初的设计定位是面向教学演示、小型动力实验场景的验证性装置，整体采用立式布局压缩横向安装空间，适配桌面级实验台、小型科普展陈设备的安装需求。从结构布局来看，上部为配气与缸体总成，散热鳍片直接集成在缸套外壁，无需额外加装散热附件即可满足短时间连续运行的散热需求，顶部的手动调节手柄可直接调整配气开度，方便实验过程中手动控制进气量与运行节奏，侧面布置的进气管路集成了截止阀结构，可快速切断工质输入。下部的曲轴箱采用方形安装法兰设计，法兰面预留四个对称布置的安装孔，可直接通过螺栓固定在安装基座上，安装基准面与输出轴轴线的垂直度公差控制在0.02mm以内，避免运行过程中出现偏磨问题。

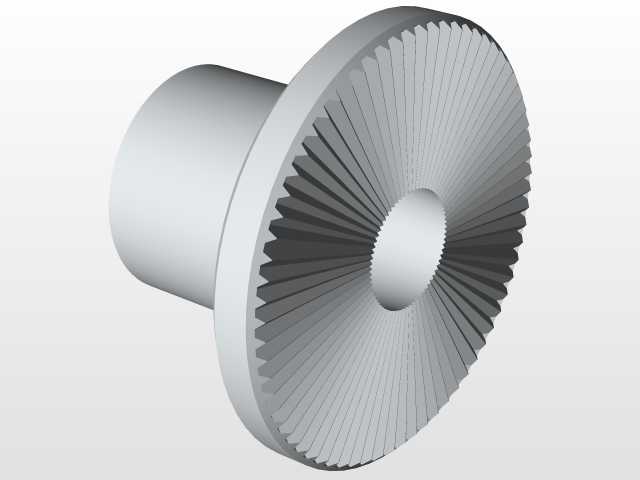

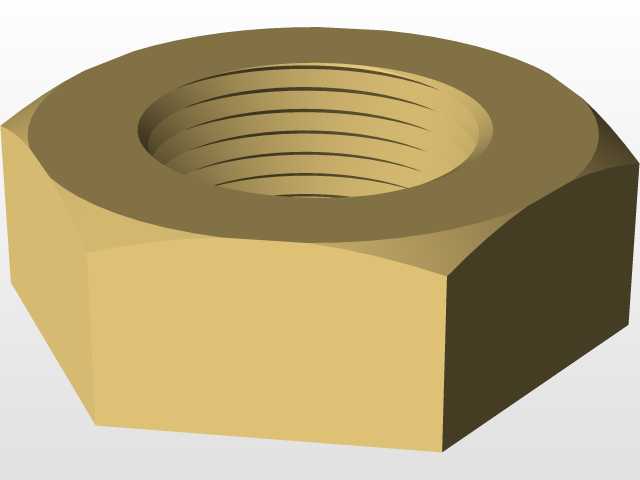

　　侧向伸出的动力输出轴采用阶梯轴设计，轴端预留了联轴器安装位，可直接连接小型发电机、水泵叶轮等负载，轴段与箱体之间采用填料密封结构，减少工质泄漏的同时降低转动阻力。设计过程中优先考虑了拆装便利性，缸盖与缸体、缸体与曲轴箱之间均采用螺栓连接，所有紧固件均选用标准件，方便拆解观察内部的活塞、连杆、曲轴传动结构，适合用于机械原理教学中往复式动力转换过程的演示。整体结构的运动部件做了动平衡校核，曲轴配重块与活塞往复质量匹配，运行过程中振动幅度控制在较低水平，不需要额外做厚重的减震基座即可稳定运行。配气机构的滑动配合面均做了研磨处理，配合间隙控制在合理范围，既保证运动顺畅，又能减少工质泄漏损失，提升动力转换效率。输出轴的支撑位置采用双轴承支撑结构，可承受一定的径向负载，适配不同类型的外接负载安装需求，安装法兰的孔位采用通用化尺寸设计，可兼容多数小型实验台的安装孔位，不需要额外加工转接板即可完成固定。
