壁挂式钣金配电箱结构设计方案

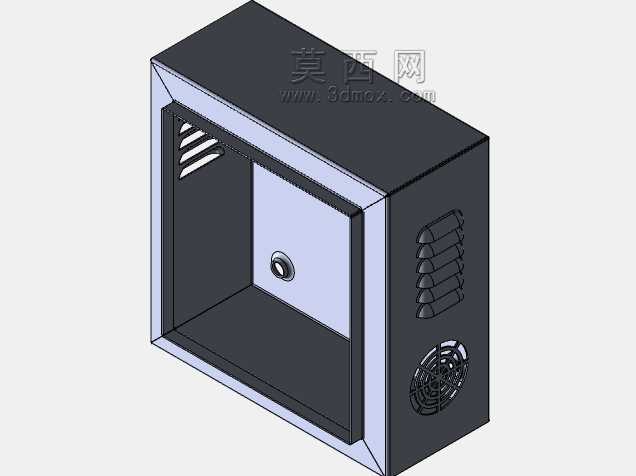

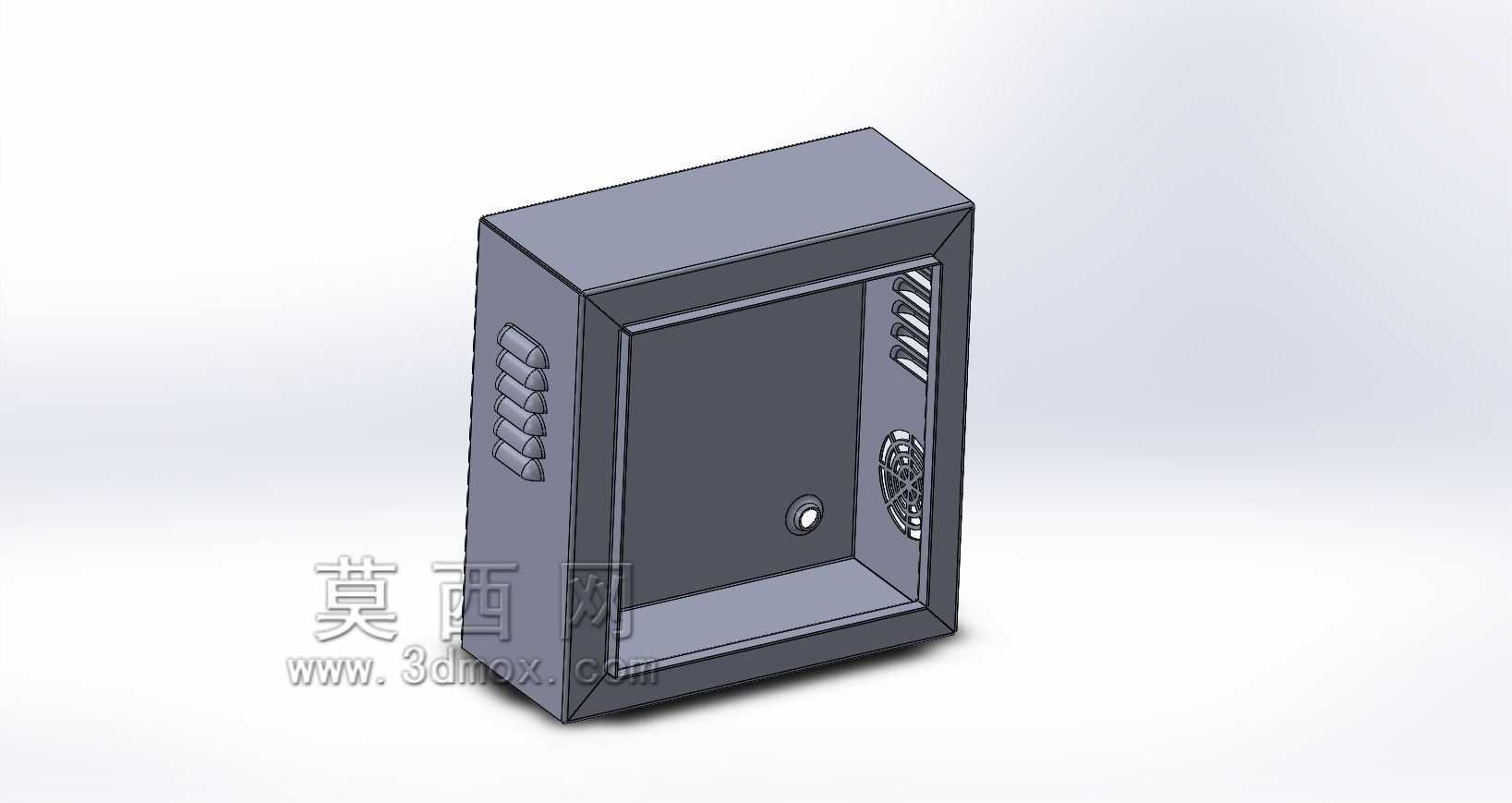

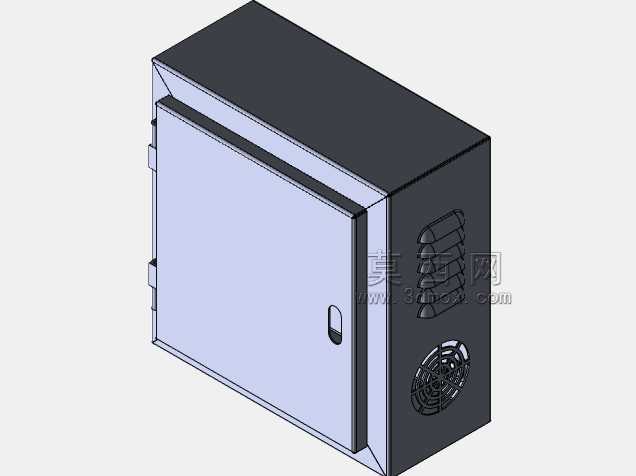

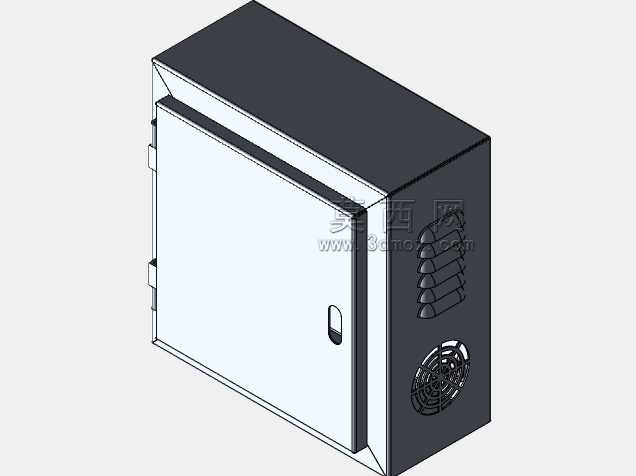

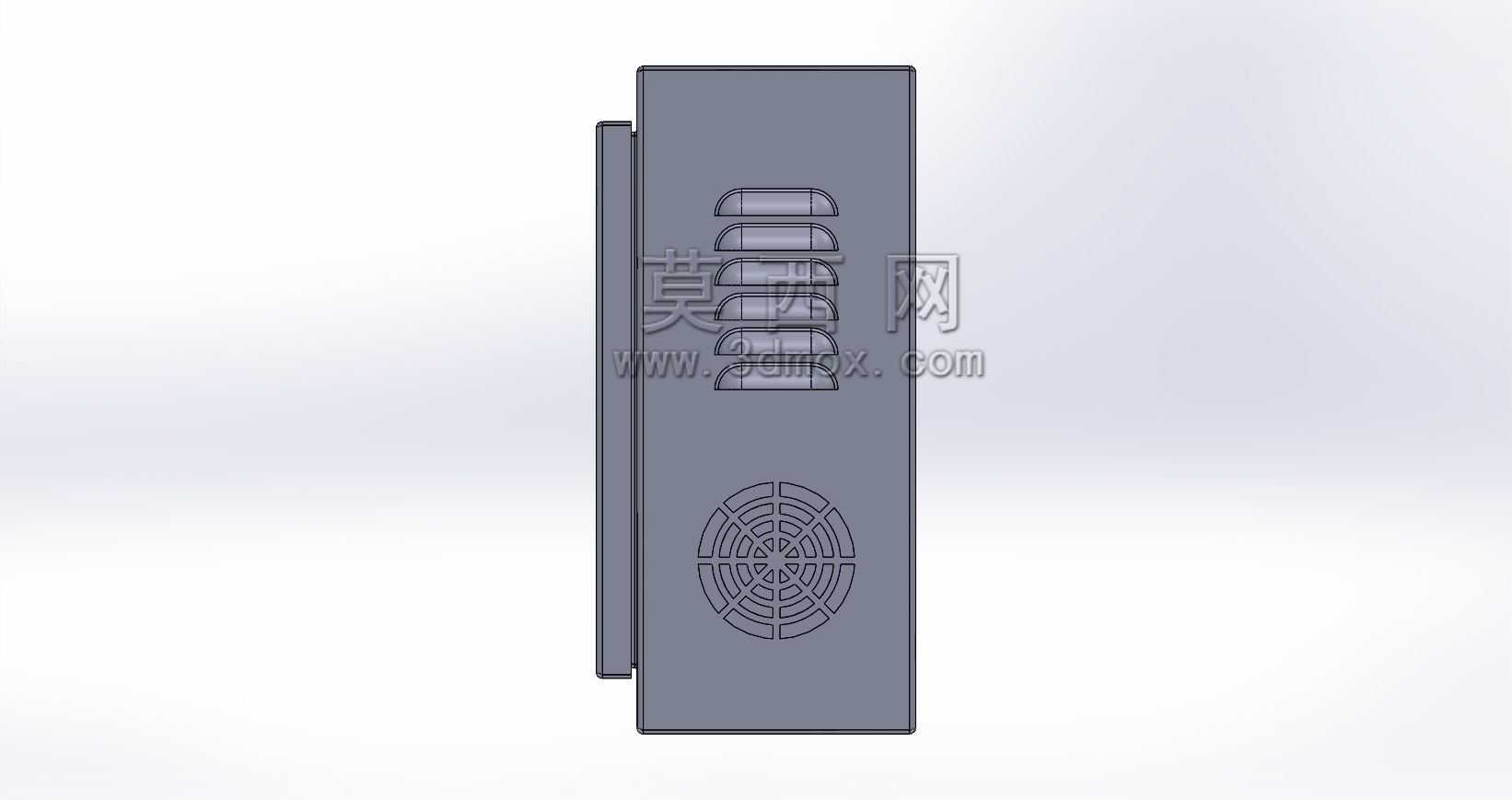

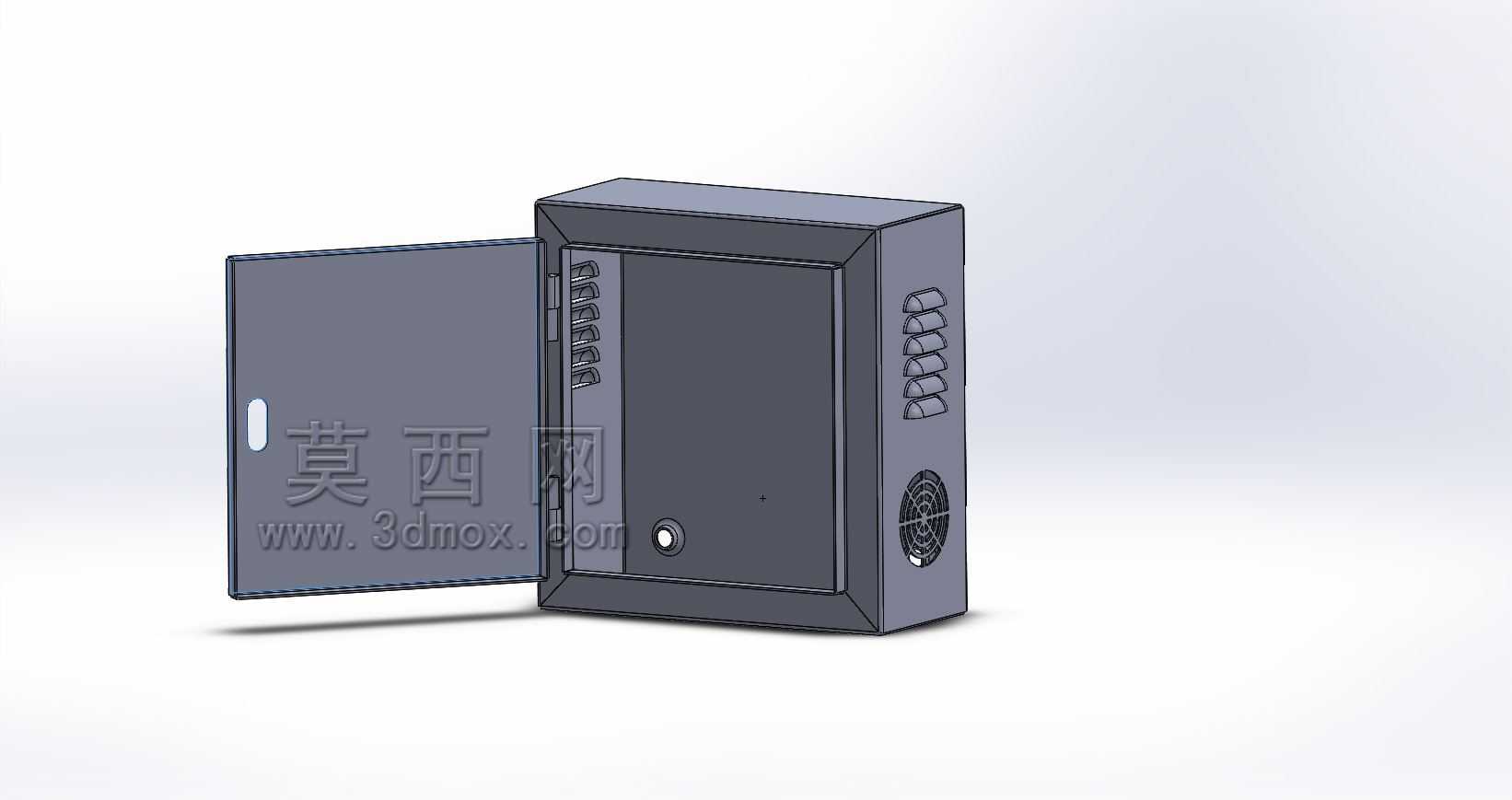

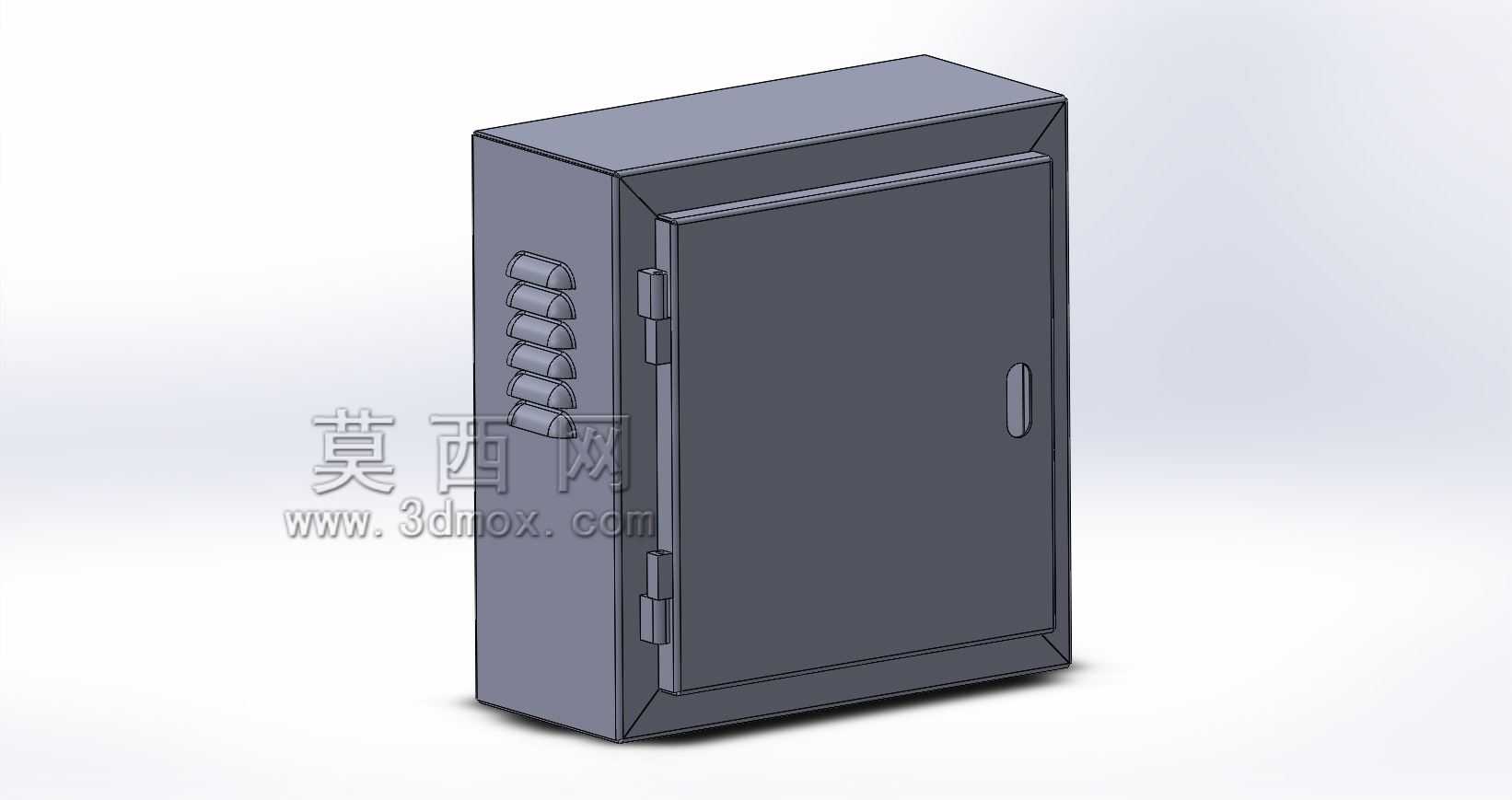

　　这款壁挂式钣金配电箱主要面向民用建筑、小型工业工位、户外临时配电点位的末端配电场景使用，日常承担支路配电通断控制、线路过载保护、漏电防护的核心功能，可容纳小型断路器、漏电保护开关、接线端子排等常规低压配电元件，适配220V/380V低压配电系统的末端配电需求。从结构设计逻辑来看，整体采用冷轧钢板折弯拼接的钣金工艺成型，箱体主体为一体式折弯主腔体，侧边预留敲落孔位用于进出线缆的穿设，无需现场额外开孔即可适配不同方向的布线需求，敲落孔采用阶梯式冲压结构，敲落边缘无毛刺，可配合电缆格兰头实现线缆固定与箱体密封。箱门与主腔体采用暗藏式合页连接，合页结构隐藏在箱体折边内侧，外部无外露连接部件，既提升了箱体整体的防护性能，

　　也避免外力破坏合页导致箱门脱落的问题，箱门侧边设置多组锁止结构，相比单点锁具，多点锁止可保证箱门闭合后与箱体密封胶条均匀贴合，减少缝隙进灰进水的概率，适配IP54左右的常规防护等级需求，可满足多数室内及半户外场景的使用要求。箱门正面设置内嵌式抠手，无外凸结构，避免过往人员磕碰造成损伤，也减少外力勾挂导致箱门意外开启的风险。箱体背部设置壁挂安装挂孔，挂孔采用上窄下宽的葫芦孔结构，安装时可先将膨胀螺栓固定在墙面，再将箱体挂装后微调位置，无需托举箱体全程拧动螺栓，大幅降低现场安装的操作难度，挂孔周边做了翻边加强处理，避免长期承重后挂孔变形导致箱体脱落。从安装边界尺寸来看，箱体整体深度控制在180mm以内，挂装后突出墙面的距离较小，

　　不会占用过多的通道空间，适配走廊、设备侧方、厂房立柱等狭窄点位的安装需求，箱体内部预留了标准的DIN导轨安装位，可直接卡装标准宽度的低压电器元件，导轨安装位预留了上下调节余量，可根据内部元件的尺寸调整安装高度，适配不同规格的配电元件布置。箱体底部设置独立的接地螺柱，螺柱采用焊接固定在箱体本体上，可实现箱门、箱体与接地系统的可靠连接，避免漏电时箱体带电引发安全隐患。在钣金结构的细节处理上，所有折弯边角均做了R角过渡处理，无尖锐毛刺，避免装配及后期维护时划伤操作人员，箱体折边采用双层折弯结构，既提升了箱体整体的结构刚性，减少薄钢板焊接或拼接带来的变形问题，也为密封胶条的安装提供了平整的贴合面。箱门内侧预留了标识粘贴区域，

　　可用于粘贴配电回路标识，方便后期运维时快速识别对应回路，减少排查故障的时间。这款箱体的设计没有采用复杂的冲压模具结构，所有成型工序均可通过常规数控折弯、激光切割、点焊工艺完成，加工门槛低，适合小批量定制化生产，可根据实际使用需求调整箱体的长宽尺寸，适配不同回路数量的配电需求，相比一体注塑的配电箱体，钣金材质的箱体抗冲击性能更强，在存在轻微磕碰的工业场景下使用寿命更长，也可根据使用场景需求在表面做喷塑、镀锌处理，提升防腐蚀能力，适配潮湿、多粉尘的特殊使用场景。在内部布线空间的预留上，主腔体与箱门之间预留了足够的走线间隙，箱门若需加装指示灯、操作按钮等元件时，可有足够空间布设二次控制线，不会出现箱门闭合时挤压线缆的问题，腔体侧边预留的扎带固定孔位，可配合尼龙扎带规整内部线缆，避免线缆杂乱堆积影响散热，也方便后期维护时梳理线路。
