多规格适配三螺栓紧固管道夹持件

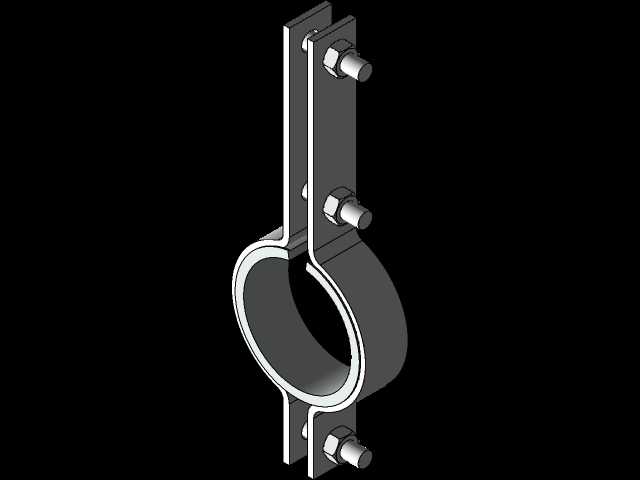

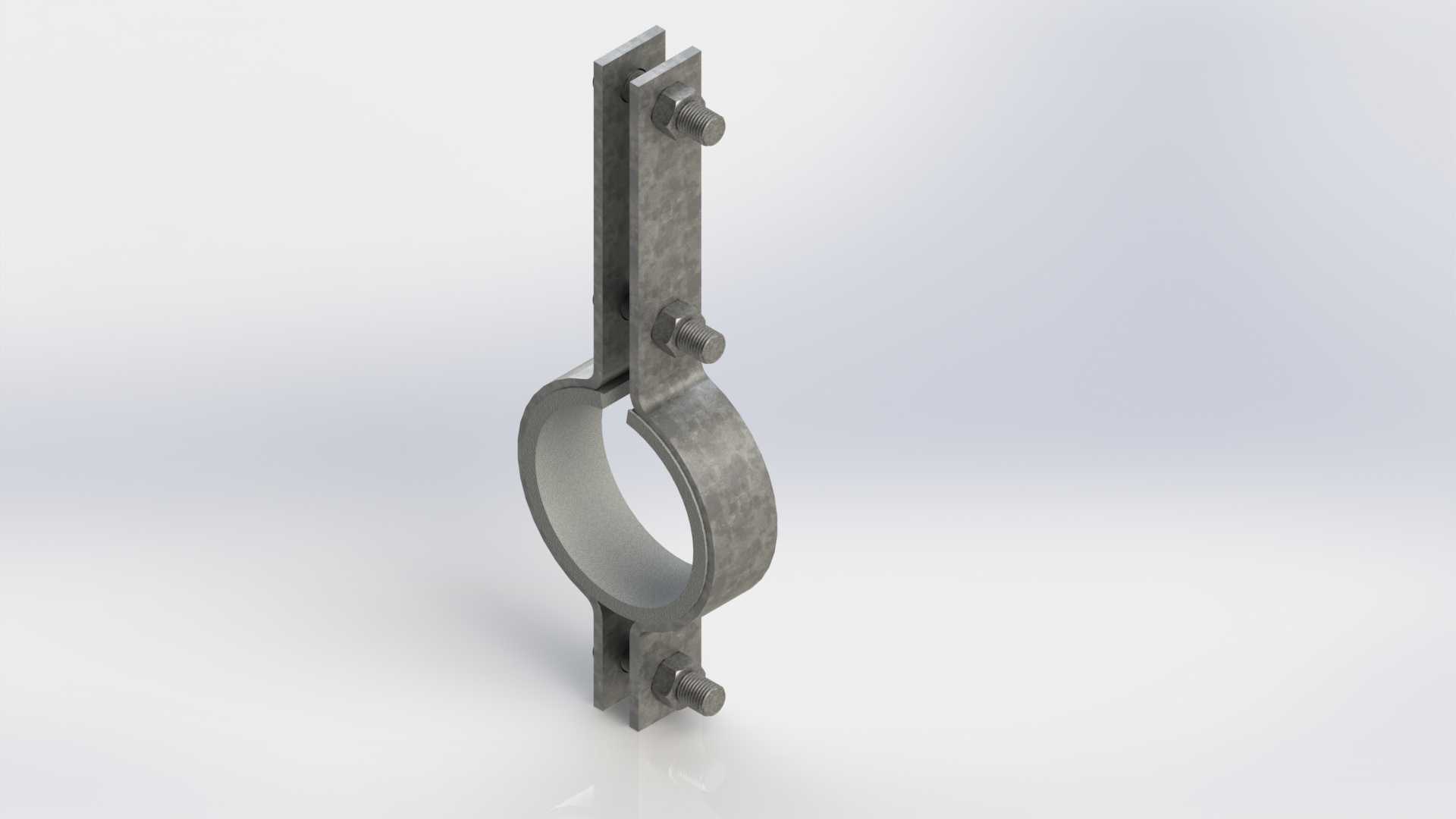

　　在民用给排水、工业流体输送、暖通空调管路布设以及工艺管线安装场景中，管道的径向固定与防位移支撑是管路系统稳定性的核心环节，这类三螺栓结构的管夹正是针对中小口径到常规大口径管道的固定需求设计的夹持部件。不同于普通单螺栓或双螺栓管夹仅能提供单点或双点压紧力的结构，这款夹持件采用沿管夹轴向排布的三颗紧固螺栓，能够沿管道轴向形成更长的压紧接触段，当管道存在介质流动带来的轴向窜动趋势、或是设备运行传导的微幅振动时，三螺栓的压紧布局可以让抱合环面的受力更均匀，避免局部应力集中导致的管夹变形或是管道表面防腐层磨损。从结构设计逻辑来看，这款管夹采用对开式半环抱合结构，两个半环的直边连接段预留了足够的螺栓穿装间距，

　　适配1/2英寸到12英寸的常规管道外径范围，安装时无需提前在管道上焊接固定支座，只需将两个半环环抱在管道预设的固定点位，穿入三颗螺栓逐步对称拧紧，即可让半环内壁与管道外壁形成足够的抱紧摩擦力，抵消管道自重、介质冲击以及热胀冷缩带来的位移作用力。在安装边界上，这款管夹的直边连接段采用平直钢板冲压成型，背部可直接贴合墙面、支架横梁或是设备侧壁安装，既可以通过螺栓穿过连接段预留的安装孔与支撑结构固定，也可以配合焊接底座完成重载管路的固定，安装时需要注意三颗螺栓的拧紧力矩需保持一致，避免单侧过紧导致半环翘边，降低抱紧有效接触面积。实际工况应用中，这类管夹常被用在泵房出入口管路、建筑消防主立管、工艺设备外接管线的固定场景，相比传统的U型管卡，

　　它的抱合接触面积更大，不会在管道表面形成局部压痕，对于薄壁不锈钢管、PVC复合管等对外表压损敏感的管路也能适配，同时三螺栓的冗余紧固设计，即便在长期振动环境下单颗螺栓出现预紧力衰减，剩余两颗螺栓依然能提供足够的夹持力，降低管路脱落的风险。设计建模时需要重点把控半环的内径公差，既要保证安装时能够顺利环抱管道，也要避免间隙过大导致抱紧力不足，同时螺栓孔的同轴度需要控制在合理公差范围内，避免安装时螺栓无法顺利穿装，直边段与半环的衔接位置需要做圆弧过渡处理，减少应力集中带来的断裂风险，适配不同管径的管夹可以通过调整半环的曲率半径、直边段长度以及螺栓间距来形成系列化规格，覆盖常规管路安装的全尺寸需求。
