多规格适配绝缘U形螺栓紧固组件

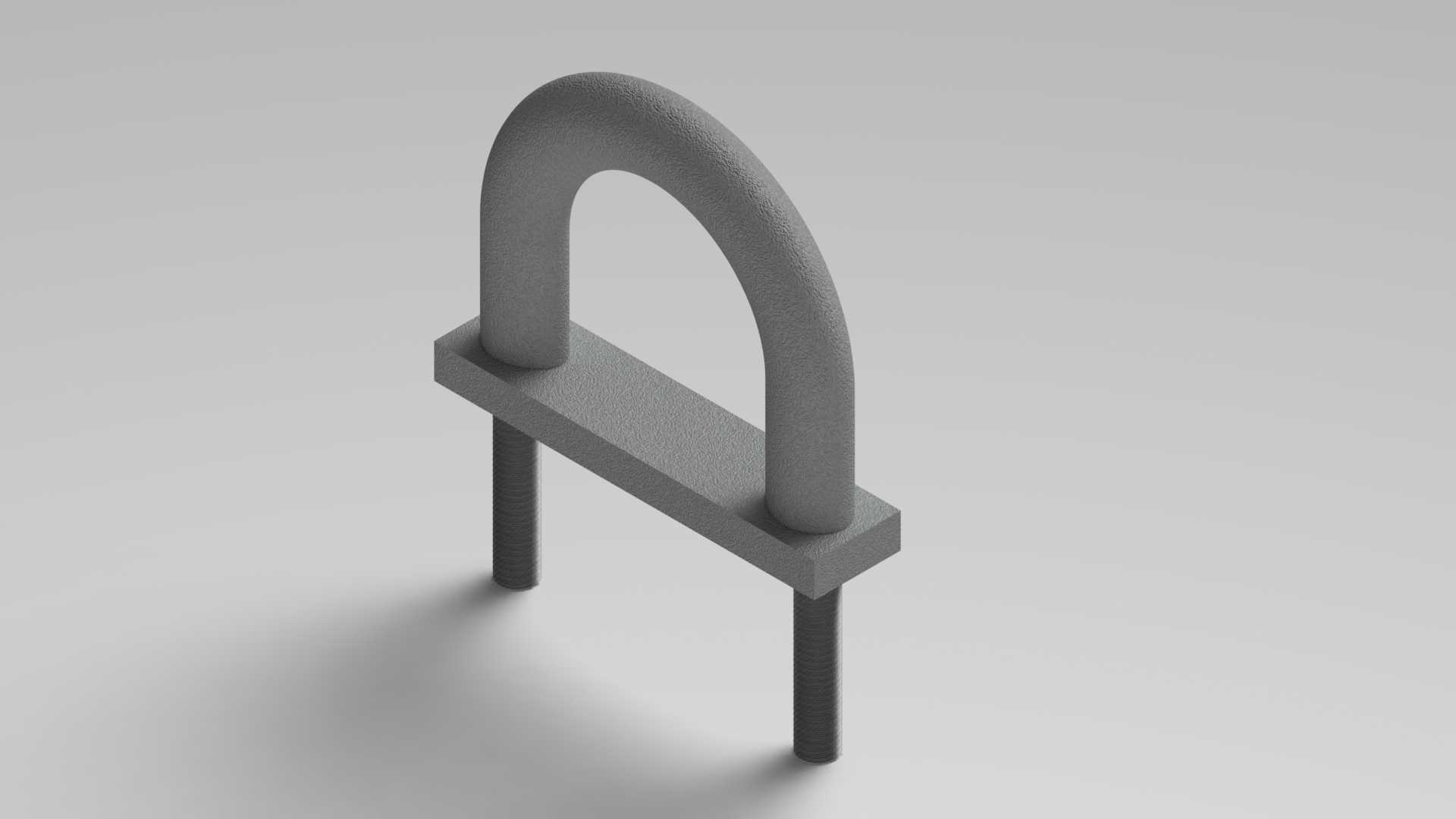

在工业管路铺设、户外电力支架搭建、小型木结构构件紧固的场景里，这类带配套压块的U形螺栓是出镜率极高的连接件，不同于普通无配套件的U型螺杆，这套组件自带的矩形压块能让紧固受力更均匀，避免螺杆直接挤压被固定件造成的表面压溃，尤其是针对薄壁管材、绝缘护套管线的固定场景，压块的平面接触设计能把锁紧力分散到更大的接触面积上，不会出现单点应力集中导致的管材变形、绝缘层破损问题。从设计逻辑上看，这套U形螺栓覆盖了1/2英寸到12英寸的适配规格，不同规格对应的螺杆直径、U型弯的内净宽、直杆段长度都做了参数化匹配，建模时先以U型弯的中性层为基准做扫掠特征，直杆段的螺纹收尾位置特意预留了超出压块厚度3到5个螺距的长度，既保证螺母锁紧时有足够的啮合行程，也不会因为螺杆过长导致安装后多余杆段干涉周边构件。安装边界上，压块的两个通孔中心距严格对应U型螺栓两个直杆的中心距，通孔直径比螺杆大0.2到0.5毫米，既方便安装时快速对位，也不会因为间隙过大导致锁紧后压块偏斜。实际使用时，这类U形螺栓常用来把管线固定在槽钢支架、木质横梁上，绝缘款的设计能避免不同金属构件接触产生的电化学腐蚀，在户外潮湿环境、低压布线场景里能大幅降低连接失效的概率。建模过程中特意把U型弯的圆角做了等半径处理，避免冷弯加工时出现弯角处应力集中断裂的问题，直杆段的端面做了倒角处理，既方便安装时穿入压块和支架孔位，也能去除加工毛刺避免划伤安装人员。不同规格的配置覆盖了从小口径仪表管到大口径给排水管的固定需求，选型时只需要匹配被固定件的外径，就能对应到合适的螺栓规格，不需要额外核算弯内净空尺寸，压块的厚度也随螺栓规格同步调整，大规格对应的压块厚度更大，能承受更高的锁紧扭矩，不会在锁紧过程中出现压块弯折变形的问题。
