多规格适配双螺栓紧固管夹结构

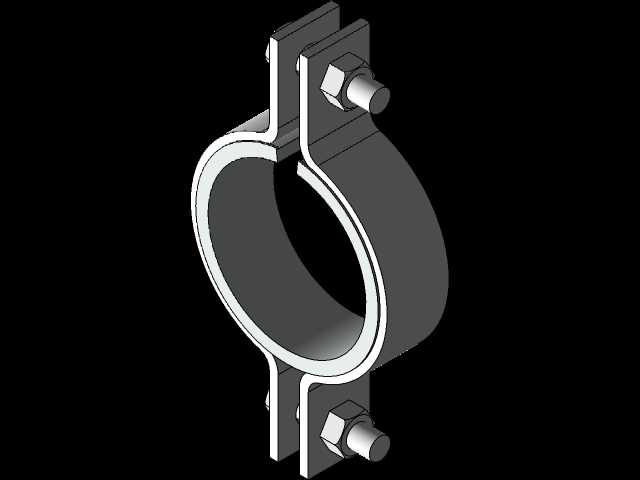

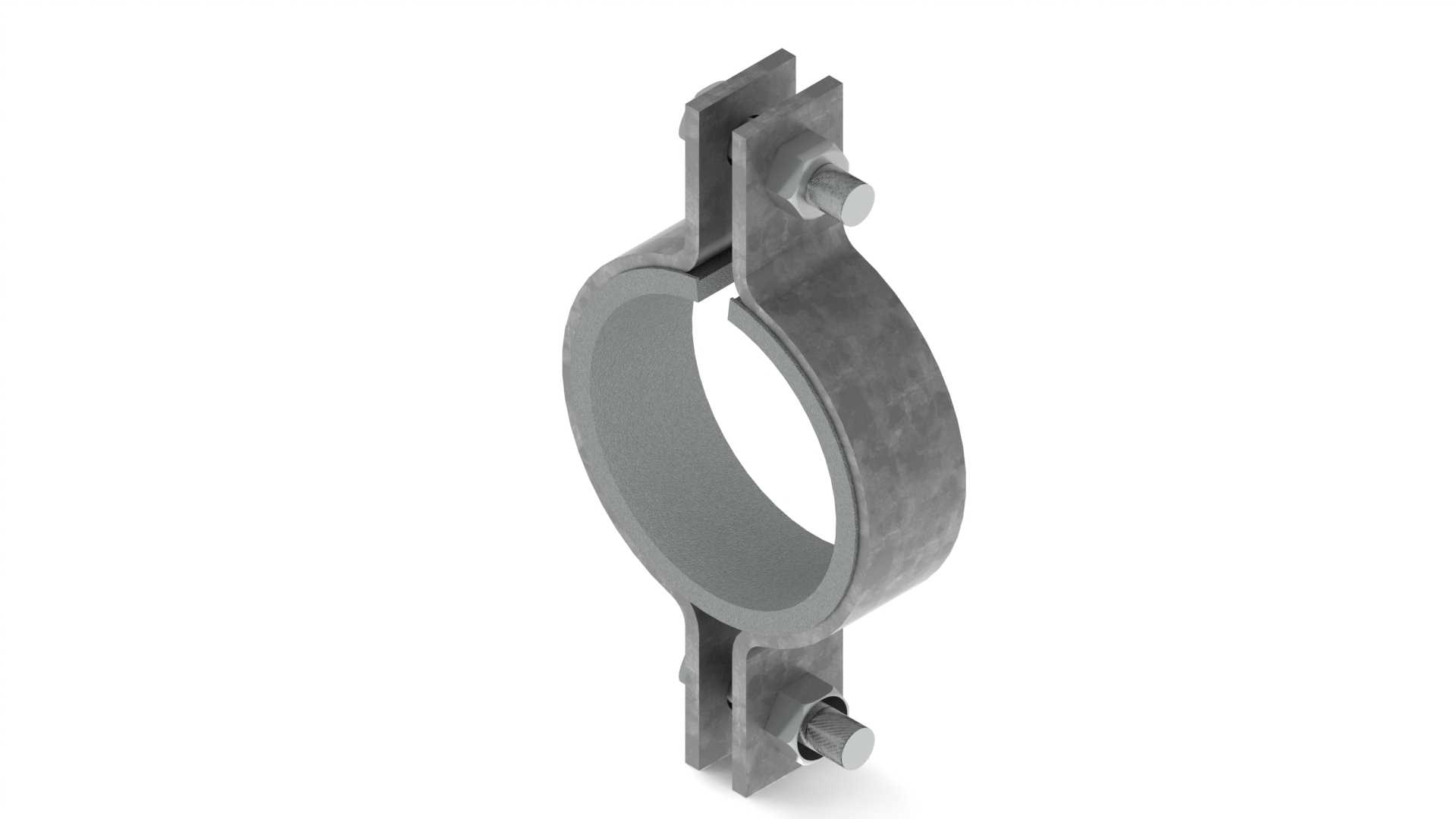

　　这类双螺栓结构的管夹，在民用给排水、工业流体输送、暖通空调管路、工艺管线布设场景中应用十分广泛，核心作用是将不同外径的管道牢靠固定在支架、墙面、设备基座上，抵消管路运行中产生的振动、位移与热胀冷缩带来的应力，避免管路接口松脱、管路晃动产生噪音甚至磨损泄漏。不同于单螺栓快装管夹，这款双螺栓锁紧的结构上下两端均设置了螺栓紧固位，夹紧力分布更均匀，不会出现单侧锁紧导致的管夹偏斜、局部压应力过大损伤管道外壁的问题，适配1/2英寸到12英寸区间内的多种管径规格，覆盖了从小口径仪表管线到中口径输送主管道的固定需求。从结构设计逻辑来看，管夹主体采用两个对称的半圆弧抱箍片冲压成型，圆弧段的曲率严格匹配对应适配管径的外轮廓，

　　安装后圆弧面能与管道外壁实现大面贴合，不会出现点接触压伤管壁的情况；上下连接耳位预留了标准螺栓穿装孔，搭配六角螺栓与螺母实现锁紧，耳位与圆弧段之间做了圆弧过渡处理，避免冲压应力集中导致长期受力后耳位断裂。考虑到部分绝缘管路、防腐管路的安装需求，这类管夹可配合绝缘衬垫使用，也就是对应绝缘款的结构设计，衬垫嵌装在抱箍内侧圆弧面，既能隔绝金属管夹与管道之间的电化学腐蚀，也能进一步增大摩擦系数，提升防滑锁紧效果，同时缓冲管路运行的振动传递。在安装边界上，这款管夹的安装空间需求需要考虑上下螺栓的操作空间，两个紧固端分别位于管夹的径向上下侧，安装时可先将两个半片卡在管道对应位置，穿入螺栓后预紧，调整管道位置与标高符合布设要求后，

　　再对角均匀拧紧两端螺栓，避免单侧过紧导致管夹变形。管夹的连接耳位外侧是平直安装面，既可以直接贴装在平面支架上通过螺栓锁紧，也可以搭配吊杆实现悬空管路的吊装固定，适配正装、吊装、侧装等多种安装姿态。在实际选型使用中，需要根据管道的实际外径匹配对应规格的管夹，不能用大规格管夹强行锁紧小口径管道，否则会出现抱合不紧、管道滑脱的问题；螺栓锁紧扭矩需要控制在合理区间，既要保证足够的夹紧力避免管道窜动，也不能扭矩过大导致抱箍片变形、螺栓滑牙，尤其是针对PVC、PPR这类塑料材质管道，过大的夹紧力会直接压裂管壁。这类管夹的结构没有冗余的复杂零件，生产加工难度低，安装操作便捷，后期管路维护拆卸也十分方便，只需要松开两端螺栓即可打开抱箍调整管道位置或者更换管夹，不需要整体截断管路，在各类管路安装工程中是通用性极强的基础固定零件。
