多规格适配管道夹紧支撑管靴结构

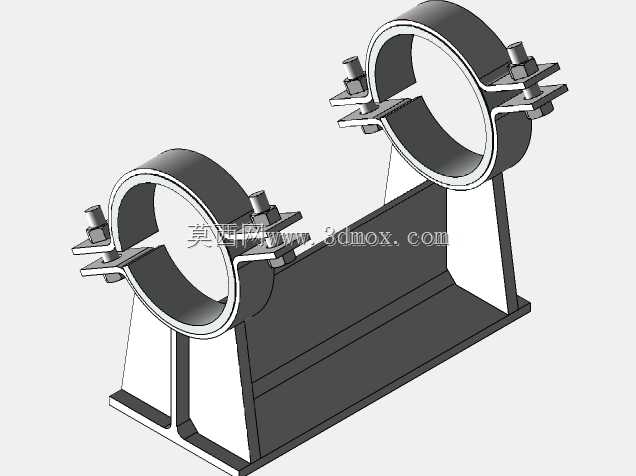

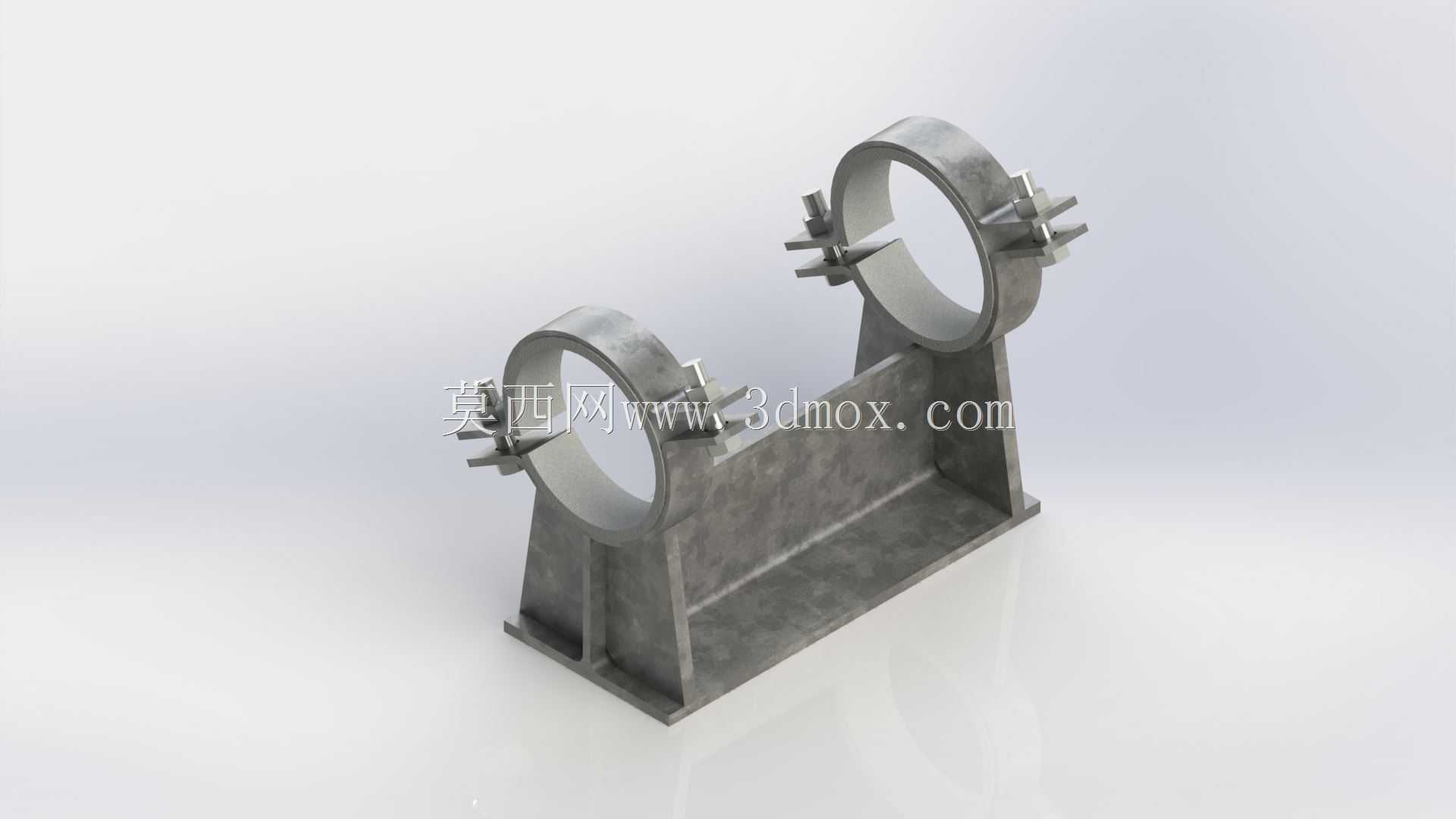

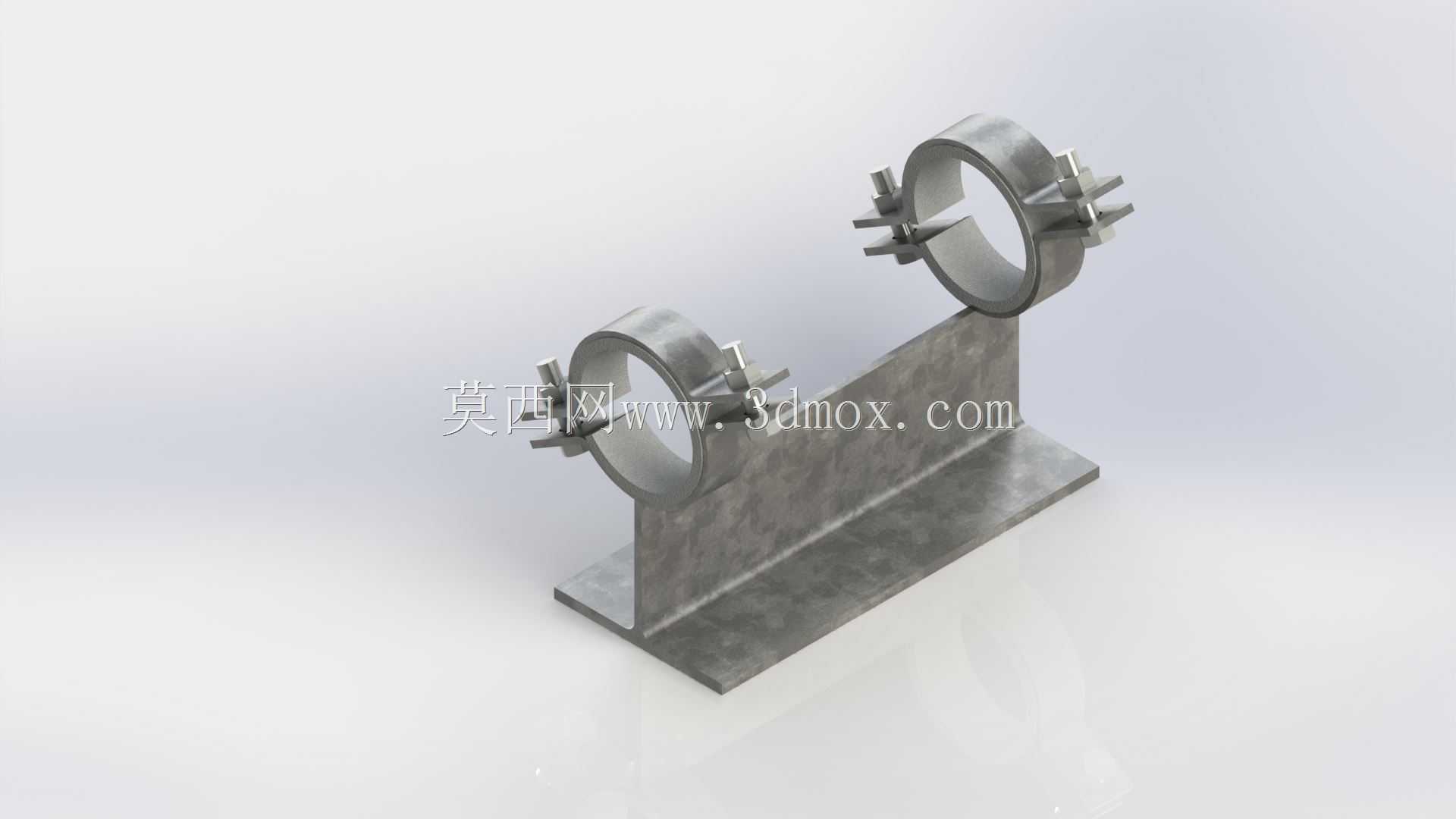

这类夹紧管靴主要应用在工业管路铺设、厂区工艺管线架设、设备配套管路固定场景中，针对不同通径的圆形管道提供稳定的侧向与垂向支撑，避免管路因介质流动振动、自重沉降、热胀冷缩位移出现接口松脱、管壁磨损的问题。从结构设计来看，底座采用一体化折弯加筋的槽型结构，底部平整安装面可直接贴合钢结构横梁、混凝土支墩顶面，通过螺栓完成固定，筋板设置在两个管夹环与底座的连接位置，可有效分散管道传递的竖向载荷与横向推力，避免长期受力出现结构变形。上部的两个开合式抱箍环通过侧边的螺栓锁紧结构实现管径适配，可覆盖4英寸到12英寸范围内的圆管固定需求，抱箍内侧预留足够的摩擦接触面，锁紧后可限制管道的轴向窜动与径向转动，同时不会过度挤压管壁造成管材表面损伤。设计过程中优先考虑了现场安装的便捷性，抱箍的开合结构无需完全拆下锁紧螺栓即可完成管道卡入作业，降低高空管线施工的操作难度，底座的安装孔位按照常规管线支墩的通用间距设置，可直接匹配现有管廊支架的安装点位，无需额外做支架改造。整体结构采用等强度设计思路，在保证支撑刚度的前提下尽可能减少冗余材料，底座的槽型截面本身具备较好的抗扭性能，两个管夹环的中心距按照常规并行管线的安全间距设置，可避免两根管道间距过小出现保温层挤压、检修空间不足的问题。角撑板的设置位置刚好对应抱箍受力的集中点，将抱箍承受的管道载荷顺畅传递到底座整体结构上，避免局部应力集中造成焊缝开裂。在实际选型使用时，需要注意安装面的平面度误差不能超过常规钢结构安装的允许范围，否则会造成底座贴合不实，受力后出现局部应力过大的问题；抱箍锁紧时需要对称拧紧螺栓，保证抱箍与管壁圆周方向接触均匀，避免单侧受力造成管道局部压痕。这类支撑结构相比传统的焊接式管托，可灵活适配一定范围内的管径偏差，后期管线调整时也可快速拆卸重复利用，在化工管路、蒸汽管线、给排水管线、压缩空气管路的架空铺设场景中都有广泛应用，尤其是在多管径并行的管廊段，可通过配置不同规格的抱箍适配同层不同通径的管道，减少支架种类，降低现场物料管理的复杂度。
