汽车点火线圈多视角工程结构三维设计

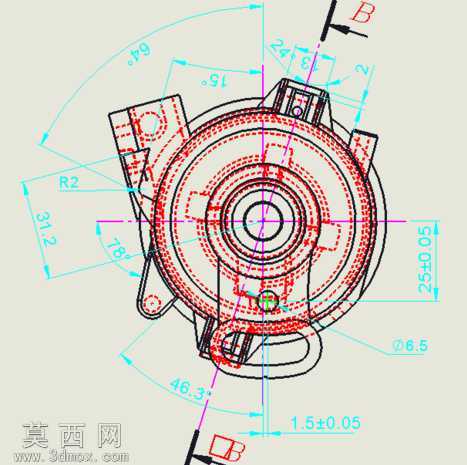

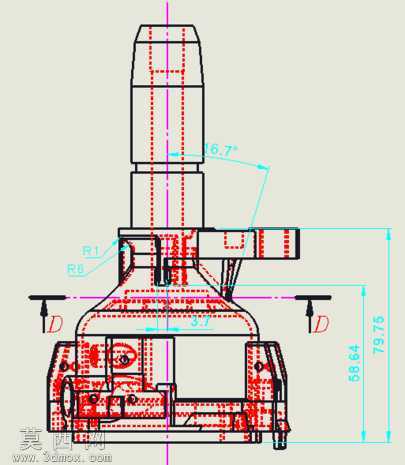

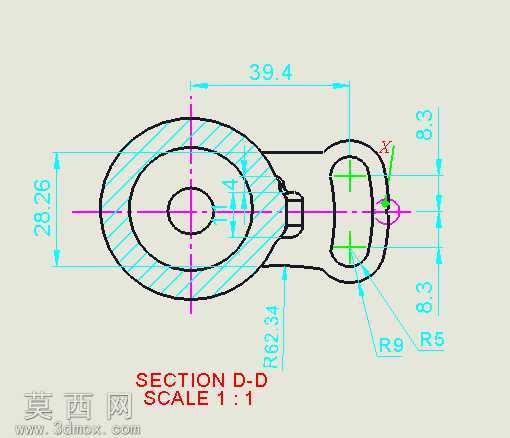

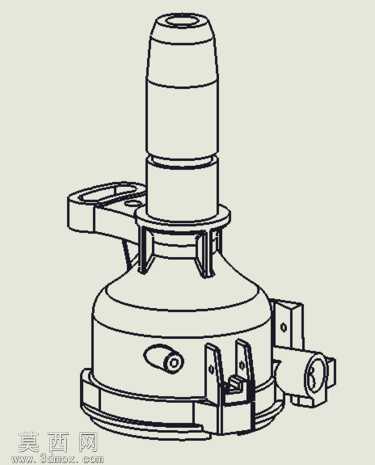

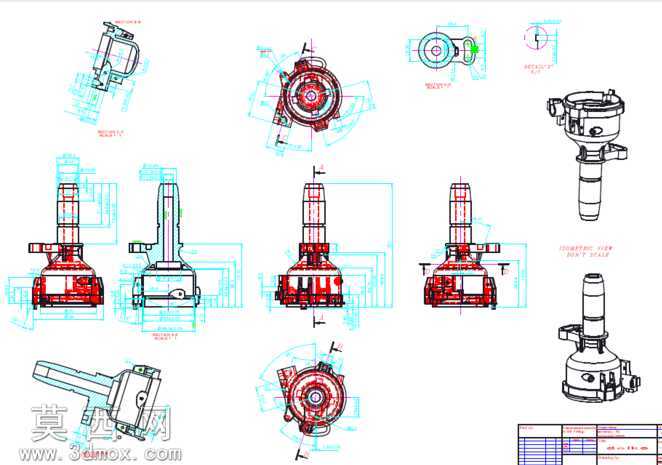

本作品围绕汽车点火线圈开展三维结构设计，建模阶段依托三维设计软件完成全参数化特征构建，首先梳理点火线圈的核心组成逻辑，将产品划分为高压输出接杆、线圈绕组壳体、安装固定基座、电气连接接口四大功能模块，逐一对每个模块的结构特征进行精准还原。建模过程中严格遵循汽车零部件的尺寸公差规范，对壳体的加强筋结构、接杆的同轴度特征、安装基座的定位孔位都做了精细化的参数定义，确保模型的结构尺寸与实际量产部件的工程要求完全匹配。在结构表达层面，作品搭配了多视角的工程投影视图，包含正视图、侧视图、俯视图、轴向剖视图以及局部放大视图，通过红蓝双色的线条区分不同装配层级的零件轮廓，清晰展现内部绕组的排布逻辑、壳体的壁厚分布、接口的卡扣配合结构，让观看者能够快速理解产品的装配关系与工作原理。材质设定上，针对不同部件的物理属性做了区分配置：高压接杆部分采用耐高压绝缘工程塑料材质，模拟真实部件的哑光绝缘质感；壳体部分采用耐高温增强尼龙材质，还原其表面的细微磨砂纹理；金属连接端子部分采用镀锌钢材材质，呈现金属特有的光泽与倒角反光特性；内部绕组部分采用漆包线材质，表现细密线圈的层叠缠绕质感。设计思路上，作品兼顾了工程实用性与展示直观性，既保证三维模型的结构可直接用于后续的工程校核、模具开发参考，又通过配套的多视图工程图降低了结构理解门槛，能够清晰展现点火线圈从外部安装结构到内部电磁组件的完整构造，每个视图的投影关系严格遵循机械制图国家标准，剖视位置的选择精准对准核心装配节点，避免冗余线条干扰结构表达，局部放大视图针对卡扣、密封槽、定位凸台等细小特征做了单独呈现，完整覆盖产品设计中需要重点关注的配合尺寸区域，整体模型结构严谨，视图表达规范，能够为汽车点火系统相关部件的设计、教学、结构参考提供精准的三维数字模型支撑。
