汽车备用钢制轮缘轮毂三维结构设计

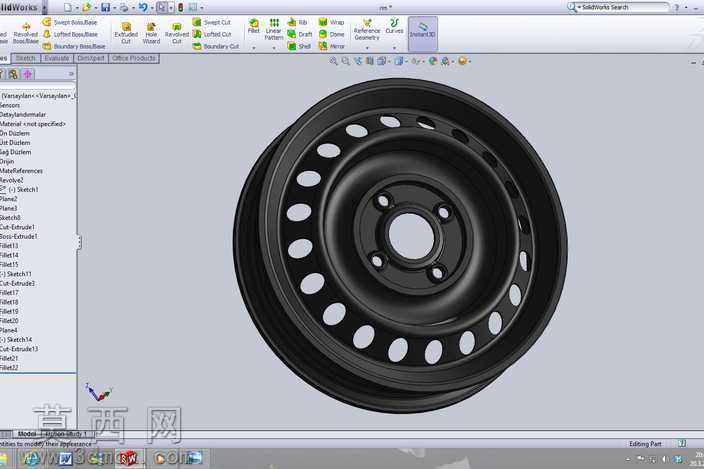

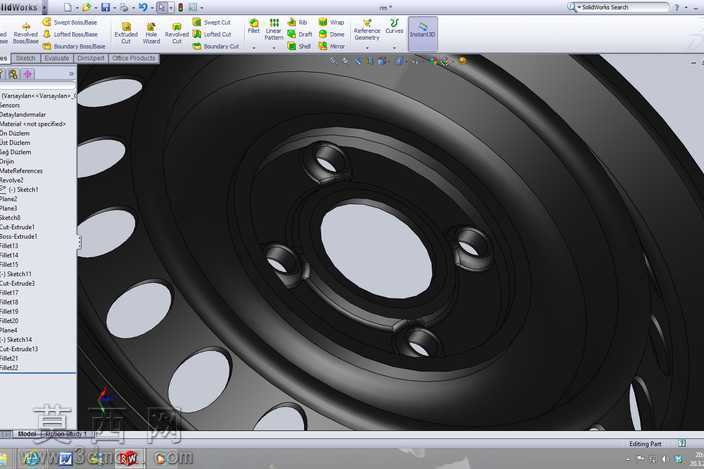

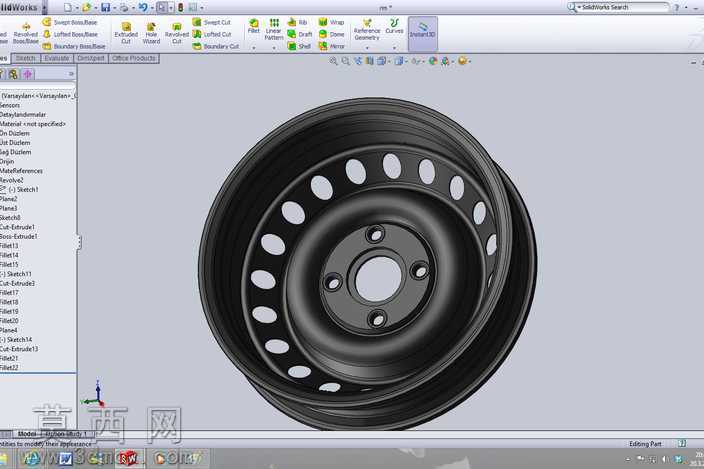

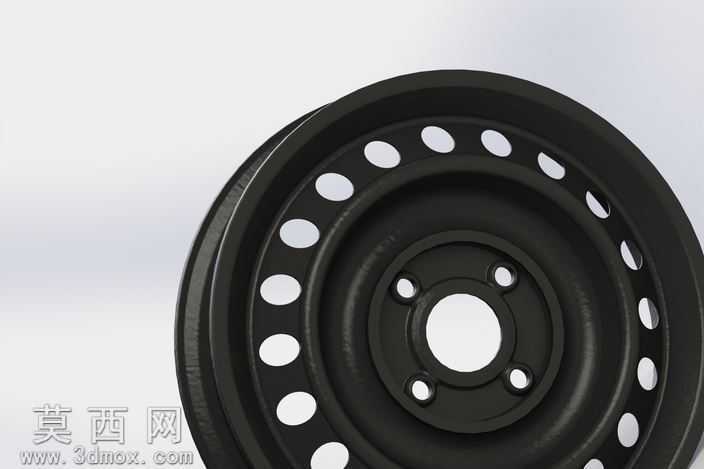

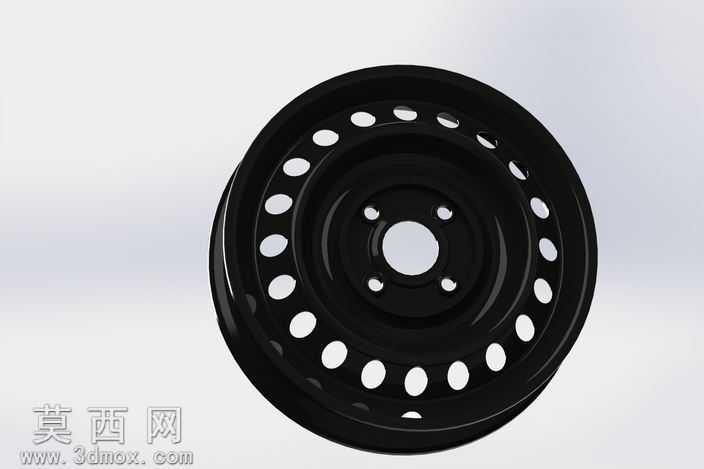

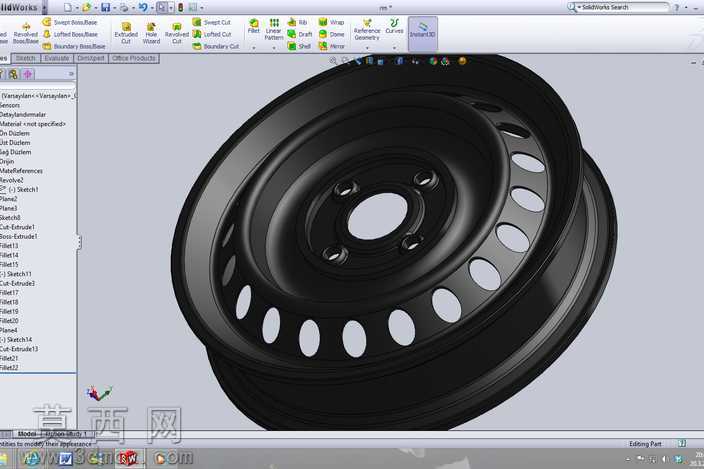

本作品为汽车备用轮缘的三维建模设计，整体采用SolidWorks软件完成全参数化建模流程，建模过程以回转类零件的结构逻辑为核心，首先通过草图绘制轮缘的轴向截面轮廓，精准定义轮辋的胎圈座弧度、轮缘翻边高度、中心安装盘的轴向偏移量等核心尺寸基准，通过旋转凸台命令生成轮缘的基体结构，保证整体回转结构的同轴度公差符合车轮部件的装配要求。在细节结构处理上，针对中心安装区域，精准绘制四孔螺栓安装位的定位草图，采用圆周阵列命令完成四个安装孔的均匀排布，保证孔位中心与轮缘回转中心的位置度符合装配要求，同时对安装孔边缘做倒角处理，模拟真实钢制轮毂的冲压加工工艺特征；针对轮辐区域，采用椭圆形减重孔的设计方案，先绘制单个减重孔的闭合草图，通过拉伸切除命令生成单孔结构，再以回转中心为基准做圆周阵列，均匀排布二十余个减重孔，在保证轮缘整体结构强度的前提下，尽可能降低零件自重，符合备用车轮轻量化的设计需求。材质与渲染环节，为模型赋予哑光黑色金属材质，模拟钢制轮毂电泳防锈处理后的表面质感，调整材质的粗糙度、反射率参数，还原金属漆面的细腻哑光效果，渲染过程中添加柔和的环境光与定向光源，突出轮缘表面的曲面过渡特征与结构层次感，清晰展现轮辋部分的圆弧过渡、轮辐的厚度变化、安装盘的沉台结构等细节。设计思路上，本模型作为备用轮的结构示意参考，未标注精确的生产级尺寸，重点还原钢制备用轮缘的典型结构特征：包括轮辋与轮胎配合的密封曲面、轮辐与轮辋的焊接连接过渡结构、中心定位孔与螺栓孔的装配位置关系，整体结构简洁规整，建模逻辑清晰，所有特征均保留完整的参数化建模历史，可根据实际车型的装配需求调整轮缘直径、安装孔距、减重孔尺寸等参数，可用于汽车底盘部件的结构教学、备用轮装配示意、相关零部件的设计参考场景，模型结构完整无破面，各部分结构的连接逻辑符合真实钢制车轮的生产制造工艺，能够直观展现备用轮缘的整体形态与结构组成。
