汽车传动系统用开放式差速齿轮结构

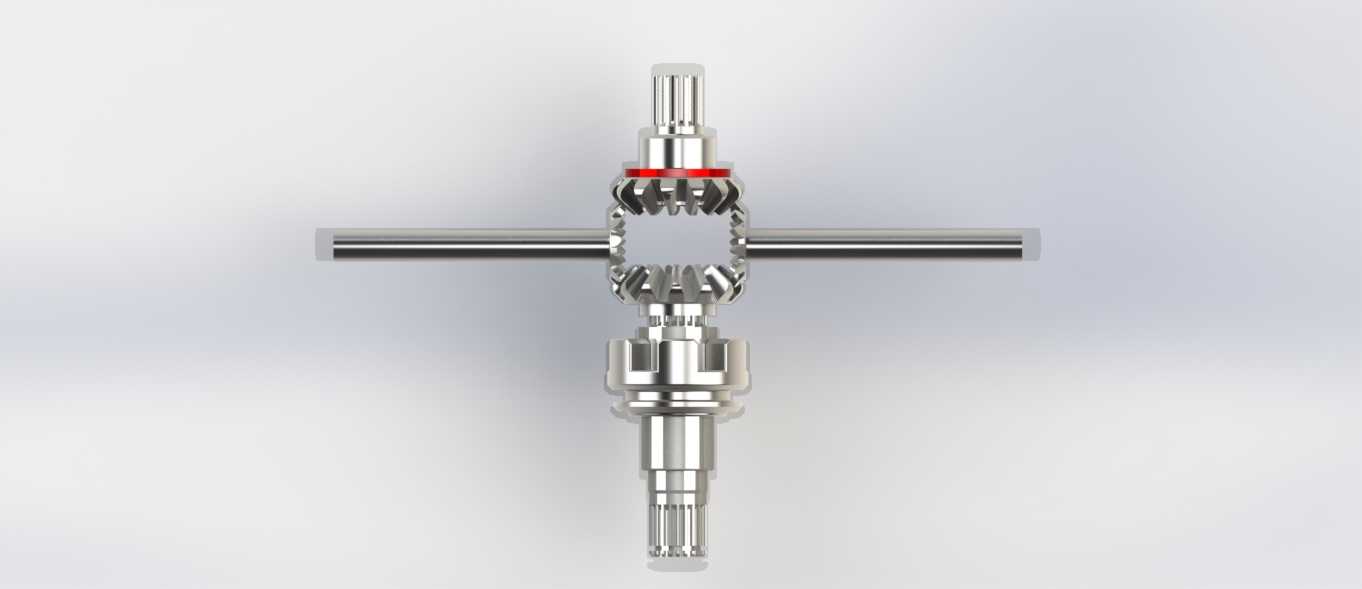

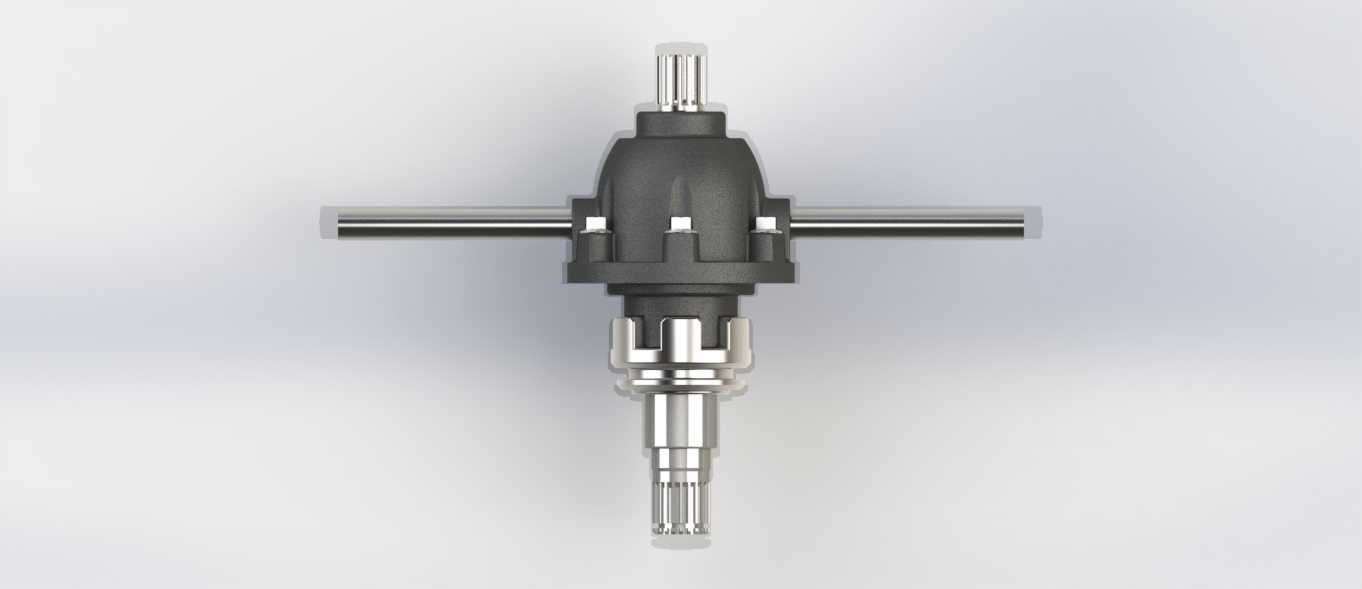

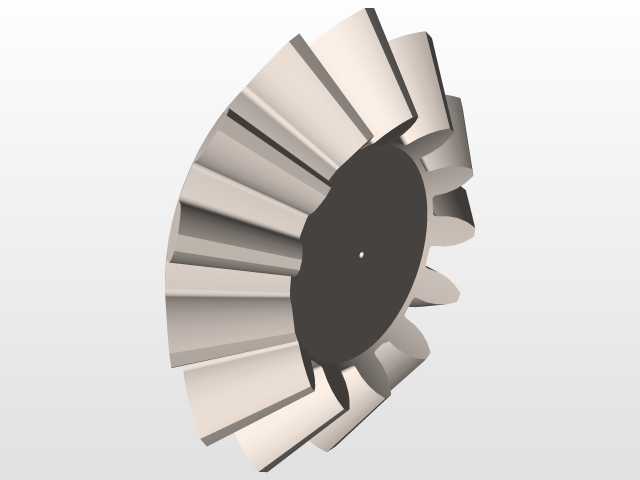

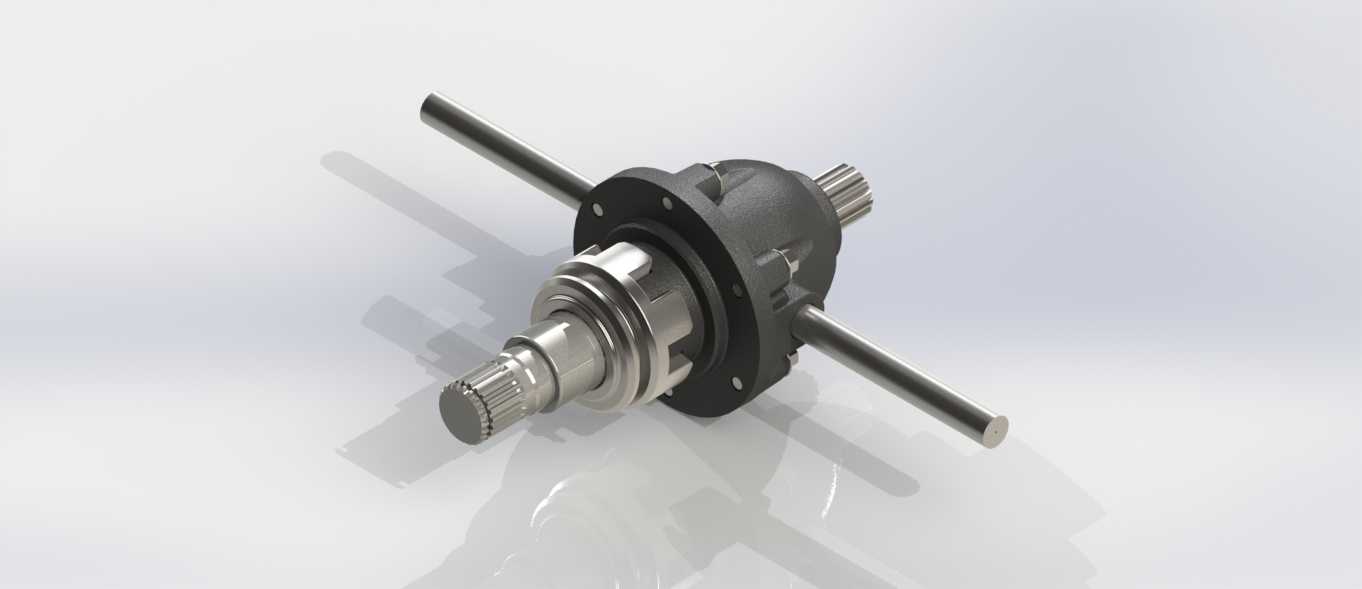

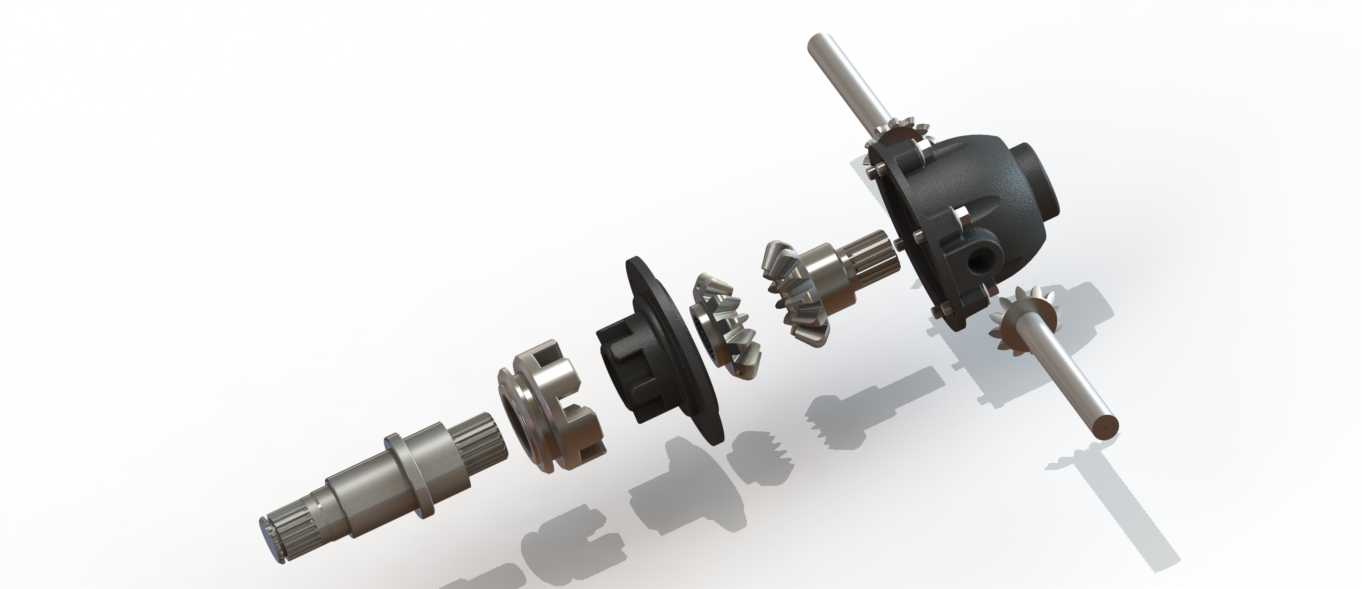

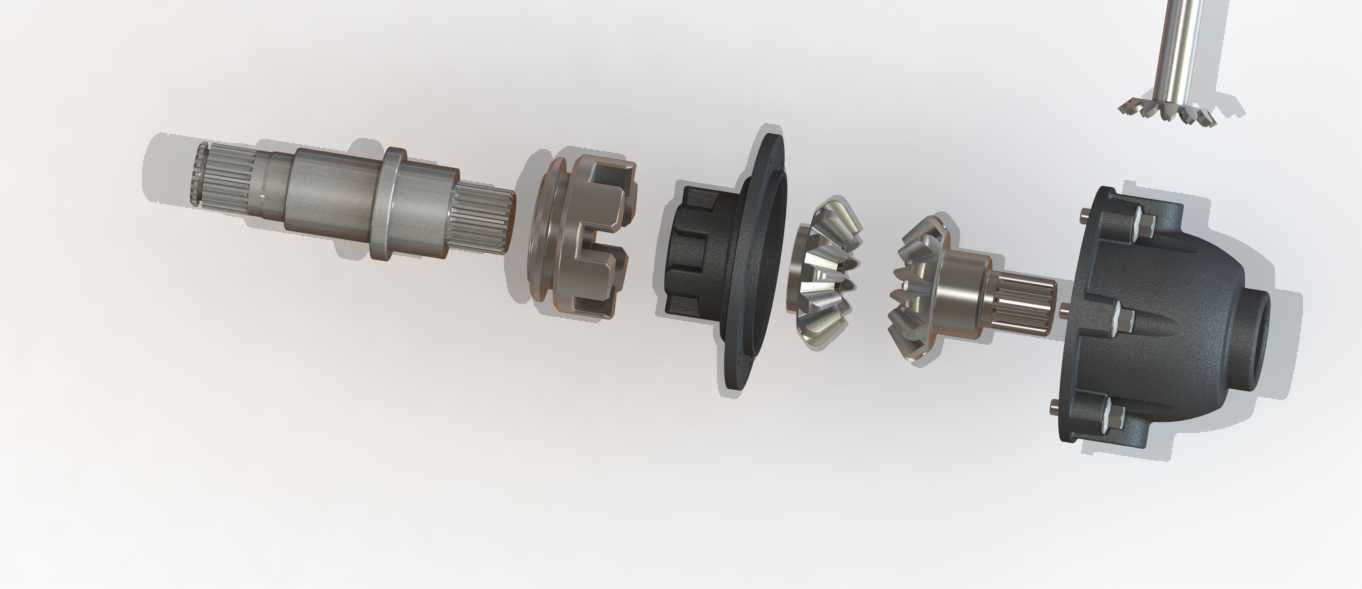

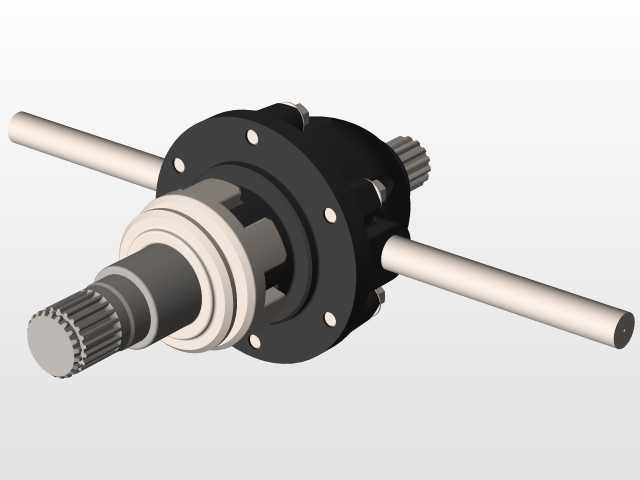

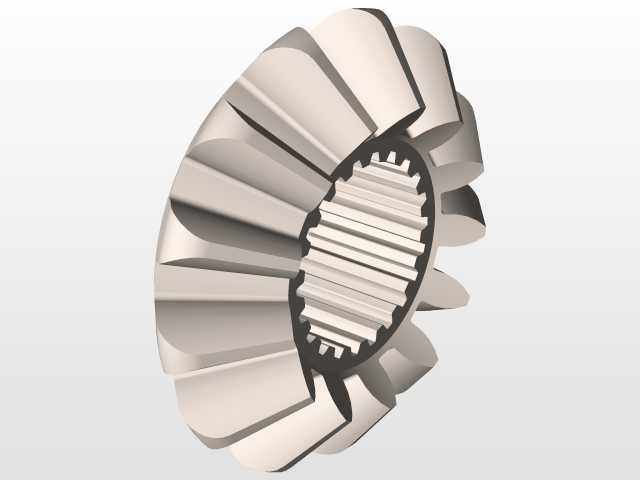

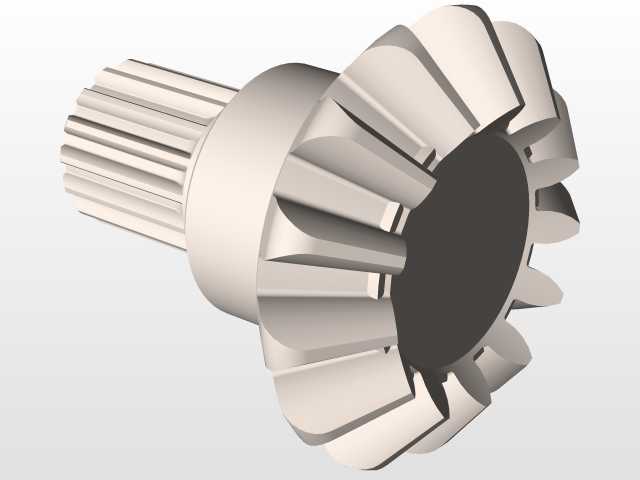

　　差速器是汽车传动系统中承担左右驱动轮动力分配的核心部件，日常行驶过程中，车辆转弯、经过颠簸路面或是两侧车轮附着系数存在差异时，该结构可自动调节两侧半轴的输出转速，避免轮胎出现拖滑、异常磨损，同时保障转向过程的平顺性，减少传动系统的附加载荷。从结构设计来看，这套差速齿轮采用对称式锥齿轮布局，差速器壳通过法兰与主减速器从动齿轮连接，动力经主减速器减速增扭后输入差速器壳，带动十字轴上的行星齿轮同步公转，当两侧车轮存在转速差时，行星齿轮可绕十字轴轴颈自转，实现两侧半轴齿轮的差异化转速输出。设计过程中需要重点关注行星齿轮与半轴齿轮的啮合间隙，通常将齿侧间隙控制在0.15mm到0.35mm区间，间隙过大会导致传动冲击、异响加剧，

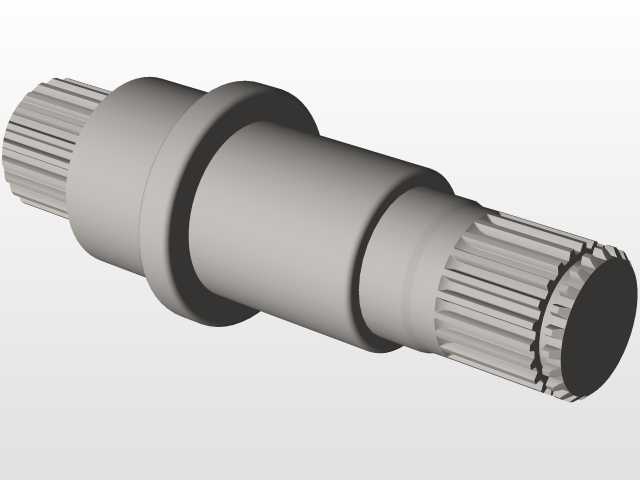

　　间隙过小则会出现润滑不足、齿面烧蚀的问题。十字轴与差速器壳的安装孔采用过渡配合，配合面需开设润滑油槽，保证齿轮啮合面、行星齿轮垫片、半轴齿轮垫片在工作时能得到充分润滑，带走摩擦产生的热量，降低部件磨损速率。安装边界方面，差速器总成需要匹配驱动桥的桥壳内腔尺寸，两侧半轴的花键规格需与半轴齿轮内花键完全对应，法兰端的连接螺栓孔分布圆直径、螺栓规格要和主减速器从动齿轮的安装位匹配，输出轴的伸出长度需要适配轮毂轴承的安装位置，避免装车后出现半轴轴向窜动、油封密封失效的问题。行星齿轮背部的球面垫片、半轴齿轮背面的平垫片采用耐磨铜合金材质，设计时预留0.2mm到0.5mm的磨损补偿量，可在长期使用后通过垫片调整啮合间隙，延长总成使用寿命。

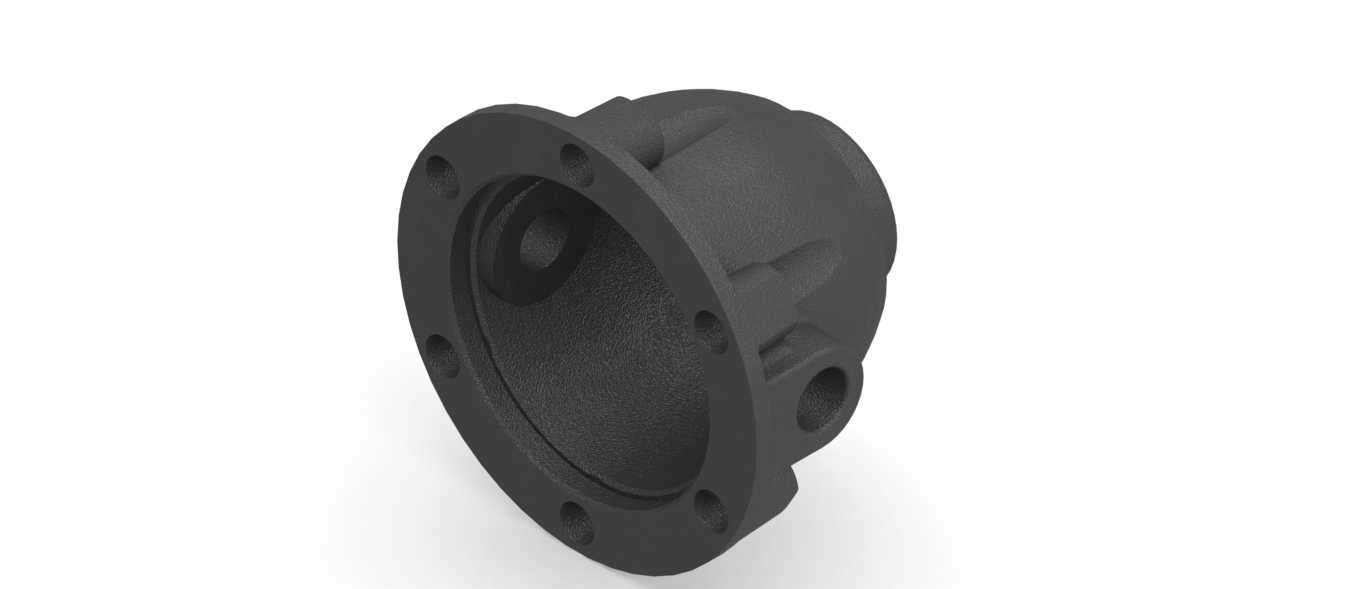

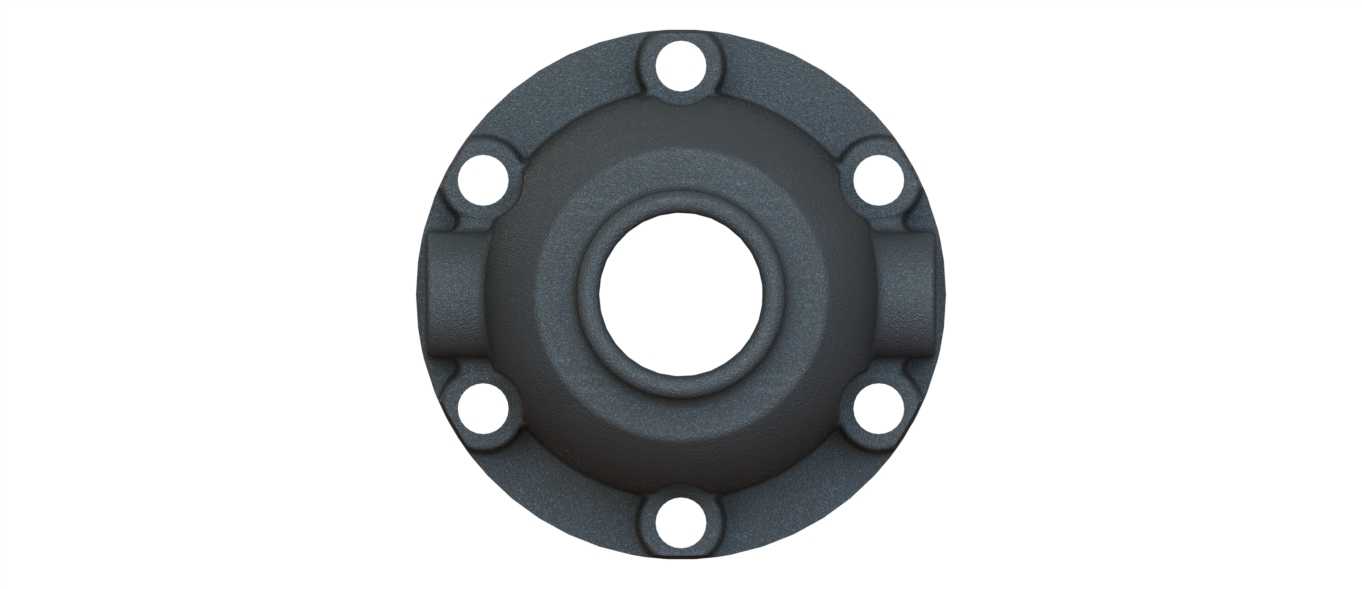

　　日常选型匹配时，需要根据车辆的额定轴荷、发动机最大输出扭矩校核齿轮的接触强度与弯曲强度，行星齿轮与半轴齿轮的齿数比通常设置在1.5到2之间，保证扭矩分配均匀的同时，避免差速器整体尺寸过大占用桥壳内部空间。差速器壳采用球墨铸铁铸造而成，壳体上开设对称的润滑油窗口，保证桥壳内的齿轮油可自由进出差速器内部，对各啮合副进行润滑冷却，壳体的动平衡精度需要控制在G16级以内，避免高速运转时产生振动，影响主减速器齿轮的啮合精度。
