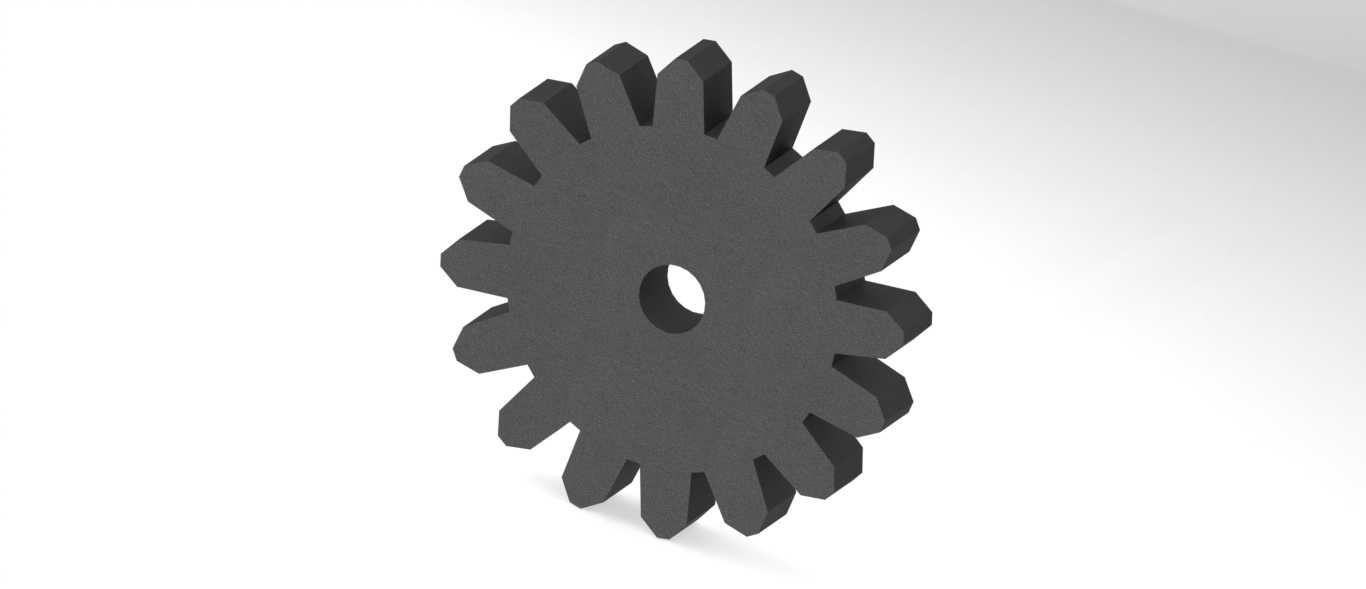

在常规的定比传动机械结构中,直齿正齿轮是应用覆盖范围极广的基础传动零件,这类零件不需要轴向滑移的啮合动作,装配时仅需保证两轴平行度、中心距公差在设计允许范围内,即可实现稳定的动力传递,不存在斜齿轮啮合时的轴向分力,对支撑轴承的轴向载荷要求更低,适配多数中低速、载荷平稳的传动场景。这款单直齿轮采用14.5度压力角设计,相比常见的20度压力角齿轮,其齿顶宽度更充裕,啮合过程中的齿面接触应力相对更低,运转时的径向载荷更小,适合对传动平稳性有一定要求、载荷波动不大的轻载传动工位,比如小型输送线的动力传递单元、台式加工设备的进给传动组、小型教具类传动演示结构,都能见到这类参数齿轮的应用。从设计逻辑来看,
这款齿轮的参数设定完全贴合英制机械设计的常规规范,基圆半径设定为3.5英寸,内圈安装孔直径为1英寸,16个轮齿沿齿坯圆周均匀分布,齿廓曲线严格按照渐开线生成规则绘制,啮合过程中能保证恒定的瞬时传动比,不会出现传动比波动导致的运转卡顿、冲击异响问题。在实际安装适配时,需要注意配对齿轮的模数、压力角必须完全匹配,同时要核算两啮合齿轮的中心距,保证齿侧间隙处于合理区间,间隙过大会导致啮合冲击、反向回程间隙超标,间隙过小则会出现卡齿、运转阻力过大、齿面异常磨损的问题。这款齿轮的内孔为光孔设计,实际装配时可根据对接轴的形式,选择键连接、顶丝紧固或者过盈压装的固定方式,安装边界需要预留出齿顶圆之外至少3毫米的安全间隙,
避免轮齿运转过程中与周边结构件发生剐蹭。从结构强度角度看,16齿的齿数设定避开了直齿轮根切的最小齿数临界值,不需要进行齿顶修缘或者变位修正就能保证齿根强度,齿根过渡圆弧的设计也能有效降低应力集中系数,在额定载荷下长期运转不会出现齿根断裂的失效问题。日常应用中,这类齿轮常被用于平行轴之间的旋转动力传递,可根据实际传动比需求搭配不同齿数的同参数齿轮,实现减速或者增速的传动效果,因为直齿的加工工艺更简单,滚齿、插齿甚至铣削都能完成齿形加工,零件的制造成本更低,维护替换也更方便,是小型传动系统里性价比极高的基础传动零件。
