带端部球头的连接销轴结构设计

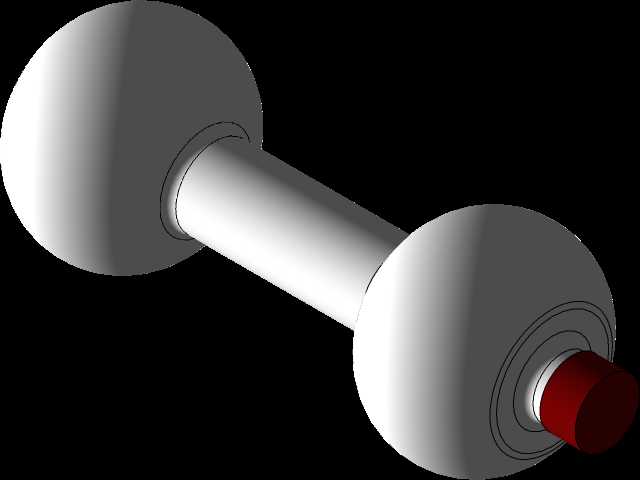

　　这类带双球头的销轴构件，常应用在需要小角度自适应偏转的铰接传动场景中，比如轻工输送线的摆杆铰接位、小型工装夹具的活动连接端，还有部分健身器材的转动关节处，能在连接两个相对运动构件的同时，补偿一定范围内的装配同轴度误差，避免刚性销轴在偏载工况下出现卡滞、局部应力集中断裂的问题。从结构设计逻辑来看，中间的圆柱杆身是主要的承力段，直径尺寸需要根据实际承受的径向剪切载荷核算，两端的球头结构一方面起到轴向限位的作用，防止销轴在设备运行过程中从安装孔位窜出脱落，另一方面球头的圆弧面可以和配套的球窝座配合，允许连接的两个构件存在3-5度的相对偏角，抵消安装面加工误差、设备运行振动带来的位置偏移，相比普通的圆柱销轴，适配性更强，

　　对安装精度的要求更低。设计时需要注意球头与杆身的过渡圆角处理，这个位置是应力集中的高发区域，圆角半径不能小于杆身直径的十分之一，避免交变载荷下过渡位置出现疲劳裂纹。端部的红色轴段是定位配合段，直径公差通常取h7级，和安装基座的孔位采用间隙配合，装配时可以顺畅插入，同时预留的轴向长度要满足卡簧或者锁紧挡圈的安装空间，确保轴向固定可靠。安装边界方面，这类销轴的总长度需要比两个被连接件的总厚度多出10-15mm，留出球头的活动余量，球头的直径要比杆身直径大20%左右，保证足够的限位接触面积，避免长期受轴向力后球头被挤压变形脱出。实际应用中，这类构件的杆身表面通常会做淬火处理，硬度达到HRC40-45，提升耐磨性能，

　　球头表面粗糙度要控制在Ra1.6以下，和球窝配合时转动顺畅，不会出现卡顿异响。在做三维建模的时候，需要重点校核球头与杆身的同轴度，还有端部定位段的圆柱度，避免加工完成后出现装配干涉，另外要考虑润滑脂的存储空间，可以在球头位置设计微小的油槽，方便定期加注润滑脂，降低铰接面的磨损速率，延长构件的整体使用寿命。
