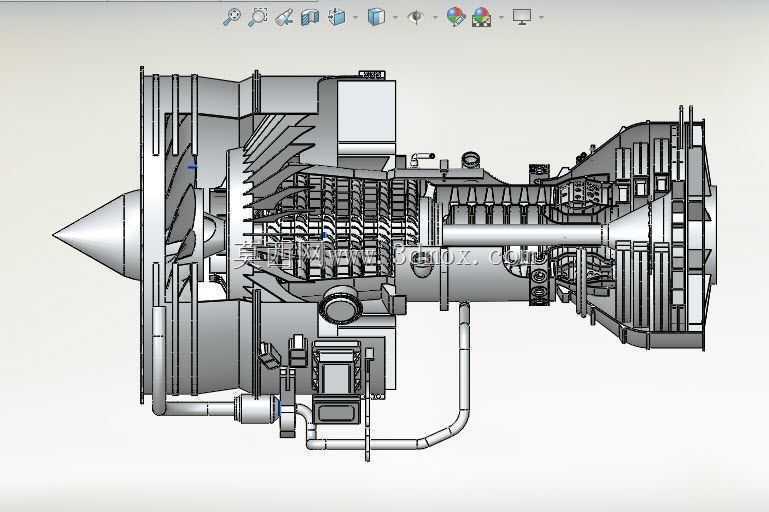

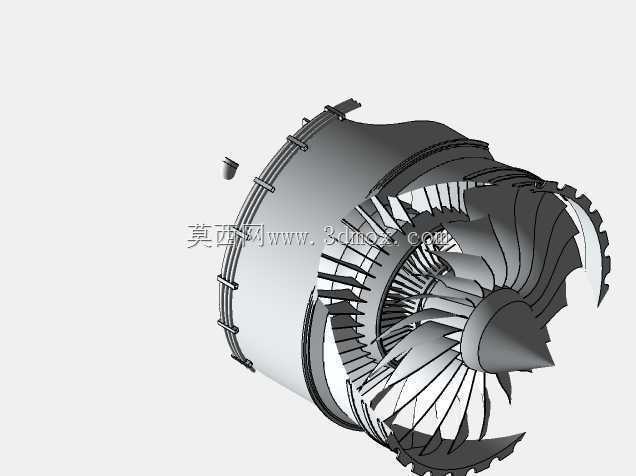

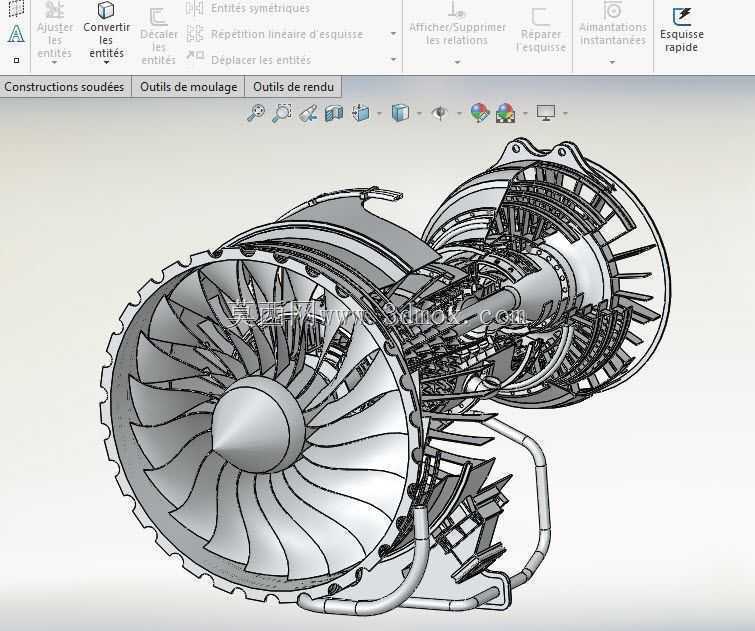

航空发动机涡轮结构三维数模

　　本次呈现的涡轮结构，是航空燃气涡轮发动机的核心做功部件，其设计与制造精度直接决定整台发动机的推力输出、燃油效率与服役寿命，在民航客机动力、军用航空动力、地面燃气轮机发电等场景中均承担核心功能。从实际工况来看，该部件长期处于高温、高压、高转速的极端工作环境中，前端承接燃烧室排出的高温高压燃气，通过叶片型面将燃气的焓降转化为转子的旋转机械能，一方面带动前端压气机持续完成进气压缩过程，另一方面将剩余功率通过输出轴传递至外涵道风扇或传动机构，为整机提供推力或轴功率输出。

　　设计过程中首先围绕气动效率展开型面优化，每一片叶片的叶型均采用变截面扭叶片设计，从叶根到叶顶的安装角、弦长、厚度均沿径向连续变化，适配不同半径处的燃气圆周速度差异，避免气流在叶栅通道内产生分离损失，保证燃气在流道内的膨胀过程均匀可控，将气动损失控制在极低水平。叶片与轮盘的连接采用枞树型榫头结构，榫头的齿形经过接触应力校核，能够在高转速下均匀传递离心载荷，同时预留合理的装配间隙，适配高温工况下的热膨胀变形，避免工作状态下出现榫头咬合或应力集中开裂的问题。轮盘部分采用等强度设计思路，轮缘、辐板、轮毂的厚度经过多轮迭代计算，在满足离心强度、振动裕度要求的前提下尽可能降低结构重量，减少转子系统的转动惯量，提升发动机的加速响应性能。

　　从安装边界来看，该涡轮转子的前端与压气机后轴通过止口定位、螺栓连接，同轴度公差控制在0.02mm以内，保证高速旋转状态下的动平衡精度，避免出现过大的振动载荷；后端与排气段的支撑轴承配合，轴承安装位的圆柱度、表面粗糙度均满足航空发动机转子的装配要求，能够为转子提供稳定的径向支撑。冷却系统的设计也集成在结构当中，叶片内部设计有复杂的冷却流道，轮盘辐板上预留有冷却气孔，工作时可引入压气机出口的低温冷却气流，在叶片表面形成气膜，同时带走轮盘的部分热量，将部件的工作温度控制在材料耐受范围以内，即使在燃烧室出口温度超过材料熔点的工况下，也能保证结构的强度与稳定性。

　　结构细节上，叶片的叶顶设计有封严篦齿结构，与机匣上的封严涂层配合，减少叶顶间隙的燃气泄漏，提升涡轮的做功效率；轮盘上设计有平衡螺栓安装位，装配完成后可通过调整平衡块的重量完成整级转子的动平衡校准，将剩余不平衡量控制在允许范围内，避免高速旋转时产生过大的交变载荷，支撑轴承与机匣的使用寿命。所有的圆角、过渡区域均经过应力优化，避免出现直角或过小的圆角半径，减少应力集中系数，提升部件的疲劳寿命，能够承受长期启停循环、工况变化带来的交变载荷作用。该结构的建模过程严格遵循航空发动机零部件的设计规范，所有配合面、安装位的尺寸均符合通用的接口标准，既可以用于航空发动机原理教学、结构认知，也可作为燃气轮机改型设计、性能仿真的基础数模，为相关领域的结构设计人员提供可靠的参考依据，帮助设计人员快速理解涡轮部件的结构组成、装配关系与设计逻辑，缩短相关产品的研发周期。
