电动汽车驱动用卧式安装电机结构设计

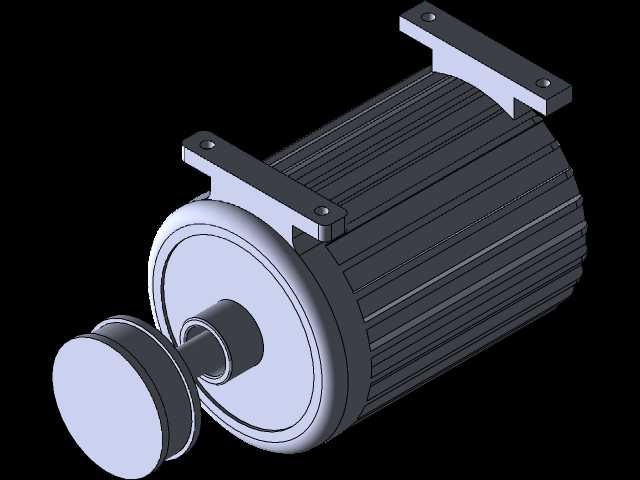

　　这款电机主要面向低速电动代步车辆、场地作业电动车的动力单元配套场景，可直接适配常规轻型电动车辆的底盘安装位，替代传统同功率等级的燃油动力输出单元，为车辆行驶提供稳定的扭矩输出。从结构设计来看，整体采用卧式安装布局，机壳表面设计有轴向分布的散热筋条，无需额外加装散热风扇即可依靠车辆行驶过程中的迎面气流完成壳体散热，降低整机运行时的温升速率，适配长时间连续行驶的工况需求。顶部的两个安装支脚采用一体化压铸成型结构，支脚表面预留了沉头安装孔位，安装时可直接通过螺栓将电机固定在车辆底盘的安装支架上，支脚与机壳的衔接位置做了圆弧过渡处理，可避免车辆行驶过程中颠簸振动带来的应力集中问题，提升安装结构的抗疲劳强度。

　　输出端采用轴伸带连接法兰的结构设计，可直接与车辆的传动差速单元对接，省去额外加装联轴器的安装步骤，缩短动力传输路径，减少传动过程中的功率损耗，输出轴与端盖的衔接位置设置了密封结构，可阻挡车辆行驶过程中溅起的泥水、灰尘进入电机内部，保障内部绕组与轴承的运行环境洁净。设计过程中充分考虑了整车的安装边界约束，整机径向尺寸控制在适配常规电动车辆底盘安装空间的范围内，轴向长度预留了与传动单元对接的安全间隙，不会与周边的车架结构、线束管路产生干涉。端盖采用止口定位结构与机壳配合，装配时可快速完成同轴度找正，降低装配过程中的调校难度，端盖与机壳的连接螺栓沿圆周均匀分布，保障连接受力均匀，运行过程中不会出现端盖偏移导致的转子扫膛问题。

　　输出轴的轴伸尺寸匹配常规轻型电动车传动系统的对接标准，无需对现有车辆的传动接口做二次改装即可完成替换安装，适配售后维修替换、整车厂小批量配套的不同场景需求。机壳的散热筋高度经过优化设计，在保障散热面积足够的前提下，不会额外增加过多的整机重量，兼顾散热效率与轻量化要求，适配电动车辆对部件重量的管控需求。
