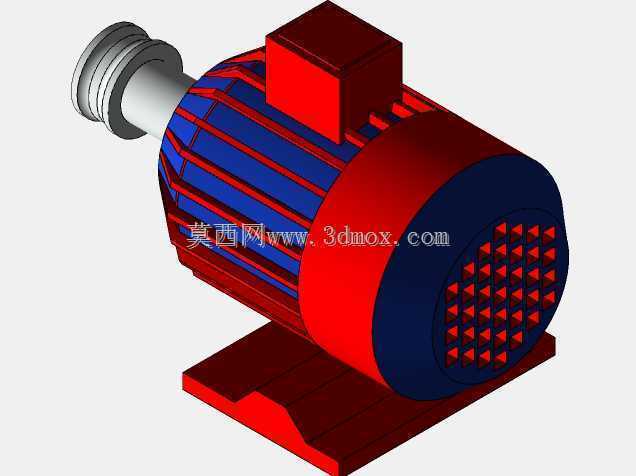

三相异步鼠笼式电动机三维结构设计

　　这款鼠笼式三相异步电动机的三维结构，完整还原了工业场景中应用最广泛的低压动力输出部件的全部装配细节，建模过程中优先考虑了设备选型、安装适配、结构校核的实际工程需求，没有做多余的外观美化处理，所有结构尺寸均参考通用Y系列电机的实际安装规范设定。从应用场景来看，这类电机覆盖了从普通机床主轴驱动、输送带传动、风机水泵动力输入，到小型自动化设备的动力源配置，是工业生产场景里普及率最高的动力部件，建模时特意保留了所有安装相关的边界特征，方便设计人员直接调用到整机布局中做干涉检查。模型的核心结构分为定子总成、转子总成、机座、端盖、接线盒、散热风罩、输出轴连接段几个部分，机座外侧的散热筋采用轴向等距排布的结构，

　　筋条高度与厚度的比例参考实际铸件的拔模要求设定，既保证了铸件生产的工艺可行性，也能满足额定功率下的自然散热需求，避免长时间满负载运行时绕组温升超标。转子部分的鼠笼导条与端环采用一体化建模还原，输出轴的轴伸端按照标准键槽规格做了特征还原，轴肩位置的挡圈槽、轴承位的配合公差段都做了明确的结构区分，方便设计人员在做传动连接设计时直接匹配联轴器、带轮的安装尺寸，不用再二次核对轴段参数。安装底座的地脚螺栓孔采用长圆孔设计，孔距尺寸严格对应通用安装规范，底座与机座的连接筋做了加强结构处理，还原了铸件的实际壁厚分布，避免在做有限元分析时因为结构简化导致的应力计算偏差。接线盒设置在机座顶部的居中位置，盒体与机座的连接法兰、

　　进线口的密封结构都做了细节还原，方便电气设计人员在做布线规划时预留足够的接线操作空间，避免出现线缆弯折半径不足的问题。后端的风罩采用格栅式通风结构，格栅的开孔尺寸与排布密度参考实际防护等级要求设定，既保证冷却风的流通面积，也能防止外部异物进入风叶区域造成设备损坏。建模过程中所有配合面都按照实际装配关系做了约束，定子与机座的过盈配合段、端盖与机座的止口配合、轴承与轴及端盖轴承室的配合都保留了正确的装配间隙逻辑，调用模型时可以直接做爆炸视图生成、装配工艺模拟，不需要重新调整配合关系。考虑到不同场景的选型需求，模型的外形尺寸边界做了明确的特征标注参考，整机长度、中心高、输出轴直径、地脚孔距这些核心安装参数都和通用规格保持一致，

　　设计人员在做设备布局时，可以直接将模型导入装配环境，核对安装空间是否足够，不需要额外做尺寸换算。风叶部分的结构也做了完整还原，叶片的倾斜角度参考实际冷却风路设计，能够直观展示电机运行时的冷却风流向，方便做整机的热管理设计时参考风路走向，避免电机散热方向与设备其他部件的排风产生冲突。
