直齿圆柱齿轮静力学位移仿真分析

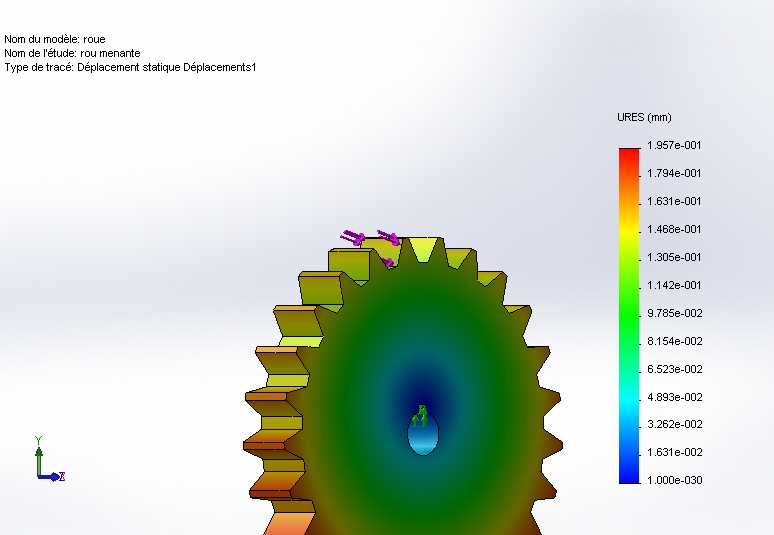

　　本次仿真针对动力传动场景中常用的直齿圆柱齿轮展开，这类零件广泛应用于各类减速传动、动力输送机构中，核心作用是在啮合过程中传递恒定转速与扭矩，是传动系统中承担载荷传递的核心基础部件。在实际工况中，齿轮长期承受周期性啮合力作用，齿根与齿面的变形量直接决定传动精度、啮合间隙以及运行噪音水平，若变形量超出设计阈值，会引发齿面偏载、啮合冲击加剧，严重时甚至出现断齿、齿面胶合等失效问题，因此在设计阶段开展静位移仿真校核，是保障传动系统运行可靠性的必要环节。从仿真结果的位移云图可以看到，齿轮的位移分布呈现明显的梯度特征，中心安装孔区域位移量趋近于零，这与实际装配工况完全匹配——齿轮通过中心孔与传动轴过盈配合，装配后该区域被完全约束，

　　不会产生相对位移。沿着轮辐向齿顶方向延伸，位移量逐步增大，齿顶区域的位移量达到整个零件的最大值，这一分布规律符合直齿轮受载后的变形特性：啮合力作用在齿面时，轮齿可等效为悬臂梁结构，力的作用点距离约束端越远，产生的弯曲变形量就越大，齿顶作为距离中心约束最远的受力区域，自然成为位移最大的位置。在设计这类齿轮时，首先要明确安装边界，中心孔的直径公差、配合面的粗糙度需要与匹配的传动轴完全适配，保证装配后无相对窜动，同时要预留足够的轴向定位空间，避免齿轮运行时出现轴向窜动影响啮合精度。轮齿的参数设计需要结合实际传递的扭矩、转速确定模数与齿宽，模数过小会导致轮齿弯曲强度不足，受载后变形量超标；齿宽过大则会提升加工精度要求，

　　容易因装配误差引发齿向载荷分布不均的问题。仿真过程中对齿轮施加的约束与载荷完全还原实际运行工况：固定中心安装孔的全部自由度，在参与啮合的轮齿齿面施加对应工况下的法向啮合力，通过求解得到整体位移分布结果，可直接用于校核轮齿刚度是否满足设计要求。结合位移云图的结果，设计人员可以针对性调整轮辐厚度、齿根圆角参数，在保证整体强度刚度的前提下尽可能降低零件重量，减少传动系统的转动惯量，提升设备启停阶段的动态响应特性。这类仿真分析不需要制作物理样机，就能提前预判零件在额定载荷下的变形情况，大幅缩短产品研发周期，降低试制成本，尤其在定制化传动设备的设计过程中，针对非标准参数的齿轮开展仿真校核，能够有效规避设计缺陷，保障最终交付的传动机构运行稳定、噪音可控、使用寿命符合设计预期。
