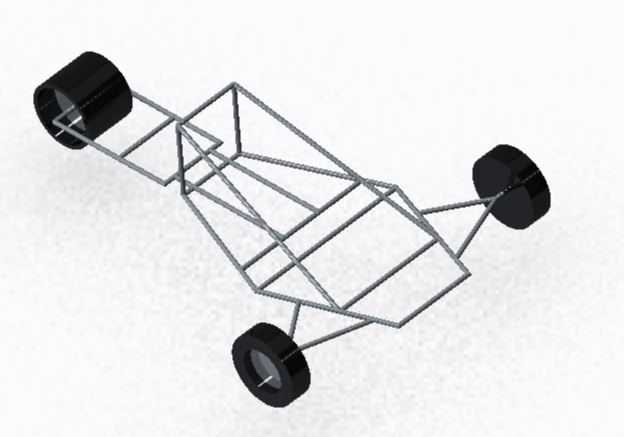

卡丁车原型管架式底盘车架结构设计

　　该结构为小型休闲卡丁车的原型管架底盘，是整车承载的核心基体，目前处于框架结构的设计验证阶段，后续可基于该框架拓展覆盖件、动力系统、操控系统的安装位，适配场地休闲娱乐、青少年卡丁车教学、小型越野体验等多类场景的使用需求。从结构设计逻辑来看，整体采用空间桁架式管架布局，主纵梁沿整车前后方向贯通布置，承担行驶过程中的纵向冲击载荷，多组斜向支撑管按照三角形稳定结构原理排布，在弯道侧倾、路面颠簸工况下可将集中载荷快速分散至整个框架，避免局部应力集中导致的管材变形，相比板式车架减重效果可达40%以上，同时兼顾足够的结构刚度。行走轮组采用三点式支撑布局，单前轮搭配双后轮的配置可缩小转弯半径，适配狭小场地的灵活转向需求，

　　轮组安装位预留了轮毂连接轴的装配空间，后续可根据使用场景更换不同抓地力的轮胎，比如场地铺装路面使用光面热熔胎，非铺装路面使用深花纹越野胎。设计过程中充分考虑了安装边界约束，车架前部预留了转向机构的安装空间，可适配齿轮齿条式转向机的固定点位，中部框架区域预留了动力单元、座椅的安装平面，可根据动力选型适配小型汽油机或者轮毂电机的安装支架，后部区域预留了制动系统、传动机构的布置空间，轮距与轴距的参数设定充分参考了入门级休闲卡丁车的通用尺寸，既保证行驶过程中的侧向稳定性，又避免整体尺寸过大导致的场地通过性受限。管材选型上优先采用薄壁无缝钢管，在保证结构强度的前提下尽可能降低整备质量，所有管材连接节点均采用相贯线切割处理，

　　保证焊接时的贴合面积，提升连接节点的疲劳强度，避免长时间颠簸工况下出现焊缝开裂的问题。目前该框架仅完成了承载基体与行走轮的基础装配，后续可逐步完善各子系统的安装结构，完成整车的功能集成，可作为卡丁车改装、教学实训的基础结构参考，帮助设计人员快速理解小型轮式车辆的底盘承载逻辑，缩短同类产品的开发周期。
