十字型钣金安装固定支架结构设计

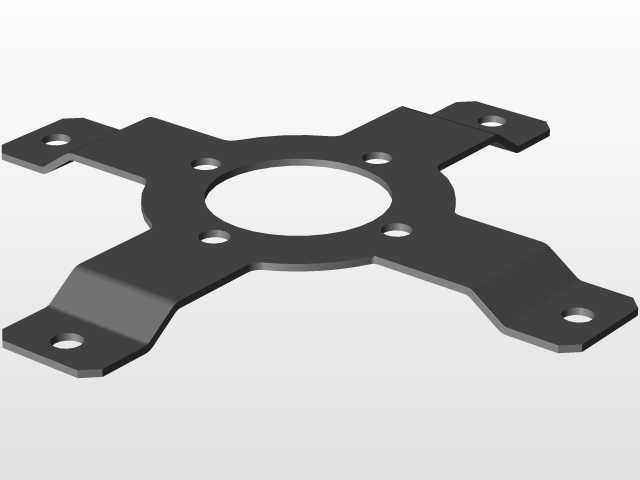

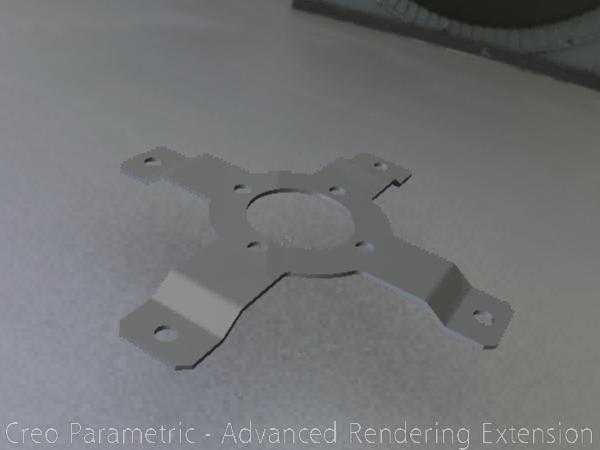

　　这类十字型钣金支架在工业现场的应用场景十分广泛，小到设备内部的元器件固定、轻型管线的承托排布，大到户外柜体的壁挂安装、小型设备的墙面挂载都能看到这类结构的身影，核心作用是在安装基面与被承载部件之间形成稳定的传力路径，避免被承载部件直接贴合基面带来的散热受阻、安装对位困难、振动传导过大等问题。从结构设计逻辑来看，这款支架采用十字四臂延伸的布局，中心预留的大尺寸圆孔是核心避让位，主要用来穿过被固定部件的中心轴、管线或者定位凸台，避免安装时出现结构干涉，四个延伸臂上的预制安装孔位，分别对应不同方向的固定需求，既可以通过四个孔位同时锁付实现高刚性固定，也可以根据现场安装基面的螺栓孔位分布，选择其中2-3个孔位完成固定，

　　适配不同的安装边界条件。支架臂身做了阶梯式的折弯处理，并非平板结构，这种折弯设计一方面提升了钣金件的截面惯性矩，在同等板材厚度下大幅提升结构的抗弯折、抗形变能力，减少承载时的臂端下挠量，另一方面折弯形成的高度差，刚好可以在支架与安装基面之间留出均匀的间隙，方便走线、调整安装公差，也能避免安装面不平整带来的支架翘曲问题。从安装边界来看，这类支架的外形尺寸控制得十分紧凑，四臂的延伸长度刚好覆盖常规小型部件的安装孔距范围，不会因为尺寸过大占用多余的安装空间，也不会因为尺寸过小导致固定点间距不足影响稳定性，板材厚度的选择兼顾了结构强度与轻量化需求，既可以承受数公斤级的静态载荷，也能适配常规工业环境下的振动工况，

　　不会因为长期受振出现连接松动或者结构开裂。在实际选型使用时，这类支架不需要额外做复杂的二次加工，孔位的位置精度经过冲压成型保证，安装时只需要对准基面与被固定件的孔位，穿入对应规格的紧固件即可完成装配，相比定制焊接的支架，安装效率更高，一致性也更好，适合批量设备装配时使用。设计这类支架时，需要重点关注折弯处的圆角处理，避免应力集中导致的钣金断裂，同时安装孔的边缘需要做去毛刺处理，防止安装时划伤操作人员或者破坏配套部件的表面防护层，四个臂的折弯角度需要保持一致，保证安装后支架的平面度，避免被固定部件出现倾斜偏移。
