设备用带法兰定位凸缘的控制箱壳体结构

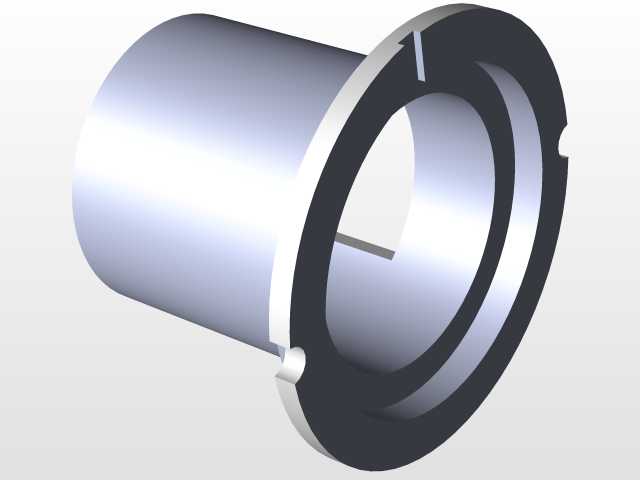

　　这款筒状带法兰边的控制箱壳体，最初是为配套车间内中小型专用加工设备的电控系统集成设计的，这类设备往往没有预留独立的电控柜安装空间，需要将核心控制模块就近安装在设备本体的侧装工位上，减少布线长度同时降低信号干扰概率。从结构设计逻辑来看，主体采用直筒型腔体设计，内部净空尺寸刚好容纳常规尺寸的PLC控制板、小型继电器组与接线端子排，腔体壁厚经过受力校核，既可以在设备运行产生持续振动的工况下保持结构刚性，避免薄壁共振导致的内部元器件接插件松脱，也不会因为壁厚过大造成不必要的材料浪费与安装负重增加。前端法兰边做了加厚处理，法兰上预留的三个定位缺口分别对应安装工位上的定位销与快装卡扣，安装时不需要额外打螺丝孔对位，

　　将法兰缺口对准定位销推入后旋转15度即可完成卡扣锁止，后期维护拆卸时只需要反向旋转就能取下壳体，比传统的螺栓固定方式节省至少三分之二的拆装时间，适合需要频繁调试电控参数的设备场景。法兰与筒身衔接处做了R角过渡处理，避免应力集中导致的安装受力开裂，筒身尾部做了内止口结构，用来配合端盖的密封胶圈安装，达到基础的防尘防泼溅等级，适配车间内有少量切削液飞溅、粉尘漂浮的加工环境。设计过程中特意将筒身内部的安装柱高度做了统一校准，控制板安装后与筒壁之间预留3mm的走线间隙，强电与弱电的走线槽分别布置在腔体两侧的预留卡槽内，避免强弱电走线交叉产生的信号干扰，法兰端的缺口位置也避开了内部走线的出线方向，防止安装旋转时夹伤线缆。从安装边界来看，

　　法兰边的最大外径比筒身外径大40mm，安装时只需要在设备本体上开出与筒身外径匹配的安装孔，将筒身穿入孔内后法兰边自然贴合在设备外壁，不需要额外设计安装支架，适配1.5mm到5mm厚度的设备钣金壁安装，筒身伸入设备内部的长度控制在120mm以内，不会与设备内部的传动、执行部件产生运动干涉。这类结构的控制箱壳体除了应用在专用加工设备上，也可以适配小型自动化输送线、单机工位的检测设备等场景，只要安装工位的开孔尺寸匹配，就可以快速完成电控模块的集成安装，相比传统方形电控箱，这种圆形筒状结构的抗扭性能更好，在设备有小幅碰撞、剐蹭的工况下不容易出现壳体变形，能够更好的保护内部的电控元器件，同时圆形结构的密封处理比方箱的折角密封更容易实现，长期使用的密封可靠性更高。
