瓶体成型模具及瓶口改型镶件结构

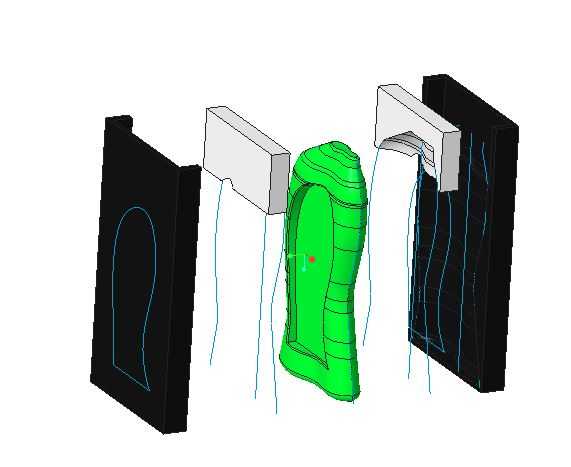

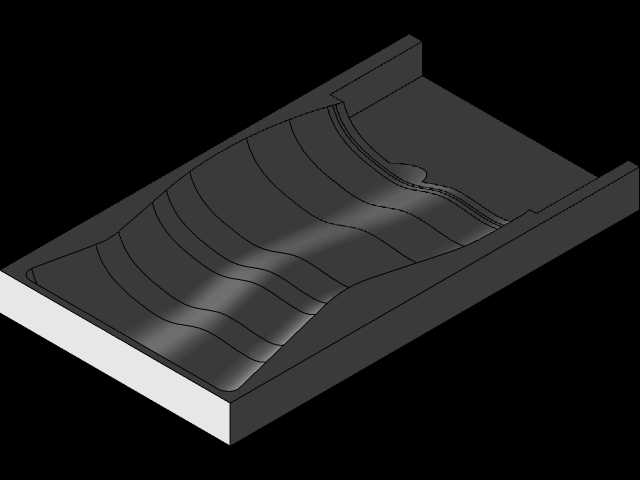

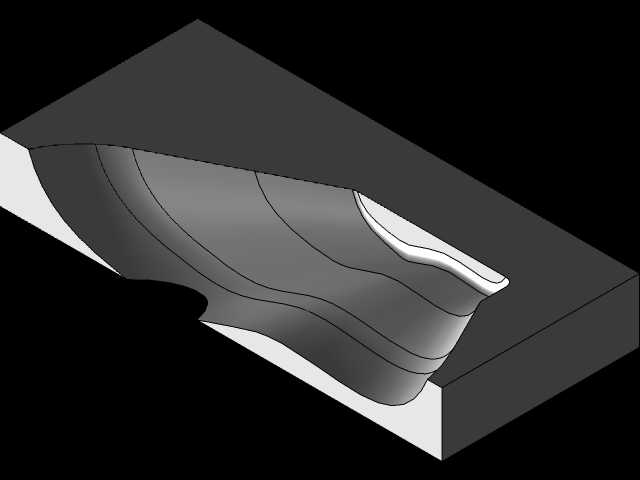

　　这套模具结构主要面向日化包装、食品饮品领域的塑料瓶、玻璃瓶体小批量试制与量产成型场景，核心功能是完成瓶身主体的型腔成型，同时配套的独立镶件可实现瓶口结构的快速换型，无需重新制作整套模架，能大幅缩短瓶型迭代的开发周期，降低多SKU瓶型生产的模具投入成本。从结构设计逻辑来看，整套模采用左右对开的哈夫模结构，两个黑色模框为哈夫块主体，内侧加工出与瓶身外轮廓完全贴合的型腔面，合模后形成封闭的瓶身成型腔，绿色部分为瓶体成型后的模拟件，完整还原了瓶身的曲面弧度与侧壁厚度变化，两个灰色块状零件为瓶口改型专用镶件，镶件与哈夫块之间采用精准的槽位定位配合，安装时直接嵌入哈夫块上端的预留安装槽即可，配合面做了0.02mm的间隙公差控制，

　　既保证镶件拆装顺畅，又能避免成型过程中出现飞边、漏料的问题。在安装边界设计上，哈夫块的外侧平面做了统一的基准面处理，可直接适配常规立式注塑机、吹瓶机的模架安装位，无需额外加工转接板，哈夫块的开合行程预留了足够的取件空间，开模后瓶体可直接从型腔中脱出，不会与型腔内壁发生剐蹭。镶件的设计充分考虑了不同瓶口规格的适配需求，更换不同内腔形状的镶件，即可在同一套模架上生产出螺纹口、卡扣口、直塞口等不同瓶口结构的瓶体，尤其适合包装企业做小批量多品种的瓶型生产，或是产品研发阶段的瓶型打样验证。成型面的曲面过渡做了顺滑处理，没有锐角或突变结构，既能降低成型过程中原料的流动阻力，减少填充不满、局部缺料的缺陷，也能降低脱模时的阻力，

　　避免瓶体表面出现拉伤、划痕，影响成品外观质量。整套结构的受力分布经过优化，合模时的锁模力均匀作用在哈夫块的分型面上，不会出现局部应力集中导致的模框变形问题，长期生产的结构稳定性更强，日常维护时仅需定期检查镶件的配合面磨损情况，更换磨损镶件即可快速恢复生产精度，维护成本远低于整体式模具。
