传动用直齿圆柱齿轮结构三维设计

项目分类:齿轮 发布时间:2021-11-04 ID:365554
  • 传动用直齿圆柱齿轮结构三维设计

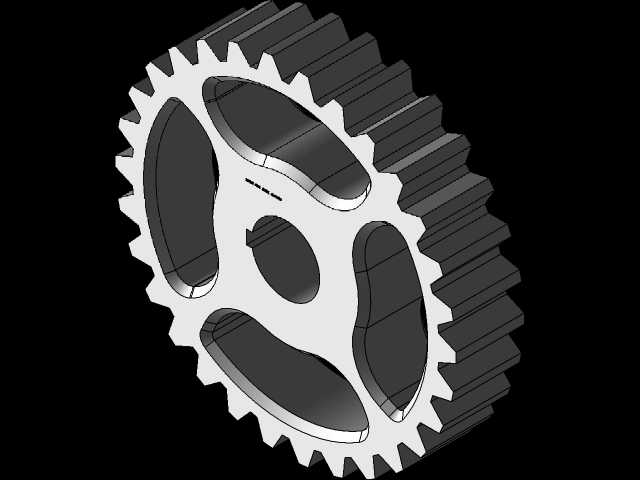

  这款直齿圆柱齿轮是机械传动系统里的核心基础零件,日常在各类需要定比传动的设备中都能见到它的身影,从普通的输送线动力端、小型机床的进给机构,到农用机械的动力分配单元,这类齿轮都承担着传递旋转扭矩、匹配转速的核心作用。从结构设计来看,这款齿轮采用了辐板式减重结构,没有做成整体实心轮坯,四个均匀分布的异形减重孔在保证轮体结构刚度的前提下,大幅降低了零件自身的转动惯量,设备启停阶段的惯性冲击会被明显削弱,尤其适合中低速、载荷存在小幅波动的传动工况。齿部采用标准渐开线直齿齿形,加工时可以用滚齿、插齿的常规工艺完成加工,不需要专用的螺旋角调整工装,量产阶段的加工成本控制更有优势,装配时也不需要额外调整轴向啮合位置,

  对安装空间的轴向尺寸容错率更高。轮体中心的安装孔采用基孔制配合设计,可以直接和对应直径的传动轴配合,通过键连接传递扭矩,不需要额外设计转接法兰,安装边界的径向尺寸以齿顶圆为最大轮廓,周边预留的啮合间隙只需要满足0.25到0.4倍模数的安全距离即可,不会和周边的箱体壁、相邻传动件发生运动干涉。设计这类齿轮的时候,首先要匹配传动系统的传动比要求确定齿数,再根据传递的额定扭矩核算齿根弯曲强度和齿面接触强度,确定合适的模数和齿宽,辐板的厚度要根据轮缘和轮毂的连接刚度做调整,避免高速转动时辐板出现谐振,减重孔的边缘都做了圆弧过渡,没有应力集中的直角结构,长期承受交变载荷的时候也不容易在孔位边缘萌生疲劳裂纹。实际应用中,

  这类直齿轮的啮合是沿齿宽方向全线接触,传动过程中不会产生额外的轴向力,支撑轴的轴承选型不需要考虑轴向载荷补偿,可以选用成本更低的深沟球轴承,整个传动单元的结构复杂度会进一步降低,日常维护只需要定期检查齿面磨损情况、补充润滑脂即可,不需要复杂的调校工序。在做三维建模的时候,齿形的渐开线轮廓要严格按照参数方程生成,不能用近似圆弧替代,否则实际加工出来的齿轮啮合时会出现卡滞、传动噪音过大的问题,轮体的所有拔模斜度、倒角尺寸都要匹配后续的加工工艺要求,比如齿端的倒角是为了装配时更容易导入啮合位置,轮毂两端的倒角是为了压装传动轴时不会刮伤轴的配合表面,每一处细节结构都对应实际装配和使用的需求,没有冗余的设计元素。
