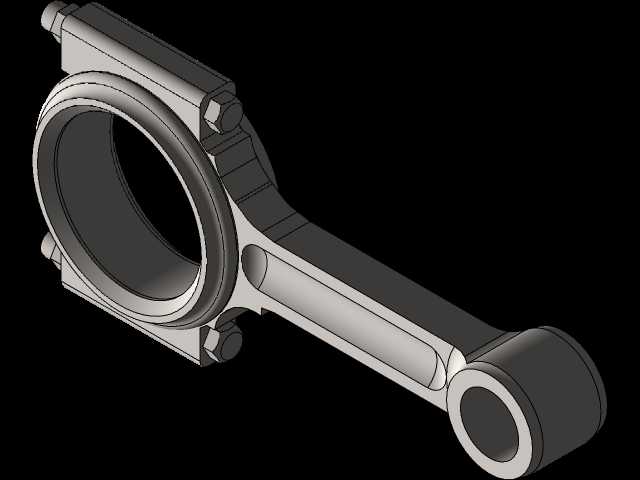

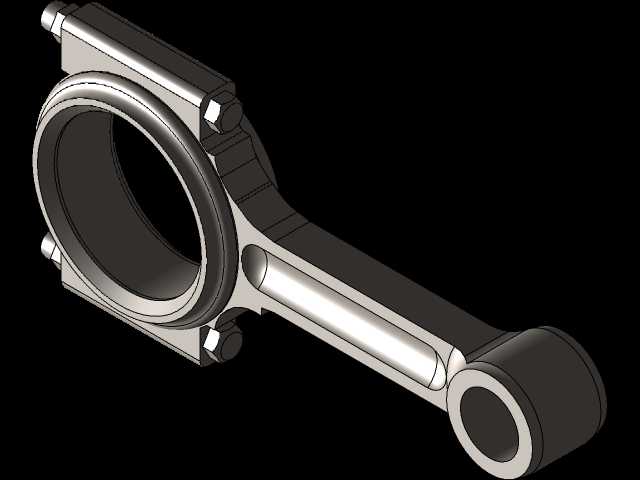

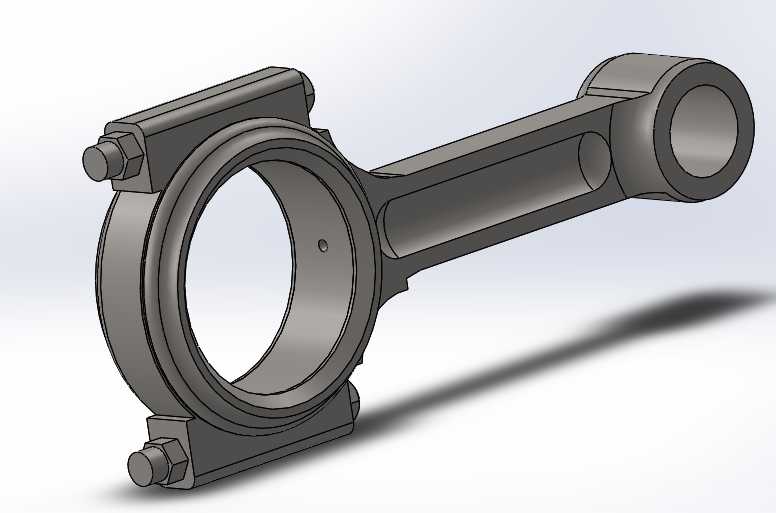

内燃机分体式连杆结构三维数模

　　该连杆为内燃机曲柄连杆机构的核心受力部件，主要应用于往复式活塞内燃机、往复式压缩机等需要将直线往复运动与旋转运动相互转换的动力设备中，承担着传递活塞端爆发压力、带动曲轴旋转输出扭矩的核心作用，工作过程中需持续承受交变的拉压载荷、惯性冲击载荷，对结构强度、形位公差与装配适配性有极高要求。本次建模的连杆采用平切口分体式结构，大头端设计为可拆分的连杆盖与杆身组合形式，通过两根高强度连杆螺栓实现紧固，这种结构设计能够满足曲轴装配时的穿装需求，适配整体式曲轴的装配工艺，避免连杆大头尺寸超过曲轴连杆轴颈装配入口的问题。杆身部分采用工字形截面设计，在保证整体抗弯、抗扭刚度的前提下尽可能降低结构自重，减少往复运动产生的惯性力，

　　降低曲轴端的动平衡校正难度，杆身与大小头的过渡区域均采用大圆角平滑过渡，避免应力集中导致的疲劳断裂风险。小头端设计为整体式圆环结构，内部用于压装连杆衬套，与活塞销形成转动副，工作过程中可随活塞摆动实现微量角度调整，衬套的油槽结构可留存润滑油，减少活塞销与衬套的摩擦磨损。大头端内孔用于安装轴瓦，与曲轴连杆轴颈形成转动副，轴瓦的定位槽、油孔结构在建模时均做了还原，可保证装配后润滑油路的连通性，实现摩擦副的持续润滑。建模过程中严格遵循实际装配边界要求，大小头孔的中心距、大头孔内径、小头孔内径均参考通用小排量内燃机连杆的尺寸参数设定，连杆螺栓的孔位、螺栓头的沉台尺寸均符合紧固件装配的空间要求，杆身的外形轮廓避让了曲轴平衡块、气缸壁的运动干涉区域，可直接用于虚拟装配验证、运动仿真分析，也可作为同类零件设计时的结构参考。
