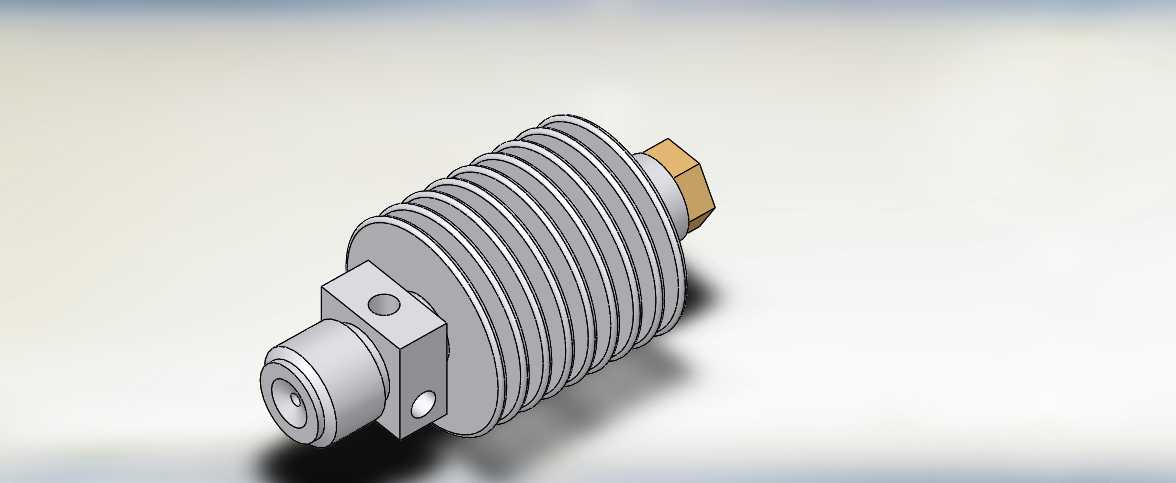

这类带安装定位座的波纹式蜗杆,常配套在中小载荷的交错轴传动场景中,常见于小型输送设备的进给机构、轻工包装机械的分度传动单元、台式加工设备的进给调节模组里,用来传递空间交错90度的两轴间运动与扭矩,相比普通圆柱蜗杆,波纹式的齿形结构在啮合时接触面积更大,传动过程中的啮合冲击更小,运行时的噪音控制表现更优,适合对传动平稳性有一定要求的中低速传动工位。从结构设计来看,主体蜗杆段采用等距波纹齿形设计,齿部的螺旋升角经过匹配计算,能和配套蜗轮形成稳定的啮合副,传动比可以根据配套设备的转速需求做对应调整,齿面的加工精度直接影响传动效率与反向间隙,建模时需要严格控制齿形的螺旋线轨迹,保证每一圈齿形的轮廓度偏差在合理公差范围内,避免装配后出现卡滞、
磨损不均的问题。端部的方形轴头是动力输入端,用来和联轴器或者带轮、链轮配合连接,传递输入扭矩,方形结构相比普通平键连接的圆轴,在小扭矩场景下能避免键连接的间隙问题,装拆也更便捷,适合频繁调试的小型设备工位。靠近输入端的方形安装座是整个部件的安装定位基准,座体上预留的两个通孔分别承担定位与锁紧功能,上方的小孔可穿入定位销,和安装机架上的定位孔配合,保证蜗杆的轴线位置精度,下方的沉孔用来穿入锁紧螺栓,将整个部件固定在机架的安装面上,安装座和蜗杆主体为一体化加工结构,能避免分体装配带来的同轴度误差,保证蜗杆转动时的径向跳动控制在允许范围内。输入端的圆柱轴段用来配套轴承,一般选用深沟球轴承即可满足径向支撑需求,
轴段上的台阶面作为轴承内圈的定位面,装配时可以控制轴承的轴向位置,避免蜗杆工作时出现轴向窜动,影响啮合精度。建模过程中需要重点关注几个安装边界尺寸:安装座的底面到蜗杆轴线的中心高,是和配套蜗轮安装时的中心距匹配核心参数,直接决定两轴的中心距精度;输入端轴头的方榫尺寸、安装座上两个安装孔的孔距与孔径,都需要和对应安装位的尺寸做公差匹配,避免现场装配时出现干涉;蜗杆齿段的最大外径、总长度尺寸,也要预留足够的安装空间,避免和周边的防护罩、其他传动部件产生运动干涉。这类蜗杆在实际使用中,一般会在齿面涂抹润滑脂做润滑,减少齿面磨损,延长部件使用寿命,安装时需要保证蜗杆轴线和蜗轮轴线的空间垂直度,否则会加剧齿面的偏磨,降低传动效率,甚至出现卡滞断齿的问题。
