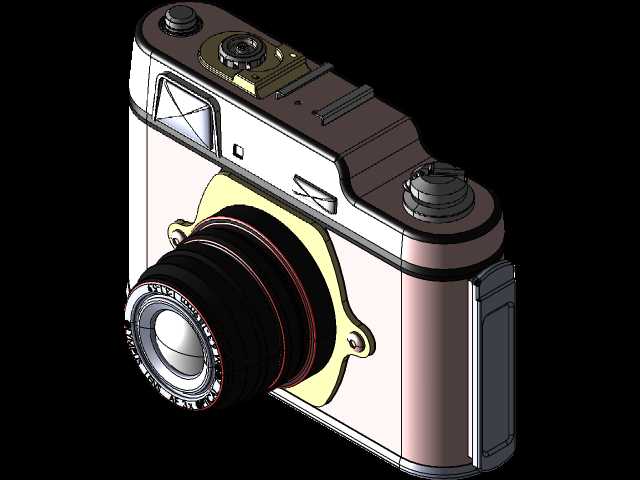

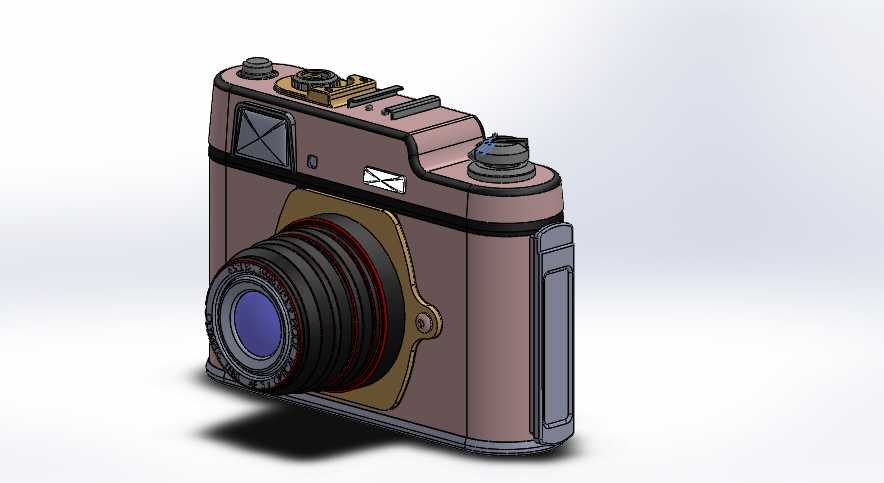

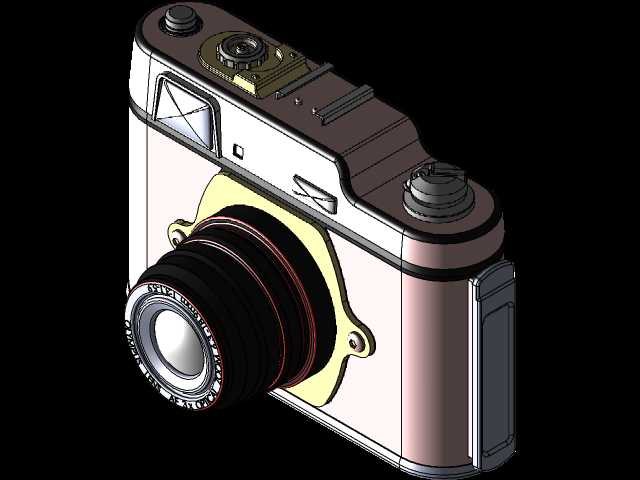

复古旁轴胶片相机外观结构三维设计

　　这款复古旁轴胶片相机的三维结构设计，核心围绕便携影像记录场景的实际使用需求展开，在还原经典旁轴相机握持手感与操作逻辑的基础上，对各部件的装配边界做了精细化的结构适配。从实际使用场景来看，这类相机主要面向胶片摄影爱好者、复古影像创作者，兼顾日常街拍、人文题材记录的使用需求，整体外形尺寸控制在单手握持的舒适区间，机身主体厚度适配135规格胶片仓的安装空间，镜头伸出长度匹配标准定焦镜头的光学后焦要求，不会出现握持时镜头顶到手腕的问题，机身边角做了圆弧过渡处理，长时间握持不会产生硌手的不适感。

　　设计过程中优先考虑了功能模块的布局合理性，顶部的快门按钮、过片拨杆、感光度调节盘的位置完全贴合右手食指的操作行程，盲操作时无需移动手部位置即可完成参数调节与快门触发，取景器窗口位于机身左上角，匹配旁轴相机的同轴取景逻辑，视差补偿结构的预留空间在机身内部做了避让，不会与胶片仓的走片机构产生结构干涉。镜头部分采用多层嵌套的镜筒结构设计，每一节镜筒的配合公差控制在合理范围，调焦环的转动阻尼通过结构限位实现均匀手感，镜头前端预留了滤镜安装的螺纹接口，适配标准口径的光学滤镜，满足不同拍摄场景的配件扩展需求。

　　机身外壳的分件设计充分考虑了装配工艺的可行性，前壳、后壳、顶盖、底盖的拼接缝都设置在视觉非核心区域，同时拼接位置做了错位止口设计，既可以提升装配后的结构整体性，也能避免日常使用中灰尘、水汽从拼接缝隙进入机身内部。后盖的开合结构采用经典的铰链加锁扣设计，锁扣的按压行程做了优化，开启时不会出现卡滞，关闭后可以提供足够的压紧力，保证胶片仓处于避光密封状态，避免胶片漏光报废。机身侧面的背带挂孔位置做了受力加强设计，挂孔周边的壳体厚度做了局部加厚，搭配金属嵌件的预留安装位，悬挂相机时不会出现壳体开裂的问题。

　　内部结构的布局上，胶片仓的走片通道做了顺滑处理，所有与胶片接触的位置都做了圆角过渡，避免刮伤胶片乳剂层，卷片轴的位置与八牙轮的传动比匹配标准135胶片的走片步距，每一次过片动作刚好完成一帧画幅的进给，计数窗口的传动结构与卷片机构联动，能够准确记录已拍摄的画幅数量。电池仓位于机身底部，仓盖采用旋转卡扣结构，更换电池时无需借助额外工具，同时仓盖位置设置了密封胶圈的安装槽，保证电池仓的防护性能。
