侧开式模块化DIY台式电脑主机结构设计

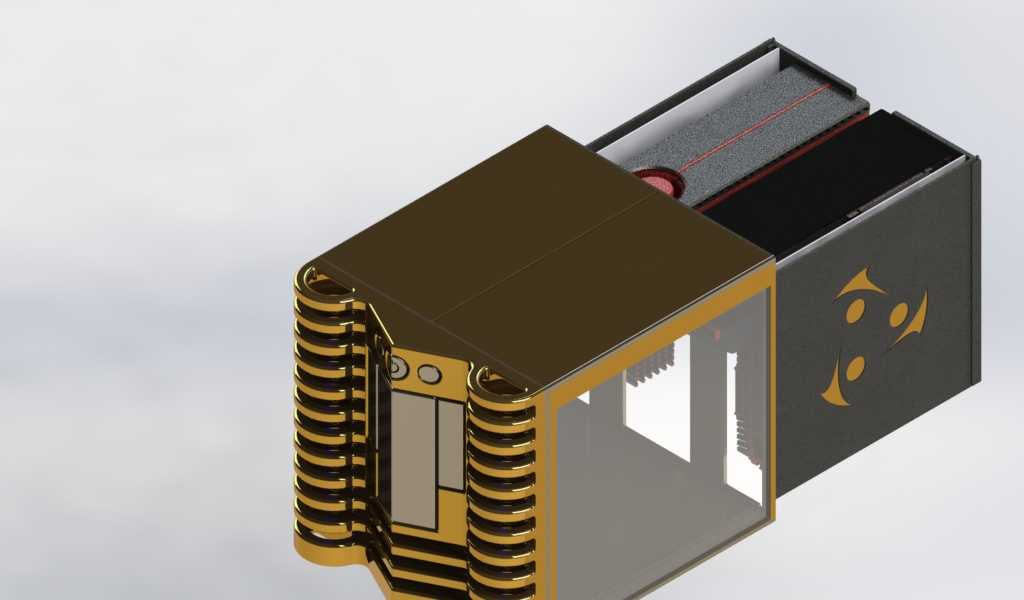

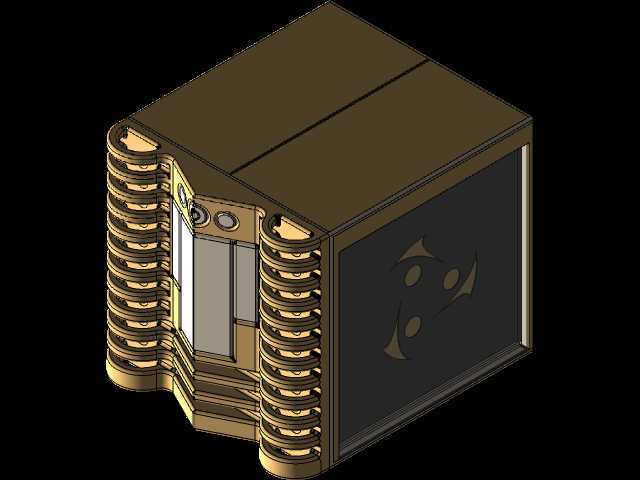

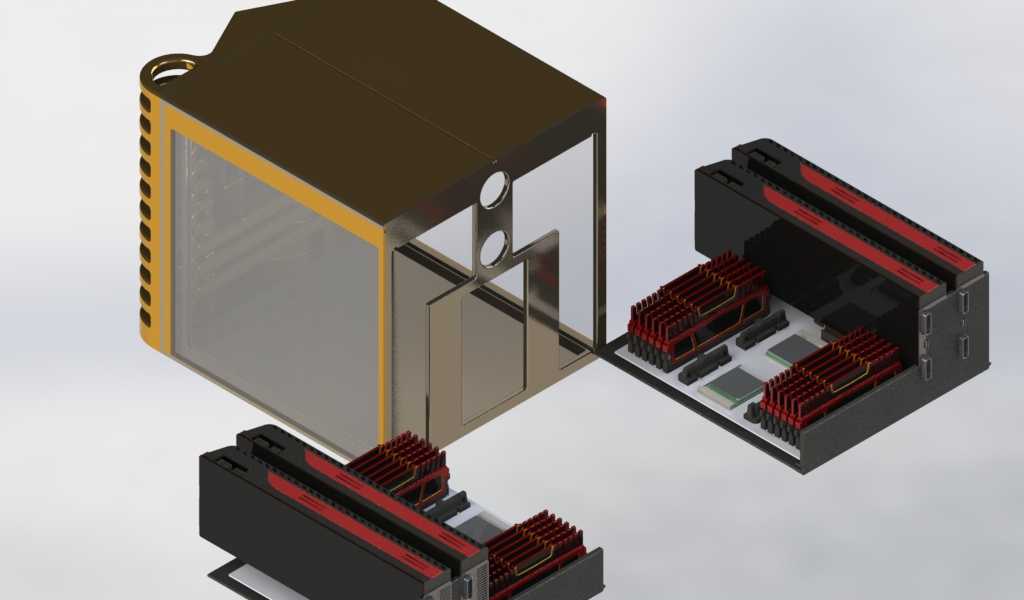

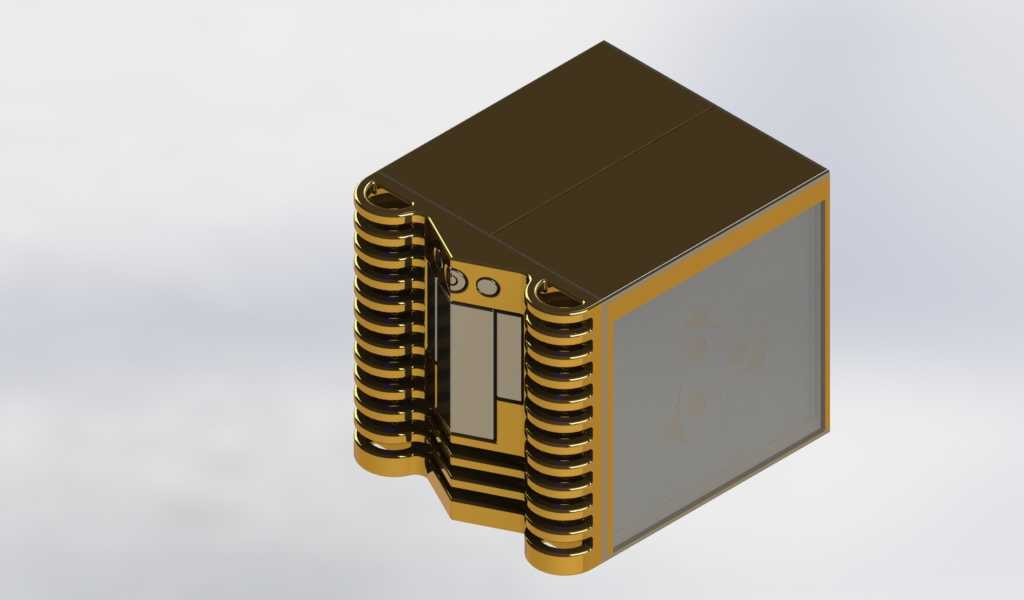

　　该结构设计针对DIY台式电脑的硬件布局需求展开，采用侧开式抽拉结构替代传统机箱的单侧盖板拆装形式，日常维护硬件时无需完全拆卸机箱侧板，仅需将搭载主板、存储、扩展卡的内托架沿侧边导轨抽出即可操作，大幅降低硬件拆装、清灰维护的操作门槛。机箱主体框架采用一体化弯折的金属围边结构，左侧预留整面透明视窗区域，可直接展示内部硬件布局与运行状态，适配桌面展示、电竞场景的视觉需求；框架顶部集成吊装挂孔，既支持常规桌面平放使用，也可通过挂装配件固定在工位侧方、设备架侧边，适配狭小桌面、工业测试工位等特殊安装场景。内部托架采用分层布局设计，主板安装位预留标准ATX板型的固定孔位，周边对应CPU散热区域预留不低于165mm的竖向安装空间，

　　可兼容主流塔式风冷散热器；扩展卡区域采用横向排布的固定槽位，可支持最长330mm的全尺寸显卡安装，槽位周边预留通风间隙，避免多硬件堆叠导致的散热风道受阻。存储扩展位沿托架侧边排布，可同时容纳2.5英寸固态硬盘与3.5英寸机械硬盘的安装，每个安装位都预留走线缺口，方便电源供电线与数据传输线的规整排布，避免线材杂乱干扰内部散热风道。机箱前侧边框预留两个圆形开孔，对应电源开关、前置接口的安装位置，侧边围边处设计有连续的通风栅格，配合内部托架抽出后形成的开放空间，可形成从侧边进风、向后侧排风的顺畅散热路径，在封闭安装状态下也能保证硬件运行的散热需求。结构设计过程中重点考量了硬件安装的公差适配，所有固定孔位都预留0.2mm的安装余量，

　　避免钣金加工误差导致硬件无法对位安装；导轨抽拉结构设置有限位卡扣，托架抽出到维护位置时会自动锁止，防止维护过程中托架滑落造成硬件磕碰损坏，推回闭合时卡扣自动卡合，保证机箱整体结构的连接刚性，搬运移动时不会出现托架松脱的问题。
