高精度机械式游标卡尺结构三维建模

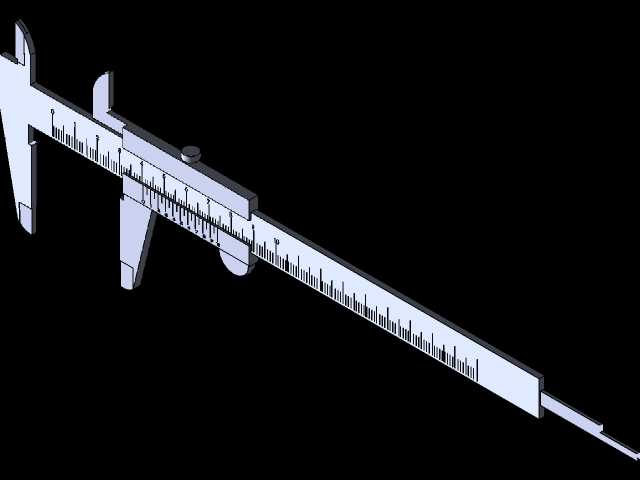

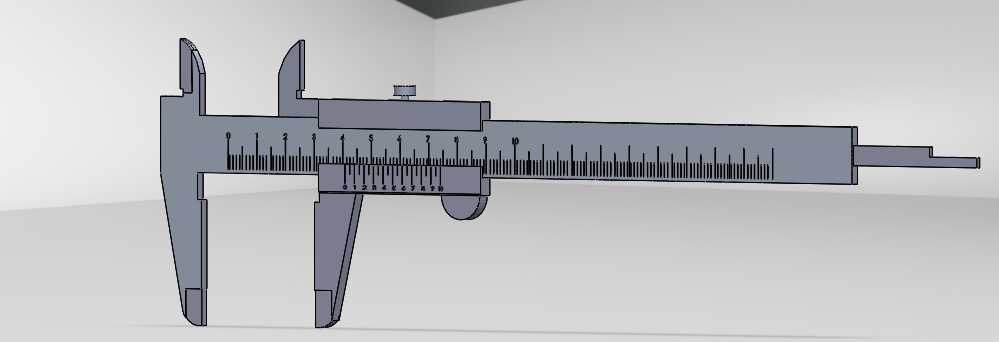

　　游标卡尺作为机械加工、质检环节最常用的接触式长度测量器具，在机加工车间工序检验、五金零件入厂复检、工装夹具调装、学生金工实训等场景中普及率极高，相比钢直尺它能实现更高精度的尺寸读取，相比千分尺又具备更大的测量量程，可同时完成工件外径、内径、深度、台阶高度四类尺寸的检测，是一线操作与质检人员手边不可或缺的基础量具。这款游标卡尺的建模完全参照实际量产机械式游标卡尺的结构比例搭建，整体包含主尺身、活动游标尺、内外测量爪、深度测杆、锁紧螺钉、滑动压簧这几个核心功能部件，建模时严格还原了各部件的装配间隙与运动逻辑：主尺身的刻度线排布遵循0.02mm精度游标卡尺的刻度原理，主尺每小格1mm，游标尺总长度49mm均分50格，

　　确保刻度对应关系完全符合实际读数规则；内外测量爪的刃口做了符合实际使用的倒角处理，避免尖锐棱边在建模装配时出现干涉，同时还原了量产卡尺测量爪的工作面平面度要求对应的结构特征；深度测杆与主尺尾端的滑槽做了限位结构，模拟实际使用中测杆不会从滑槽中脱出的装配关系；顶部的锁紧螺钉采用细牙螺纹结构建模，旋紧时可将游标尺固定在主尺任意位置，方便测量后锁定数值读取。从安装与使用边界来看，这款卡尺建模时参考了常用150mm量程游标卡尺的外形尺寸，主尺总长度控制在175mm左右，外测量爪最大张开距离对应150mm量程，内测量爪可测内径范围为10-150mm，深度测杆伸出最大长度与量程匹配，整体握持部分的厚度参考实际产品设为12mm，

　　符合人手单手握持操作的人机尺寸，滑动部分的配合间隙设置为0.03-0.05mm，既还原实际使用时的顺滑滑动手感，也避免间隙过大导致的建模穿模问题。建模过程中特意规避了很多新手建模时常犯的结构错误：比如没有将游标尺与主尺做成一体结构，而是拆分出独立的滑动副，还原真实的运动关系；测量爪的工作面没有做成圆弧过渡，保持了实际量具所需的平直工作面特征；深度测杆与主尺尾端的配合槽做了对应的止口结构，符合实际产品的加工装配逻辑。对于三维建模从业者来说，这个模型既可以作为机械原理教学的演示载体，用来讲解游标读数的原理与量具结构组成，也可以作为车间场景、质检工位场景搭建时的配套器具模型，还能作为基础建模练习的参考案例，帮助初学者掌握拉伸、切除、阵列、装配体配合等基础建模操作的实际应用，理解工业产品建模中功能优先、结构贴合实际生产的设计逻辑，避免做出脱离实际使用的外观化模型。
