内径接触式测量别针结构设计

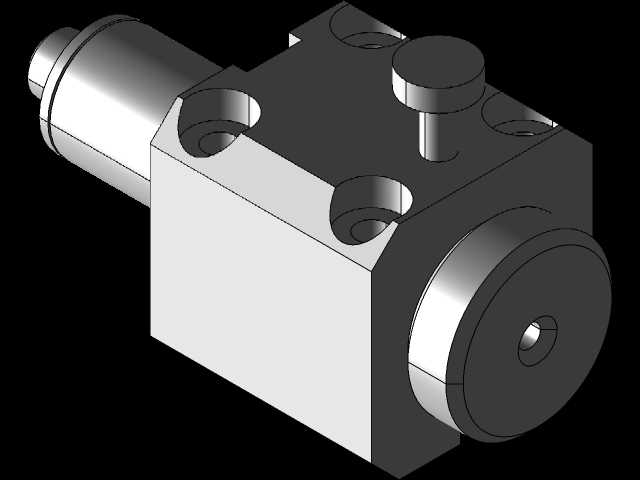

　　这款接触式测量别针主要面向精密零部件内径尺寸检测、工件表面形位公差接触采样场景，在轴承内圈检测、液压阀体内孔测量、精密轴套孔径校验等工序中应用广泛，可配套在百分表、高度规、专用检具上作为接触执行端使用，替代传统固定式测头完成狭小空间、深孔位置的尺寸采样动作。从结构设计来看，整体采用分体式装配布局，主体方形基座为安装定位基准，基座上预留的两个沉孔用于将整个部件固定在检具安装板或者测量滑台上，安装时可通过沉孔间隙微调0.5mm范围内的安装位置，补偿加工带来的装配误差，保证测针轴线与测量进给方向的同轴度。前端伸出的阶梯轴式测针为直接接触工件的部分，最前端的小直径圆柱段设计为R0.2的圆弧端头，避免接触工件表面时划伤加工面，

　　同时减少点接触带来的测量误差，测针的阶梯轴段可根据不同测量深度需求更换不同伸出长度的规格，适配10-50mm深度的内孔测量场景。基座顶部设置的按压式顶杆用于测针的快速收放，在工件上下料时按下顶杆可将测针回缩2mm，避免测针端头与工件发生碰撞刮擦，松开顶杆后内部的复位弹簧会将测头顶出到工作位置，保证测量时的接触压力稳定在3-5N区间，既不会因为压力过大导致测针弯曲变形，也不会因为压力不足出现接触虚位影响测量精度。基座侧面的圆形端盖为内部弹簧与导向结构的检修口，日常维护时拆下端盖即可清理内部进入的切屑、灰尘，更换疲劳失效的复位弹簧，不需要整体拆解安装基座，减少检具校准的工作量。从安装边界来看，方形基座的长宽尺寸为32mm*28mm，

　　整体装配完成后总高度为42mm，前端测针最大伸出长度为22mm，安装时需要预留测针回缩的2mm行程空间，同时在基座后侧预留10mm的空间用于走线或者安装到位检测传感器。设计过程中特意将测针的导向段做了加长处理，导向长度达到18mm，相比常规短导向测头，侧向受力时的偏摆量降低60%以上，在测量带轻微倾角的内孔端面时也能保证测量数据的稳定性，不会因为测针歪斜出现尺寸误判。整个部件的运动副间隙控制在0.008mm以内，重复定位精度可达0.003mm，满足IT5级精度以内的零部件尺寸检测需求，在批量加工的生产线旁检具、计量室精密检测设备上都能适配使用。
