离心式流体输送用闭式叶轮结构设计

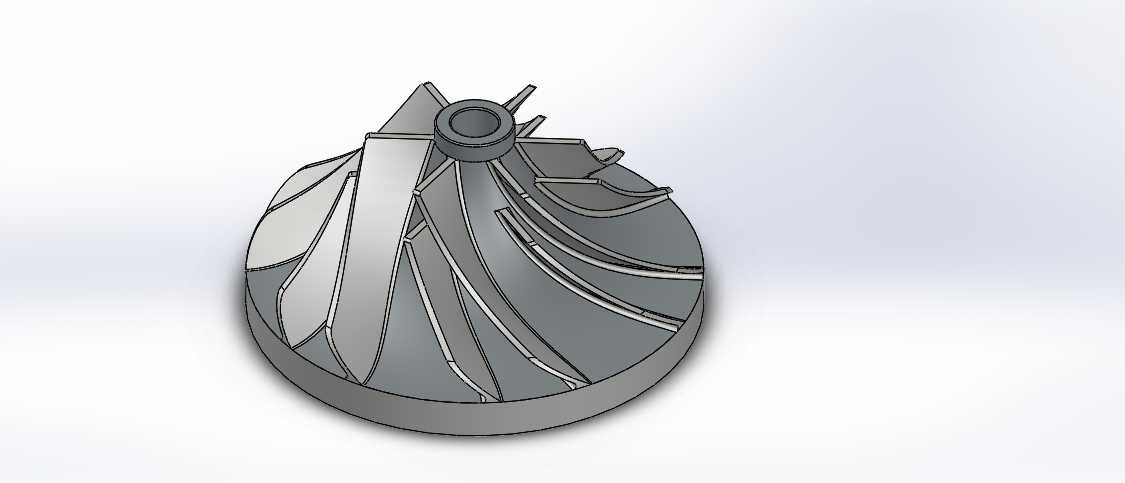

　　这类闭式叶轮是离心式流体输送设备的核心做功部件，常见于工业流程中的清水输送泵、化工流程泵、中小型离心压缩机以及涡轮增压装置的压气机端，直接决定整套流体设备的输送效率、运行稳定性与工况适配范围。从结构设计逻辑来看，该叶轮采用后弯式长短叶片间隔排布方案，长叶片负责主流道内的流体导向与能量传递，短叶片则用于分流长叶片间的低速流体团，抑制流道内的二次流与边界层分离，避免大流量工况下出现流道堵塞、效率陡降的问题，同时能有效降低叶轮出口处的气流或液流脉动，减少后续蜗壳内的流动损失。轮毂部分采用中心通孔与轴肩定位结构，安装时可通过轴端锁紧件实现轴向固定，配合键槽传递扭矩，安装边界需保证与主轴的同轴度公差控制在0.02mm以内，端面跳动不超过0.

　　015mm，避免高速运转时出现动平衡超标引发的振动问题。叶轮的轮盖与轮盘采用等强度变厚度设计，从轮毂处向轮缘方向逐渐减薄，既保证了高速旋转时的结构强度，能承受额定转速下的离心应力与流体压力载荷，又尽可能控制了叶轮自身的转动惯量，降低设备启动时的扭矩冲击。流道部分的型线采用三维自由曲面设计，从入口处的轴向导流段平滑过渡到出口处的径向排流段，曲率变化连续无拐点，能减少流体在流道内的转向损失，让流体从叶轮入口进入后，平稳获得旋转带来的动能与压力能，再通过后续扩压元件转化为稳定的输送压力。实际选型适配时，需注意叶轮的入口直径要匹配设备的吸入管路通径，出口宽度要对应设计流量下的流体过流面积，避免出现入口流速过高引发气蚀、

　　出口过流不足导致流量不达标的问题。这类叶轮的加工通常采用五轴铣削整体成型或精密铸造后做流道抛光处理，表面粗糙度需控制在Ra1.6以下，减少流体与壁面的摩擦损失，同时做动平衡校正，平衡精度等级达到G2.5以上，才能满足长期高速稳定运行的要求。在不同工况场景下，可通过调整叶片的出口安装角、叶片数量以及流道宽度，适配不同的流量-压头特性曲线，比如小流量高扬程场景可适当增加叶片数量、减小流道宽度，大流量低扬程场景则可减少叶片数、加宽流道，保证叶轮在最优工况点运行时效率达到最高。
