盘形模数铣刀三维结构设计

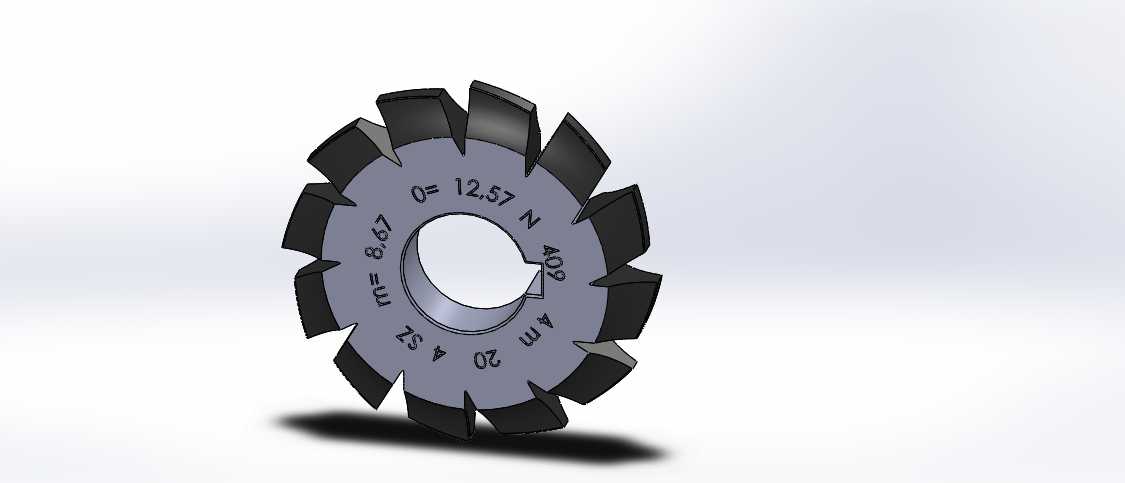

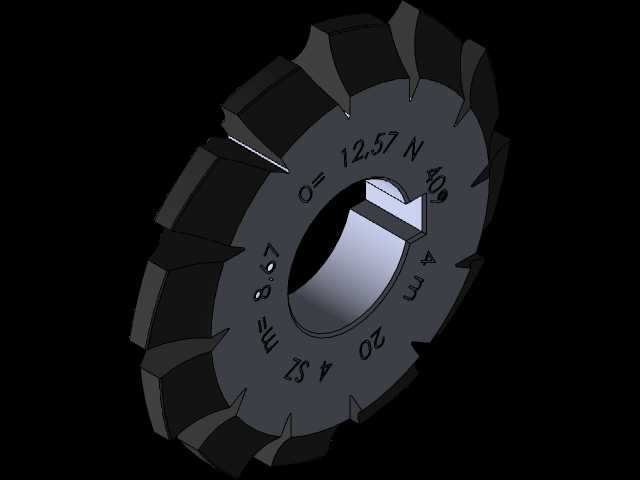

　　这款盘形铣刀主要应用于卧式铣床的齿轮齿形加工工序，针对小模数直齿圆柱齿轮的单件、小批量铣削加工场景设计，适配铣床刀杆的安装定位需求，可完成齿槽的粗、半精加工工序，在设备修配、非标齿轮定制加工场景中应用广泛。从结构设计来看，刀体采用整体盘式布局，中心设置标准安装通孔，孔侧带有定位键槽，可与铣床刀杆的传动键配合传递切削扭矩，避免加工过程中刀体打滑影响齿形精度。刀体圆周均匀分布12个切削刀齿，每个刀齿的前角、后角经过参数化匹配，针对45号钢、40Cr等常用齿轮加工材料优化切削角度，减少切削过程中的积屑瘤产生，提升齿面加工质量。刀体端面标注的模数、齿数、压力角等参数，可方便现场操作人员快速核对刀具适配性，避免选错刀具导致加工报废。

　　从安装边界来看，刀体外径、内孔尺寸匹配常用卧式铣床的刀杆规格，安装时刀体端面与刀杆定位端面贴合，通过锁紧螺母压紧即可完成装夹，刀齿的径向跳动、端面跳动公差控制在机加工要求范围内，可保证加工出的齿形分齿精度符合8级齿轮的加工要求。设计过程中重点考量了刀齿的容屑空间，相邻刀齿之间的槽型经过曲率优化，可顺畅排出铣削过程中产生的带状切屑，避免切屑堵塞刮伤已加工齿面，同时刀齿的刃磨预留量充足，刀具磨损后可多次重磨前刀面，延长刀具整体使用寿命。在实际加工使用中，搭配对应模数的分度头进行分齿操作，可逐齿完成齿轮齿槽的铣削成型，相比滚齿加工，该类盘形铣刀不需要专用滚齿设备，在普通卧式铣床上即可完成齿轮加工，适配小型机加工车间的非标零件加工需求，尤其适合维修场景中无对应成品齿轮替换时的单件齿轮自制加工。刀体的厚度尺寸经过精准计算，匹配对应模数齿轮的齿槽宽度，加工时只需按照齿深要求控制垂直进给量，即可获得符合齿厚要求的齿槽结构，减少后续钳工修配的工作量。
