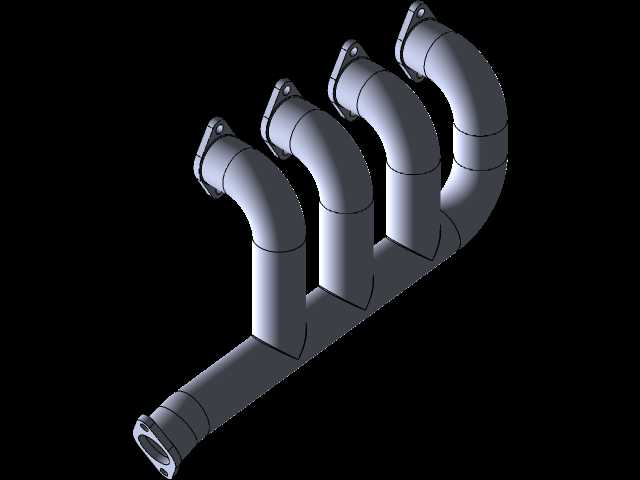

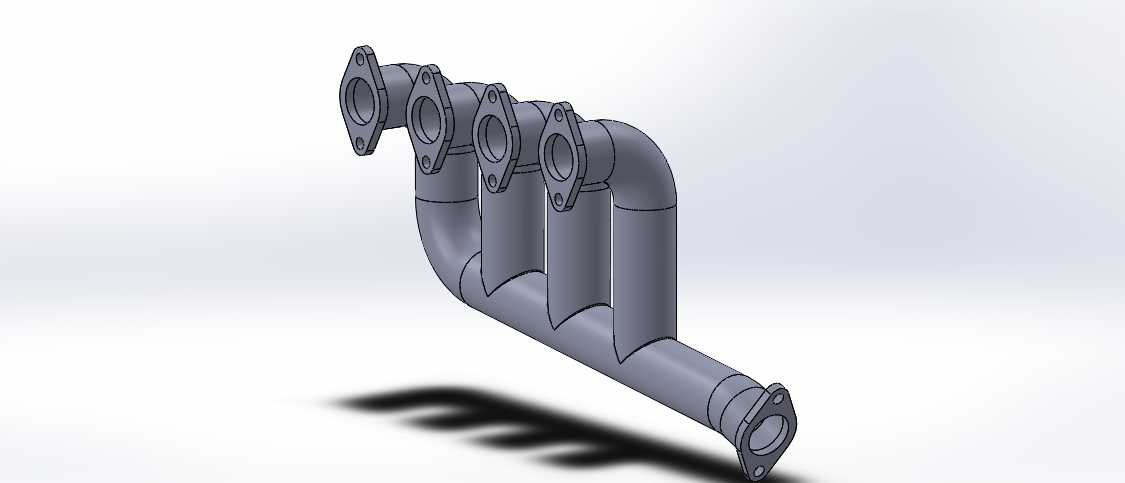

四缸发动机排气歧管结构设计

　　这款排气歧管主要适配直列四缸内燃机，是发动机排气系统的核心导流部件，负责将四个气缸燃烧后产生的高温废气有序汇集，输送至下游三元催化、消声总成，最终完成废气排放。从结构设计来看，四个进气法兰端分别对应四个气缸的排气口位置，法兰面采用平面密封结构，安装时搭配金属密封垫可避免高温高压废气泄漏，每个法兰端预留的螺栓孔位严格匹配缸盖排气侧的安装点位，孔位公差控制在±0.1mm范围内，保证装配时无强制对位应力。管路走向采用不等长逐步汇流的设计逻辑，四个支管依次汇入主排气通道，既避免各缸排气脉冲相互干扰，降低排气背压，也能兼顾机舱内的安装空间边界，整体结构避开了发动机周边的线束、冷却管路等干涉区域。主排气通道末端设置连接法兰，

　　用于对接下游排气系统部件，法兰端面同样做了平面度处理，保证连接密封性。从安装边界来看，整体管路的弯曲半径经过反复校核，既保证废气流通顺畅，减少气流阻力，也控制了整体外形尺寸，安装时不会与发动机舱内的其他部件产生运动干涉。支管与主管的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中，同时减少气流在拐角处的紊流，提升排气效率。管壁厚度根据排气温度场分布做了差异化设计，靠近气缸侧的支管区域壁厚略大于主管末端，应对高温排气带来的热负荷，减少长期使用后的热变形风险。整个歧管的安装定位完全依托缸盖侧的法兰螺栓孔，无需额外设计独立的固定支架，简化了装配流程，也减少了整车布置时的固定点需求。在实际应用场景中，这类排气歧管广泛搭载于小排量乘用车、

　　轻型商用车的汽油或柴油动力单元，除了导流汇集废气的基础功能外，合理的管路设计还能利用排气脉冲效应提升气缸的扫气效率，间接优化发动机的充气效率，对动力输出与燃油经济性都有一定的正向作用。设计过程中需要充分考虑热胀冷缩带来的尺寸变化，管路的弯曲段预留了足够的热变形余量，避免冷热交变工况下连接位置出现开裂、漏气等失效问题。
