BAJA赛事全地形越野钢管车三维设计

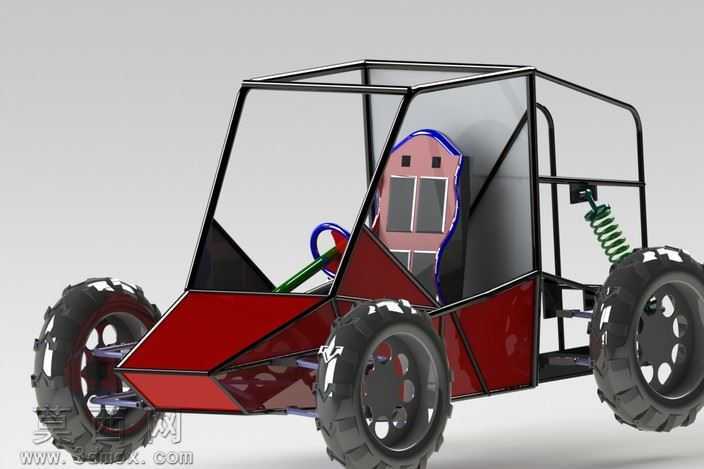

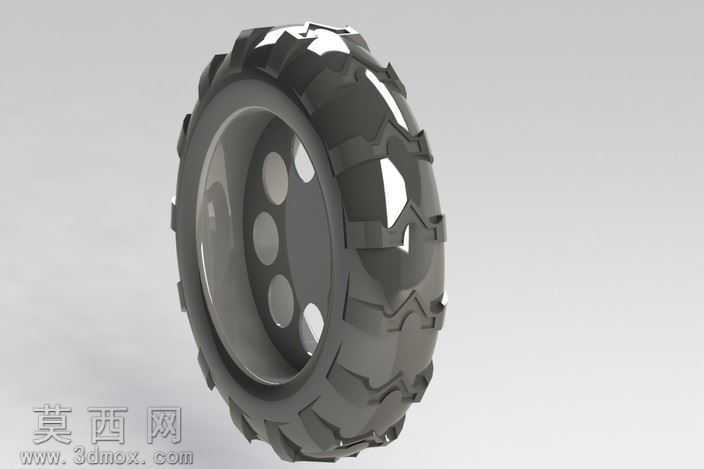

本作品为面向BAJA大学生工程赛事打造的全地形越野钢管车三维设计成果，建模阶段依托三维参数化设计软件完成整车1:1比例的精准搭建，从基础的空间管架结构开始，逐一定位每根防护钢管的弯折角度、连接节点与空间坐标，确保防滚笼结构既满足赛事安全规范要求，又能实现轻量化的重量控制。建模过程中对整车各系统进行了分层级装配管理：行走系统部分，大颗粒深花纹越野轮胎搭配钢制轮毂的模型还原了实车的抓地结构，前后悬架的螺旋弹簧、减震阻尼筒、摆臂连接点位都按照实际受力逻辑完成约束装配，可直观展示悬架跳动的行程范围与运动轨迹；驾驶舱区域，简化的赛车座椅、转向操纵机构、防浪板结构都按照人机工程学的布局完成定位，红色的车身覆盖件采用薄壳特征建模，还原了轻量化板材拼接的棱角造型，既可以阻挡行驶中飞溅的泥水，也能形成辨识度极高的整车视觉风格。渲染阶段针对不同部件匹配了对应的材质属性：钢管车架赋予哑光黑金属材质，模拟冷轧钢管焊接后的表面质感；车身覆盖件赋予高饱和度的半光泽红漆材质，突出板材拼接的锐利棱线；轮胎赋予深灰色粗糙橡胶材质，还原越野胎面的颗粒纹理；减震弹簧赋予亮面金属材质，清晰展示螺旋结构的光影层次。设计思路上围绕全地形通行的核心需求，采用了开放式管架车身搭配短轴距的布局，最大化提升车辆在非铺装路面、陡坡、坑洼地形的通过能力，所有结构件的建模都预留了实际加工的装配余量，可直接对接后续的管材切割、焊接加工环节，整车模型完整呈现了BAJA赛车从概念布局到结构落地的全流程设计逻辑，能够直观展示小型越野车辆的结构组成与设计特点。
