蜗轮蜗杆支撑传动组件结构设计方案

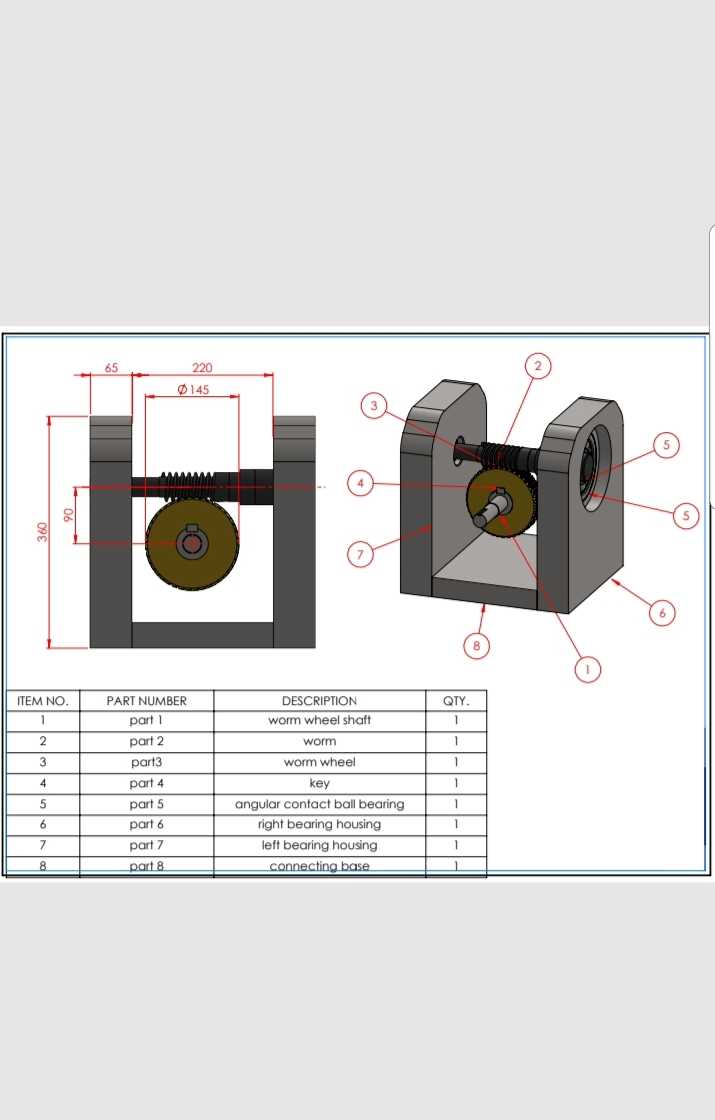

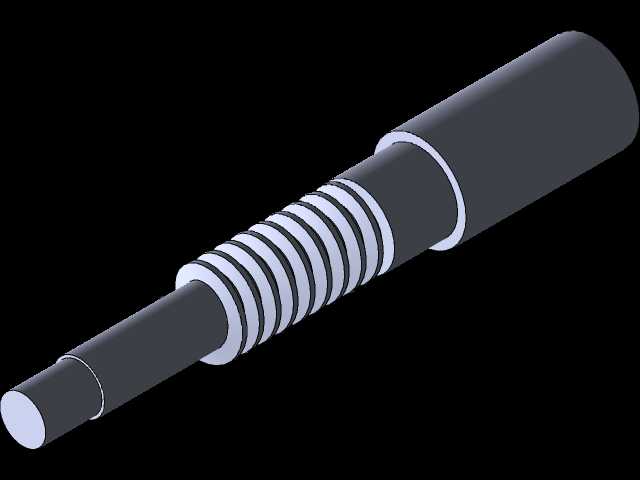

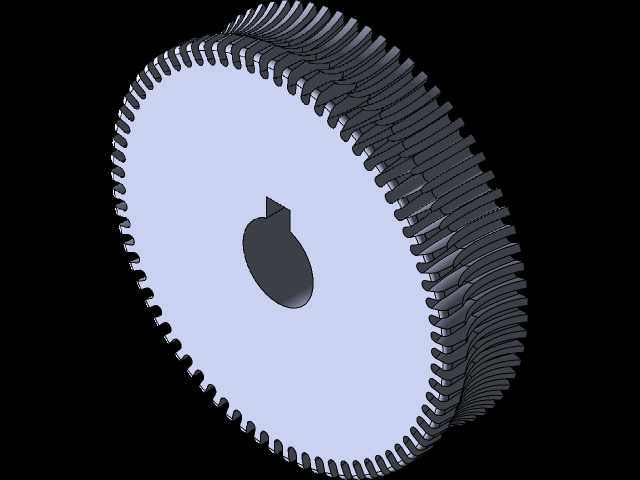

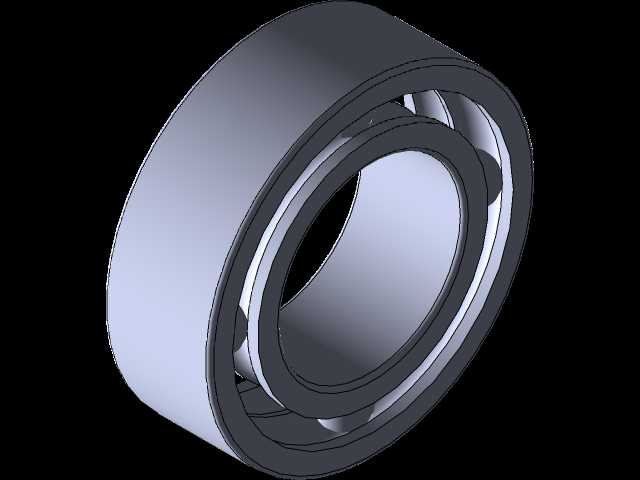

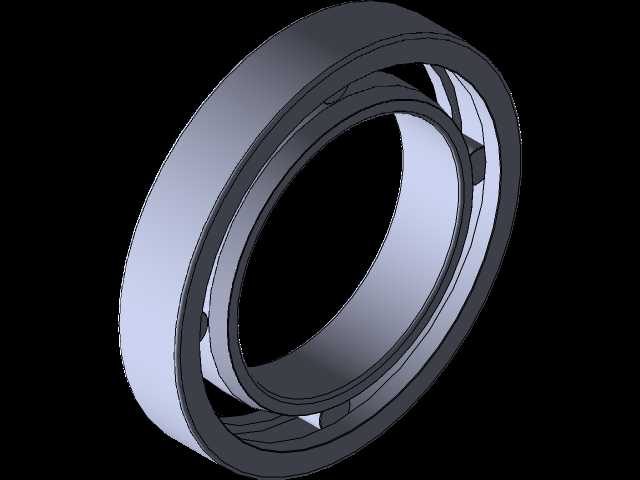

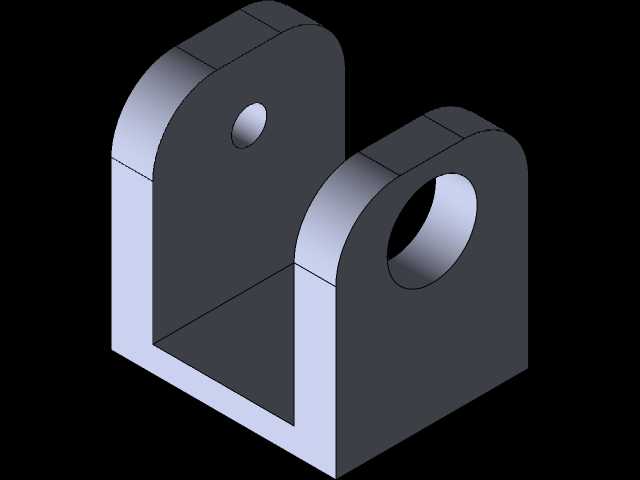

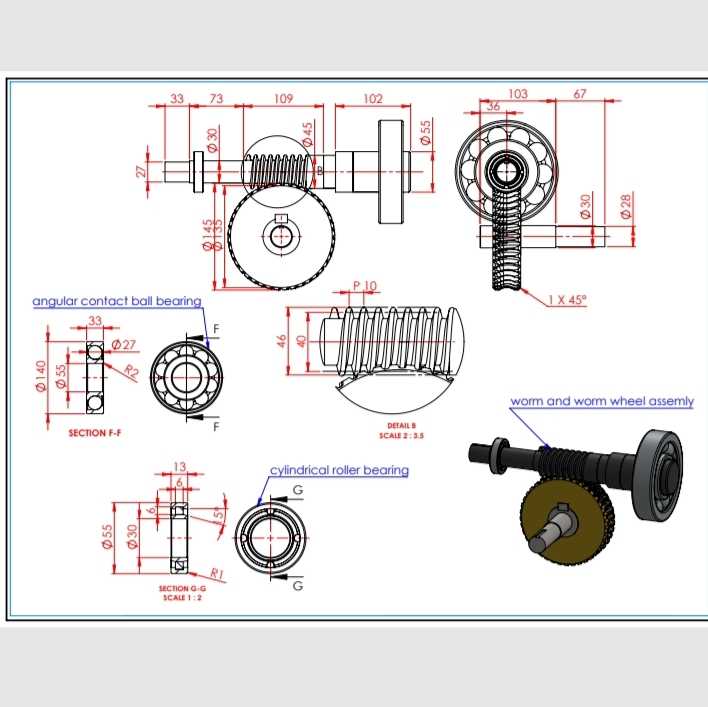

　　这套蜗轮蜗杆传动支撑结构，常见于小载荷精密传动工位，比如小型输送线的转角动力传递、轻工设备的进给调节机构、教学演示用传动实验台等场景，核心作用是把交错轴方向的旋转动力做减速传递，同时依托双侧支撑结构保证传动过程的啮合稳定性，避免蜗杆受径向力出现挠曲变形影响啮合精度。从结构布局来看，整套组件采用双侧轴承座分体式支撑设计，左右两个轴承座通过底部的连接基座连成整体刚性框架，蜗杆两端分别穿入两侧轴承座的安装孔内，通过角接触球轴承实现径向与轴向的双向定位，抵消蜗轮蜗杆啮合过程中产生的轴向分力，避免传动过程中出现轴窜动。蜗轮安装在蜗杆中部的啮合位置，通过平键实现与配套输出轴的扭矩传递，蜗轮与蜗杆的中心距严格按照啮合参数设定，

　　保证齿面接触面积符合传动要求，减少局部齿面过载磨损的问题。设计过程中优先考虑了安装调试的便利性，两侧轴承座与连接基座采用可拆分的连接方式，装配时可以先将蜗杆、轴承预装到两侧轴承座内，再调整蜗轮的啮合位置，确认齿侧间隙符合要求后再紧固基座连接螺栓，不需要在封闭箱体内做复杂的对位调整，适合小批量设备的快速装配调试。从安装边界尺寸来看，整套组件的总宽度控制在200毫米范围内，轴承座的中心高为45毫米，蜗杆轴端的连接直径为14毫米，安装时只需要在配套设备的安装面板上预留对应位置的固定孔位，将组件底部基座贴合安装面锁紧即可，不需要额外做复杂的支撑结构补强。日常运行过程中，这种开式的支撑结构也方便操作人员定期检查齿面啮合状态，及时补充润滑脂，

　　相比封闭的蜗轮蜗杆减速机，这套结构的成本更低，装配调整更灵活，适合对传动精度要求不是极高、载荷不大、转速偏低的传动工位使用。结构设计时也充分考虑了零件的加工工艺性，轴承座、连接基座都采用规则的块类结构，不需要复杂的曲面加工，普通铣床、钻床即可完成全部加工工序，蜗轮、蜗杆、键、轴承都采用标准通用件，不需要单独定制特殊规格零件，能有效降低整套组件的生产制造成本，也方便后期维护时快速替换损坏的零件，减少设备停机维护的时间成本。
