大扁头十字钻尾自攻螺钉结构设计

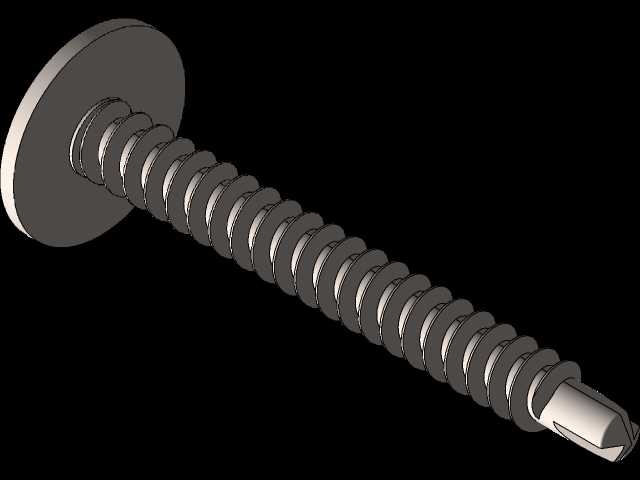

　　这款十字槽大扁头钻尾自攻螺钉，是轻钢结构、薄金属板连接场景中应用极广的一类紧固件，日常在彩钢瓦固定、轻钢龙骨拼接、薄钢板构件装配、电气箱柜外壳安装等作业里都能见到它的身影，和普通自攻螺钉不同，它不需要预先在被连接件上加工底孔，尾部自带的钻削刃口可以直接在金属基材上完成钻孔、攻丝、锁紧的全套工序，能大幅减少现场装配的工序步骤，降低施工人员的操作强度。从结构设计逻辑来看，头部采用大直径扁圆头结构，相比普通盘头螺钉拥有更大的承压接触面积，锁紧后可以分散对被连接件表面的压应力，避免薄板材、彩钢瓦这类低刚度基材被压溃变形，同时头部下表面没有额外的垫圈结构，靠自身大端面就能实现足够的压紧覆盖，减少装配时的零件配套数量。

　　头部的十字驱动槽采用飞利浦改型槽型，相比普通十字槽拥有更好的对中性，批头卡入后不容易打滑脱出，既适合手动螺丝刀操作，也能适配电动起子的高速装配工况，槽深的设计兼顾了驱动强度和头部结构强度，不会因为槽深过大导致头部拧裂，也不会因为槽深过浅出现驱动滑脱的问题。杆部的螺纹采用宽牙距自攻螺纹设计，牙型角经过优化，在薄钢板上攻丝时能形成足够的螺纹啮合深度，同时螺纹的导程适配电动工具的拧紧转速，能快速完成旋入过程，不会出现卡滞、乱牙的问题。尾部的钻尾部分采用阶梯钻削结构，钻尖的角度适配薄金属板的钻孔特性，钻孔时排屑顺畅，不会在孔壁周围形成翻边毛刺，钻孔完成后螺纹能顺利跟进啮合，不需要额外清理孔位。在安装边界上，这款螺钉的总长度适配1.

　　2mm到6mm厚度的金属板材连接，头部大直径的设计让它不需要额外加装防水垫圈就能在彩钢瓦屋面安装时实现足够的压紧密封面，配合密封胶条使用时能满足户外屋面的防水要求，螺杆部分的螺纹长度覆盖整个有效连接行程，即使是叠层板材连接也能保证全行程的螺纹啮合强度。建模过程中对螺纹牙型、钻尾切削刃、头部槽型的细节都做了还原，能直接用于装配干涉检查、紧固件选型校核、装配工艺模拟等场景，结构工程师在做轻钢结构、钣金设备设计时，可以直接调用这个模型完成整机的装配验证，核对螺钉安装时的头部空间、旋入行程是否和周边构件存在干涉，提前规避装配时出现的空间不足、啮合长度不够等问题。
