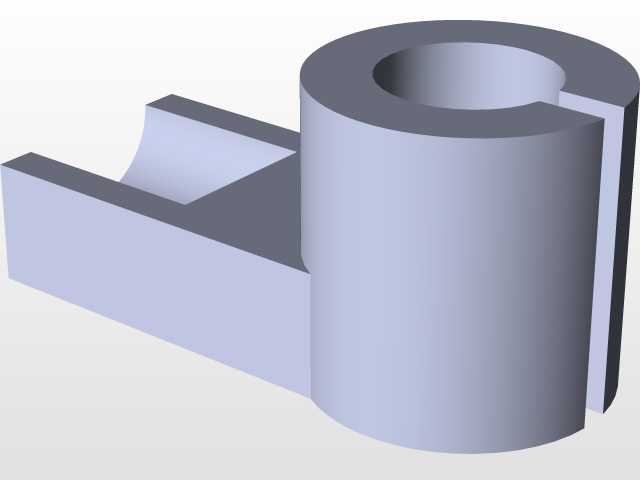

带侧支板开口轴套类机械构件

　　该构件属于机械传动与支撑系统中的常用配套零件，主体为带轴向开口的筒状轴套结构，一侧延伸出带弧形避让槽的平板支脚，整体采用一体化成型结构设计，在实际生产场景中多用于轻载工况下的轴类零件径向定位、滑动支撑以及相邻构件的连接固定。从结构设计逻辑来看，筒身的轴向开口并非工艺缺口，而是特意预留的弹性调节余量，当轴件穿入筒腔后，可借助开口处的微小形变补偿轴径的公差偏差，同时在长期磨损后可通过紧固件收合开口间隙，补偿磨损量，延长零件的整体使用寿命，无需频繁更换整套支撑构件。侧方延伸的支板并非简单的安装定位结构，板面上的弧形避让槽是经过配合尺寸校核设计的，当该构件安装在设备基座上时，弧形槽可避开相邻位置的轴端、紧固件头或者管线排布空间，

　　避免装配过程中出现干涉问题，同时支板的平面可作为安装基准面，与设备安装面完全贴合，保证筒腔轴线与配合轴的轴线同轴度控制在合理公差范围内，避免出现偏磨、卡滞等运行故障。在实际应用场景中，这类零件常见于小型输送线的从动辊支撑端、轻工设备的连杆铰接部位、工装夹具的定位支撑单元，既可以作为滑动轴承衬套使用，也可以作为铰接支座承担径向载荷与小幅的轴向限位作用。设计过程中需要重点关注几个尺寸边界：首先是筒腔的内径尺寸与配合轴的公差配合选择，轻载滑动场景下多采用间隙配合，若需要定位精度更高则可选择过渡配合，同时开口的宽度需要根据筒壁厚度、材料弹性模量计算确定，既要保证足够的形变补偿量，又要避免开口过大导致筒身刚性不足，

　　受力后出现过量形变影响支撑精度。其次是侧支板的厚度与安装孔位的位置尺寸，需要匹配安装基座的螺孔间距，支板底部到筒腔轴线的高度尺寸直接决定了配合轴的安装高度，是整机装配中需要严格管控的关键尺寸，一旦高度偏差超差，会导致相邻传动部件的中心距偏移，引发传动卡顿、噪声过大甚至零件过早失效的问题。另外筒身的外圆与支板的连接处做了圆弧过渡处理，避免应力集中，在长期受交变载荷的工况下，可有效降低连接处开裂的风险，这也是这类一体化支撑构件设计中容易被忽略的细节，很多新手建模时容易直接做直角连接，实际投用后很容易在应力集中位置出现断裂故障。从建模逻辑来看，这类零件适合采用基础特征叠加的方式构建，先通过拉伸生成主体筒身与侧支板的基本轮廓，

　　再通过切除特征完成内孔、开口、弧形避让槽的加工，最后对锐边做倒钝处理、对应力集中位置做圆角过渡，建模过程中需要将关键装配尺寸设置为全局变量，方便后续根据不同工况的载荷、安装空间需求快速调整参数，无需重新绘制整个特征树，提升系列化零件的设计效率。
