机械结构凹腔定位基座三维造型

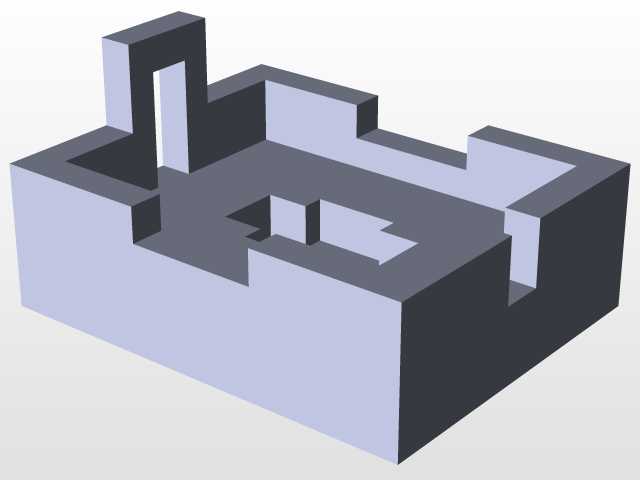

　　该结构件属于工装定位类通用机械零部件，主要应用于小型零部件加工工位的工件承托、装配线的物料定位以及检测工位的载具基座场景，在小尺寸五金件冲压工序、小型电子结构件装配工序中，可作为配套载具的基体结构使用，能够为待加工或待装配工件提供稳定的支撑基准，避免工件在作业过程中出现位移偏差。从结构设计逻辑来看，整体采用一体化块式基体设计，没有额外的拼接装配结构，可通过整块坯料铣削加工成型，减少了装配环节带来的累积误差，基体外侧设置的凸起挡边与内侧的凹腔槽位形成互补的定位结构，外侧挡边可适配工位上的固定卡槽实现快速安装定位，内侧的不同尺寸凹腔则对应不同规格工件的外形轮廓，放入工件后可限制其X、Y两个方向的自由度，

　　无需额外增设夹紧机构即可完成基础定位，适配小批量多品种的柔性作业需求。设计过程中优先考虑了加工工艺性，所有内侧槽位的转角均预留了铣刀加工的避让圆角，没有出现清角死角，可直接采用常规立铣刀完成全部型腔加工，无需后续电火花工序处理，有效压缩加工周期与制造成本；基体底部为完整平面，安装时可直接贴合工位台面，通过侧边的锁紧件即可完成固定，安装边界规整，不需要在台面上预留特殊的避让空间，适配多数常规工装工作台的安装尺寸要求。不同深度的凹腔槽位可分别对应工件不同高度的定位需求，较深的侧腔可容纳工件上的凸起结构，避免工件放置时出现翘曲，较浅的平台区域可作为工件取放时的操作空间，方便操作人员手动取放工件，也可适配机械手的末端夹爪进出作业，

　　不会出现夹爪与基座结构干涉的问题。基体的壁厚设计经过受力校核，在常规的工件压装、钻孔作业载荷下不会出现结构变形，外侧的凸起结构同时兼具加强筋的作用，提升了基体整体的抗扭刚性，长期反复使用后不会出现基准面偏移的问题，可稳定维持定位精度。
