桌面式手动金属冲压夹持工装结构

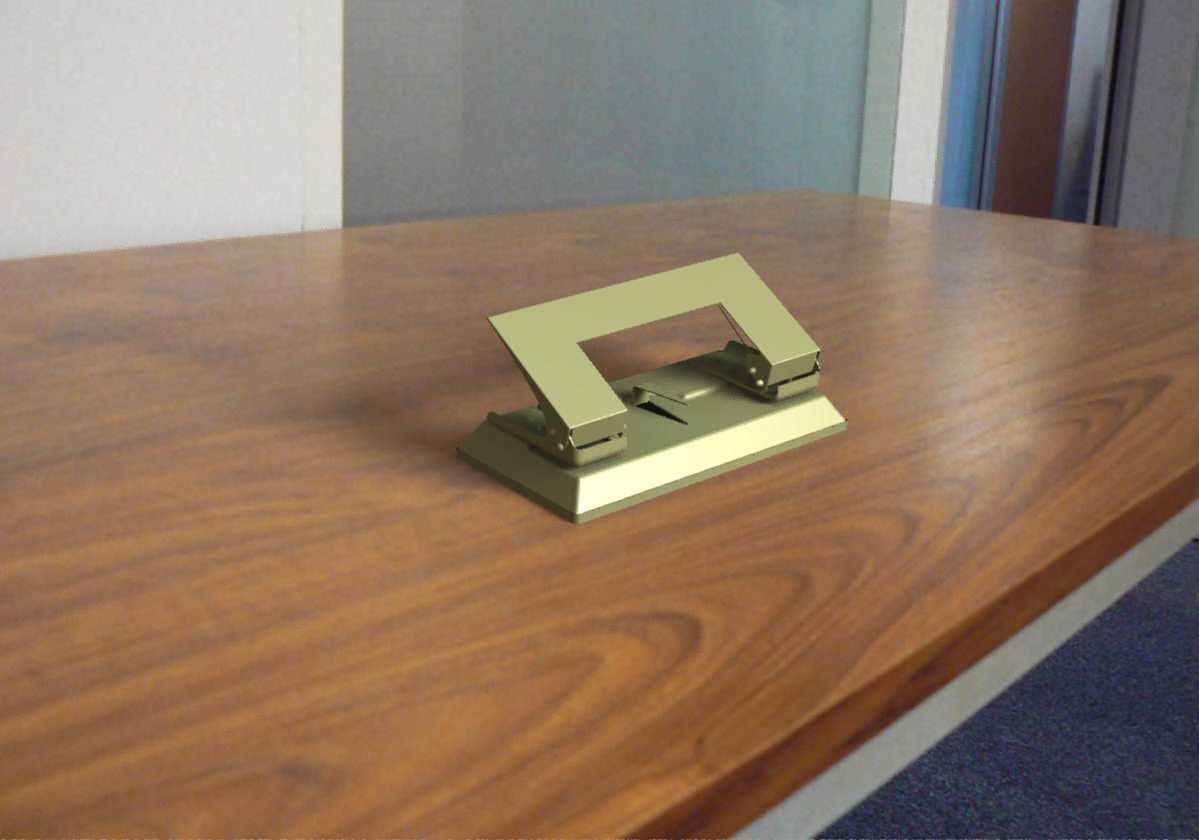

　　这类手动压紧工装常被放置在木质或金属工作台面使用，适配小批量手工加工、样品打样、小件装配的作业场景，无需外接气源或电源，完全依靠手部按压力实现压合动作，对作业场地的配套条件要求极低，很适合维修工位、教学实训台、个人加工坊这类没有配套动力源的场景使用。从结构设计来看，整体采用分体式铰接布局，底部为平整的矩形安装基座，基座上预留了沉头安装孔位，可以通过螺栓直接固定在工作台面，也可搭配快速夹钳座实现临时移位使用，基座的平面度公差控制在0.1mm以内，保证压合时工件不会出现偏移翘边。上部的压臂采用弯折式矩形截面结构，相比平直压臂能在同等按压行程下提供更大的下压行程空间，压臂与基座之间通过两组对称的铰接销轴连接，销轴处加装了薄型耐磨铜衬套，

　　长期反复按压也不会出现铰接松旷的问题，压臂的握持面做了圆角钝化处理，手部按压时不会出现硌手的情况，连续作业的疲劳感更低。压头部分采用可拆卸式设计，可根据待压合工件的外形更换不同形状的压头，比如平压头用于纸张、薄皮革的压痕，带定位槽的压头可用于小五金件的铆接预压，V型压头可适配圆棒类工件的压紧固定，更换压头仅需拧动一颗紧定螺钉即可完成，无需拆解整个铰接结构。从安装边界来看，整体闭合状态下的高度不超过60mm，展开后的最大开口高度可达35mm，基座的长宽尺寸控制在120mm*60mm范围内，不会占用过多工作台面空间，即使在排布密集的实训工位上也能灵活布置。实际使用时，仅需用手掌向下按压压臂的上平面，即可通过铰接结构的力放大作用，

　　将手部的按压力转化为压头垂直向下的压紧力，松开后压臂会在内置的扭簧作用下自动复位，无需手动抬升，单手即可完成取放工件、按压固定的全套动作，作业效率比传统的螺丝压紧式夹具提升60%以上。这类工装的压合面做了喷砂氧化处理，既不会刮伤待加工工件的表面，也能提升自身的耐磨性能，长期使用不会出现压痕凹陷的问题，铰接部位的间隙经过反复调校，压合时压头不会出现横向窜动，保证每次压合的位置精度控制在0.2mm以内，完全能满足小件打样、手工装配的精度要求。
