塑料件双工位卧式专用钻孔加工设备

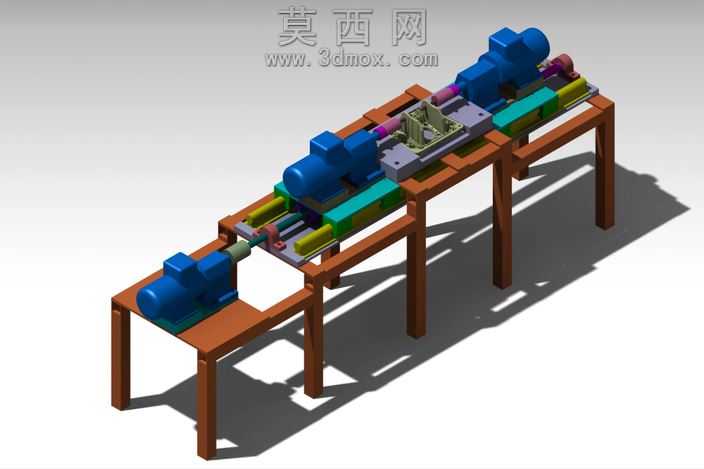

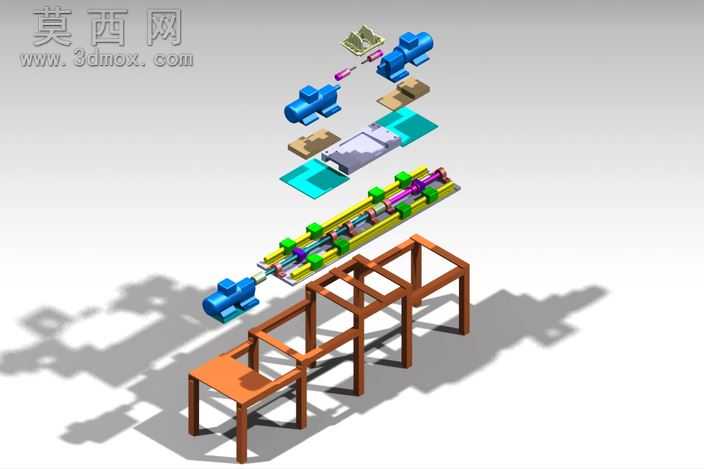

本模型为针对塑料零部件双孔同步加工设计的专用钻孔设备，整体采用三维参数化建模完成，所有零部件按照实际加工装配的尺寸比例搭建，完整还原了设备的真实结构与运行逻辑。建模过程中对设备的支撑框架、进给滑台、钻孔动力头、工件定位夹具等核心模块做了独立的零件建模与装配约束，支撑框架采用型钢焊接式机架结构，建模时还原了型材的截面特征与连接节点的细节，保证机架的承重结构符合实际力学设计要求。三组卧式布置的钻孔动力头沿工件输送方向排布，其中两组用于工件双孔的同步钻削加工，第三组可适配辅助工序加工需求，每个动力头都匹配了独立的伺服进给滑台，滑台部分还原了导轨、滑块、丝杠传动的细节结构，可直观展示进给运动的传动路径。工件定位夹具设置在设备中部的安装工位，建模时还原了夹具的定位基准、压紧组件的结构，可清晰展示塑料工件的装夹定位方式，保证钻孔位置的加工精度。渲染阶段采用工业产品常用的哑光金属材质模拟机架与传动部件，蓝色烤漆材质模拟动力头的电机外壳，半透明材质模拟工件加工区域的防护结构，搭配柔和的环境光与定向阴影，清晰区分不同部件的材质属性与装配层次，让整体模型的视觉呈现贴近真实设备的外观效果。设计思路围绕塑料件钻孔加工的专用需求展开，采用多工位并行加工的布局，相比单工位钻机可大幅提升塑料件双孔加工的效率，同时卧式的动力头布置更适配长条型塑料工件的水平装夹需求，避免立式加工时工件装夹不便、排屑不畅的问题，夹具的定位设计针对待加工塑料件的外形特征做了仿形处理，可有效减少塑料件装夹时的变形问题，保证钻孔的位置精度与加工一致性，整体结构紧凑，传动路径清晰，可作为专用钻孔设备设计、塑料件加工工装开发的参考三维模型。
