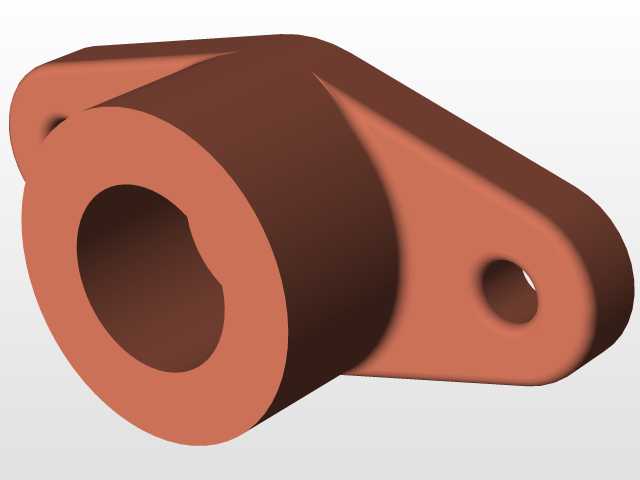

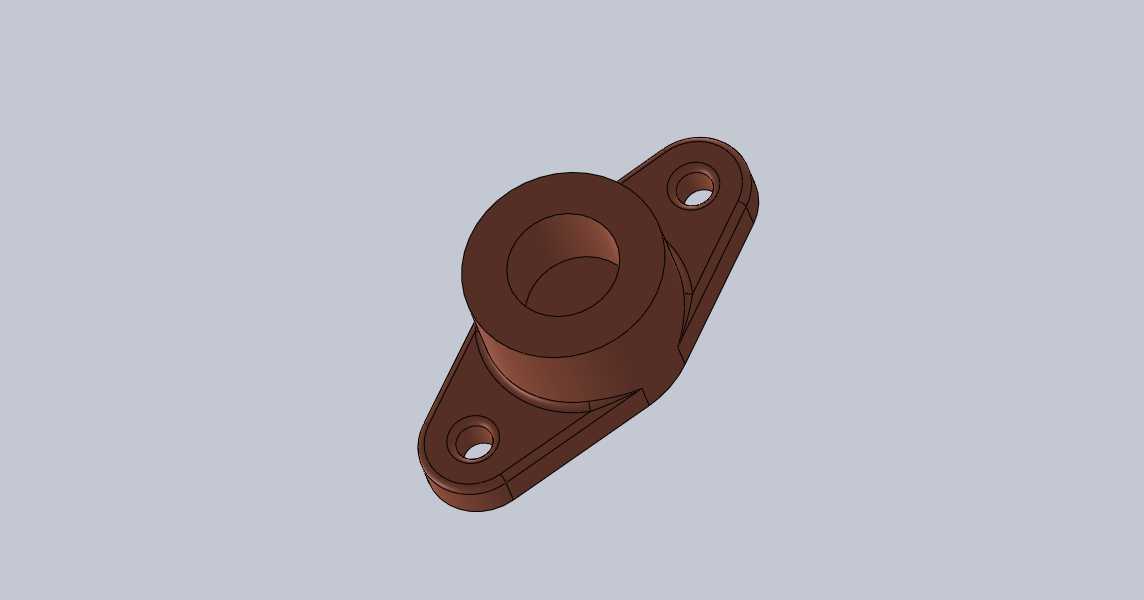

带双耳安装座的法兰式轴套支撑构件

　　这类带双耳安装结构的法兰式轴套支撑件，在轻工输送设备、小型农用机具、通用传动机构中应用十分广泛，核心作用是为旋转轴类零件提供稳定的径向支撑，同时通过自身的安装结构直接固定在设备的墙板或机架平面上，省去额外加工轴承安装位的工序，降低小型设备的机架加工成本。从结构设计逻辑来看，主体的筒状部分是核心的支撑腔体，内部通孔用于穿过传动轴，腔体壁厚根据常规工况下的径向载荷做了均匀过渡，靠近法兰端的位置做了局部加厚，用来抵消轴运转时产生的端部弯矩，避免长期受力后筒壁出现形变开裂。两侧延伸出的安装耳采用和主体一体化的结构设计，没有额外拼接焊缝，整体受力连续性更好，每个安装耳上都预制了光孔，安装时直接穿入螺栓即可完成固定，

　　两个安装孔的中心距经过匹配常规小型设备的安装孔位标准设计，适配多数通用机架的安装间距，不需要现场重新配打孔位。法兰端的端面做了精磨处理，安装时可以和被连接件的平面完全贴合，避免出现安装倾斜导致轴系运转别劲的问题，筒身和安装耳的过渡位置做了圆弧倒角处理，既可以消除加工时的应力集中点，也能避免安装时锐边划伤操作人员。从安装边界来看，构件整体的外轮廓尺寸适配直径30mm以内的常规光轴安装需求，安装后突出机架平面的高度控制在合理范围，不会和周边的传动轮、连杆等运动部件产生干涉，安装耳的外边缘距离筒身中心的距离经过优化，在保证安装螺栓有足够扳手空间的前提下，尽可能缩小了整体占用的安装面积，适合在设备内部空间紧凑的位置布置。

　　日常使用中这类支撑件可以配合铜套或者含油轴承使用，不需要额外设计复杂的润滑回路，维护成本极低，对于转速不超过1500转、径向载荷中等的传动场景适配性极强，很多小型食品输送线、包装辅助设备的从动轴支撑端都会采用这类结构，相比标准轴承座的成本更低，安装调试的效率也更高，结构一体成型的设计也减少了装配环节的累积误差，能有效提升轴系运转的同轴度，降低运转过程中的异响和磨损速度。
