机械构件类组合式安装基座结构设计

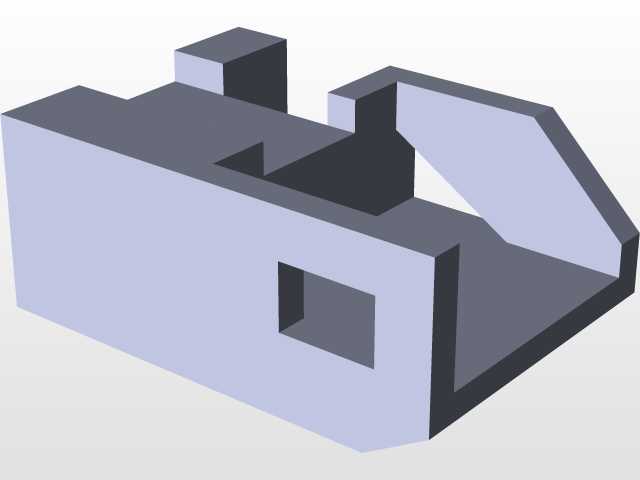

　　该结构件属于工业设备配套的安装基座类构件，主要应用于中小型自动化生产线的工位承载、专用检测设备的主体支撑、小型加工单元的机架定位场景，在实际产线布局中，这类构件承担着上部功能模块的载荷承载、相邻组件的安装定位、作业工位的基准面校准多重作用，区别于标准型材拼接的机架，该一体化结构的刚性表现更稳定，长期承受交变载荷时不会出现型材拼接处的间隙松动问题，适合对安装基准精度要求较高的作业工位使用。从结构设计逻辑来看，整体采用块式主体加侧向延伸支撑的布局，主体部分预留的方形镂空结构并非减重设计，而是为穿设线缆、安装嵌入式检测传感器预留的走线路径与安装空间，上部凸起的两个定位凸台，分别对应上部功能模块的定位销孔与锁紧螺栓安装位，

　　凸台的高度差经过匹配计算，可保证上部模块安装后保持水平基准，无需额外加装调整垫片。侧向延伸的斜向支撑结构，主要用于抵消上部模块作业时产生的侧向倾覆力矩，当上部安装的执行机构做水平方向往复动作时，斜向支撑可将侧向力传导至安装基础面，避免主体结构出现单侧形变。在安装边界层面，该构件底部为全平面接触设计，安装时可直接固定在T型槽工作台或者预埋钢板的设备基础上，底部无需额外加工避让槽，整体外形的长宽高比例适配多数中小型工位的安装空间，不会占用过多产线横向排布空间，相邻工位的管线可通过主体侧面的镂空区域跨接排布，减少产线明线的外露长度。结构的壁厚设计遵循等强度原则，主体承载区域壁厚保持一致，凸台与主体衔接处做了圆弧过渡处理，

　　可避免应力集中导致的开裂问题，在实际建模过程中，所有安装孔位的位置公差均按照IT7级精度设定，可满足常规工业设备的安装互换要求，不需要针对每个安装位做单独的配钻加工。这类一体化结构的基座相比焊接式机架，省去了焊接后时效处理、焊后二次机加工的工序，加工周期更短，批量生产时的精度一致性更好，适合在标准化的小型设备单元中批量配套使用，在实际设备维护过程中，若基座出现磨损可直接整体替换，不需要重新做焊接校准，能大幅缩短产线的停机维护时间。
