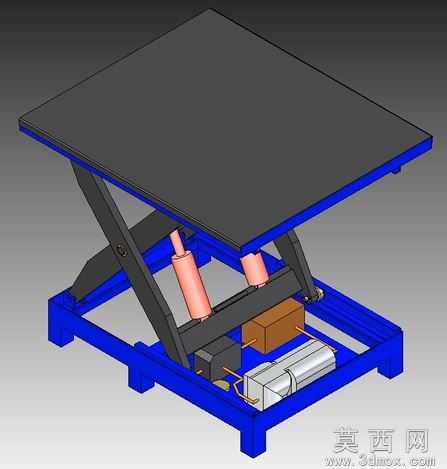

双缸液压驱动剪式升降台三维设计模型

本款剪式升降台三维模型采用自底向上的建模流程搭建，首先完成底部承载框架、剪叉臂组、顶部承载平台的基础轮廓草绘，通过拉伸、切除、倒角等基础特征命令生成各零件的实体结构，随后完成铰接销轴、液压油缸、动力单元、液压管路等配套零部件的独立建模，所有零件按照实际装配约束完成总装，添加同轴、重合、距离等配合关系保证剪叉结构的运动自由度符合真实升降逻辑，可模拟升降过程的运动干涉校验。参数设计阶段严格遵循起重装卸设备的设计规范，剪叉臂采用对称双组布局，铰接点位置经过力学核算保证升降过程的受力均匀，双液压油缸的安装角度、行程参数匹配升降高度需求，底部框架预留的动力单元安装位、顶部平台的承载面尺寸均按照常规工业升降作业的载荷要求设定，各铰接处的销轴直径、臂架板材厚度均参考同吨位升降台的设计标准取值。渲染材质方面，底部框架与剪叉臂主体赋予蓝色金属漆材质模拟工业设备的涂装效果，顶部承载平台赋予深灰色磨砂金属材质模拟防滑工作台面，液压油缸缸筒赋予亮面金属材质、活塞杆赋予抛光金属质感，动力单元的电机、阀块等部件分别对应铸铁、铸铝的材质表现，液压管路赋予深色橡胶材质，整体渲染效果还原了真实工业设备的视觉质感。结构原理上，该升降台依靠剪叉臂的铰接折叠实现高度变化，通过双液压油缸的伸缩推动剪叉臂绕铰接点转动，从而带动顶部平台完成垂直升降动作，底部集成的液压动力单元为油缸提供压力油，配套的控制阀组可控制升降速度与锁止位置，剪叉结构的对称布局保证了平台升降过程的稳定性，避免偏载带来的侧倾风险。软件兼容层面，模型包含Solid Edge格式的原始三维装配与零件文件，同时附带AutoCAD格式的二维工程图纸，可直接在对应版本的软件中打开编辑，也可通过中间格式导入SolidWorks、UG、ProE等主流三维设计软件进行修改调整，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为起重装卸设备、液压传动课程的教学案例，帮助学习者理解剪叉升降机构的运动原理、液压驱动系统的布局逻辑，也可作为非标升降设备研发的参考原型，设计人员可根据实际载荷、升降高度需求调整参数快速衍生出适配不同场景的定制化升降台方案，还可用于设备演示动画制作、虚拟仿真教学等场景。
