剪叉式液压升降作业平台三维数模

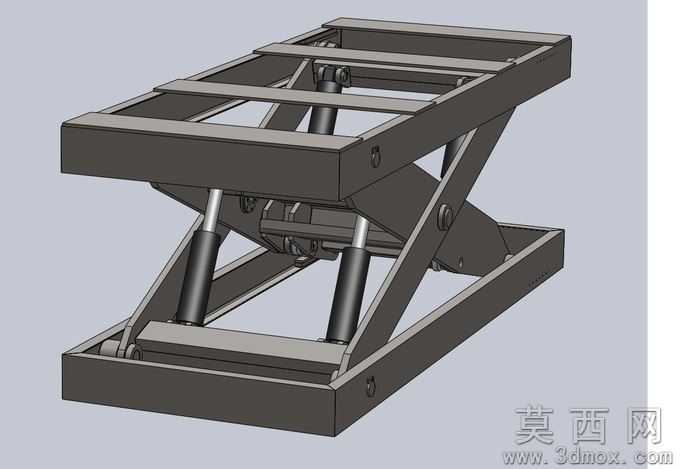

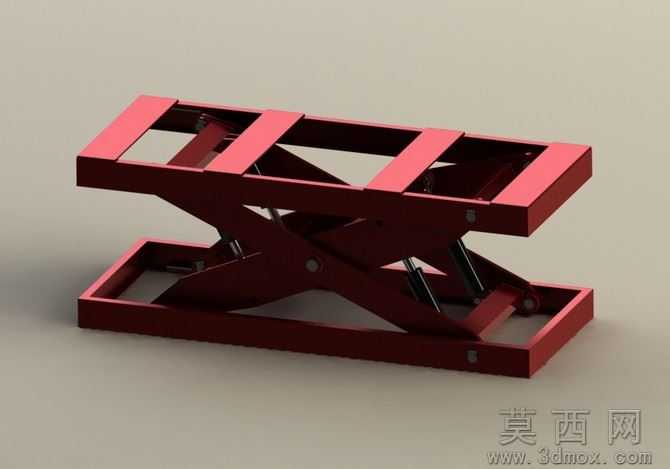

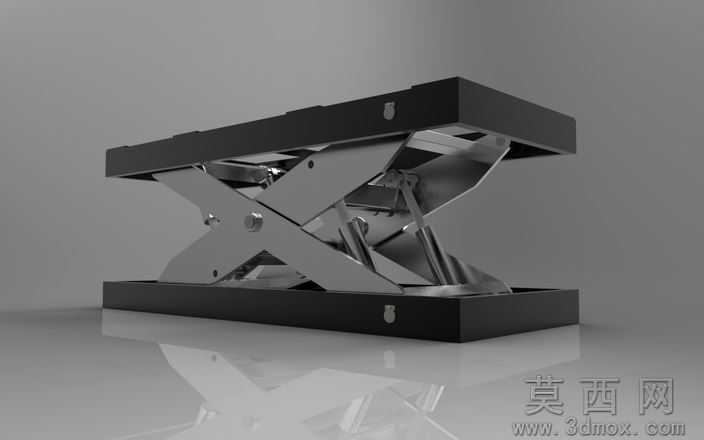

本模型为剪叉式液压升降作业平台完整三维设计数模，建模阶段采用自底向上的装配设计流程，首先完成上下承载平台框架、交叉剪臂、铰接销轴、液压油缸、底部安装底座等单个零件的特征建模，通过拉伸、切除、倒角、镜像等基础特征命令构建零件实体，对铰接孔位、油缸安装座等关键配合位置严格按照传动几何关系设定尺寸参数，完成零件建模后按照实际装配约束关系完成总装，添加重合、同轴心、距离等配合约束，还原剪叉机构真实的运动自由度，可直接进行升降行程的运动仿真验证。参数设计层面，模型设定了标准升降行程参数，剪臂采用对称双组交叉布局，铰接点位置经过力学优化，保证升降过程中平台始终保持水平状态，液压油缸的安装角度、伸缩行程与举升载荷、升降高度参数匹配，上下平台采用框架式结构设计，在保证承载强度的同时降低整体自重，各铰接位置预留了标准轴承与销轴的安装间隙，符合实际机械加工的公差设计要求。渲染材质方面，模型对金属结构件赋予了哑光深灰钢材材质，液压油缸缸筒赋予抛光金属材质，活塞杆赋予镀铬亮面金属材质，底座与平台框架添加了焊接纹理细节，渲染效果还原了工业设备的真实金属质感，同时附带独立的渲染效果图文件，可直接用于方案展示。结构原理上，该设备采用剪叉式伸缩支撑结构，通过两组对称布置的液压油缸提供举升动力，油缸伸缩时带动交叉布置的剪臂绕铰接点转动，带动上部平台沿垂直方向平稳升降，相比单臂升降结构具备更高的承载稳定性与抗偏载能力，底部框架可直接固定于地面或移动底盘，上部平台可根据使用需求加装防护栏、输送辊道等附属结构。软件兼容层面，模型提供SolidWorks原生格式文件，同时附带STEP、IGES通用中间格式，可兼容Pro/Engineer Wildfire、UG、CATIA等主流三维设计软件打开编辑，不同软件导入后可保留完整的装配结构与实体特征，方便使用者根据自身需求修改参数、调整结构。研发教学应用层面，该模型可作为液压升降设备研发的参考方案，用于举升载荷校核、结构强度有限元分析、液压系统选型计算的基础数模，也可作为机械原理课程中连杆传动机构、液压传动应用的教学案例，帮助学习者理解剪叉升降机构的运动原理、装配约束关系与工程设计要点，也可用于职业院校机械设计相关课程的三维建模实训素材。
