液压双剪叉固定式剪式升降机三维 SolidWorks 模型图纸

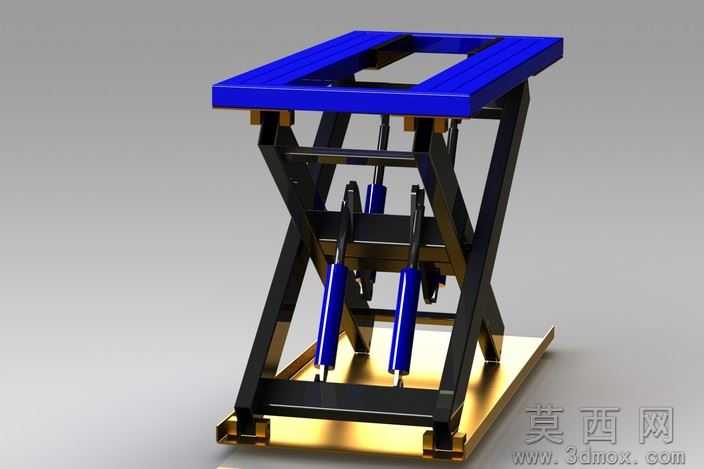

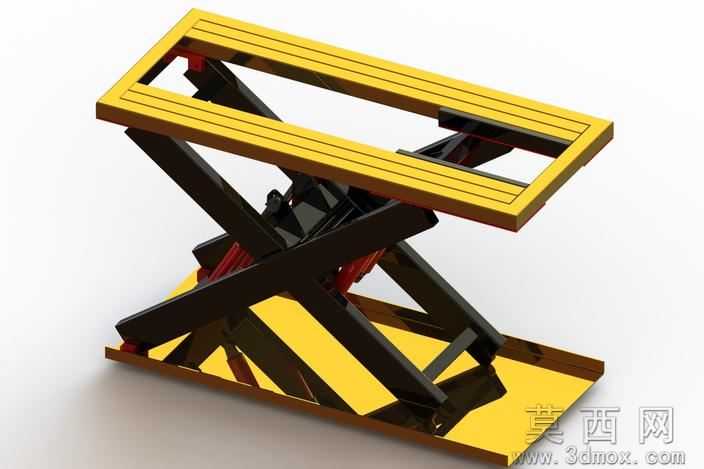

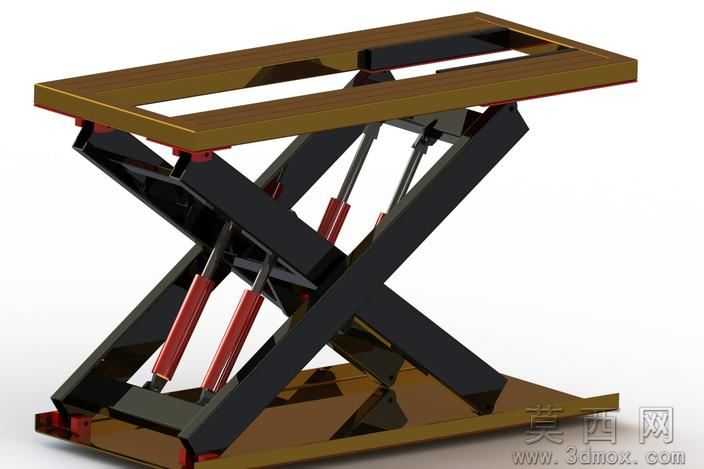

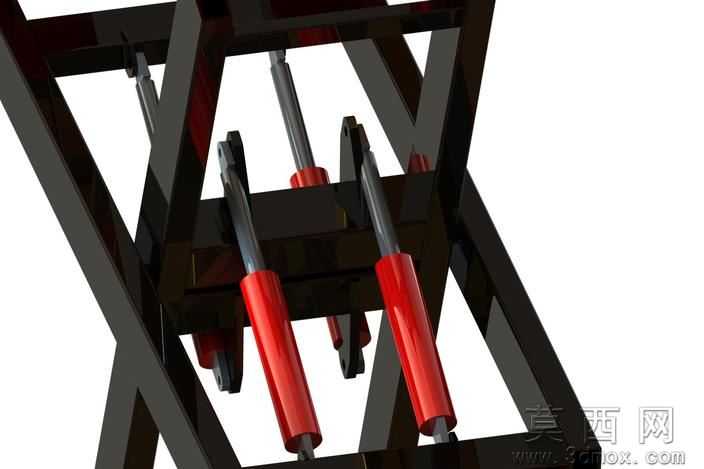

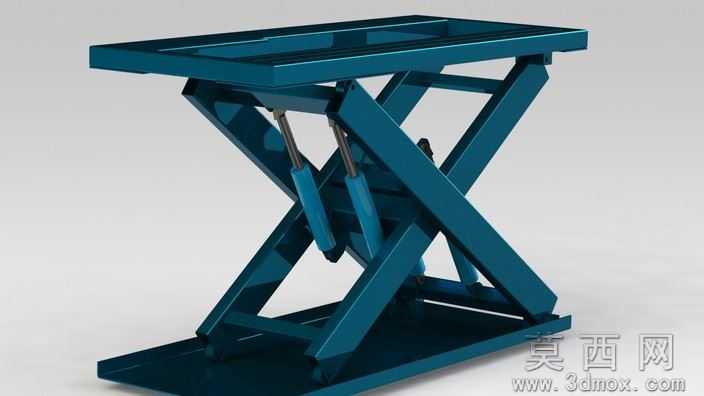

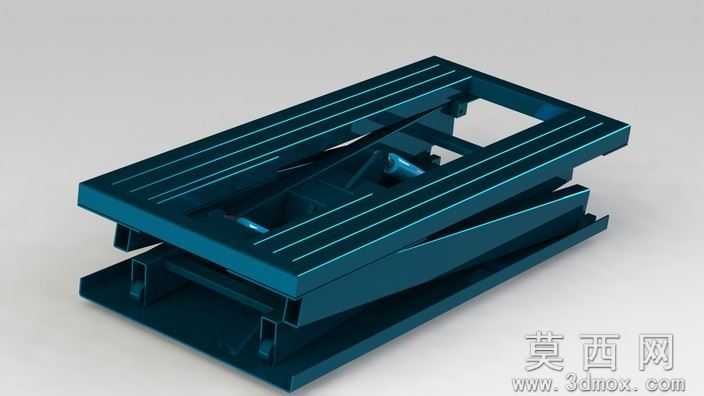

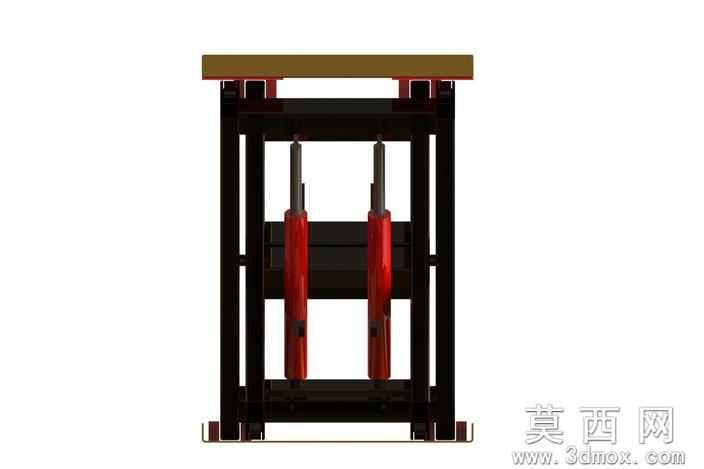

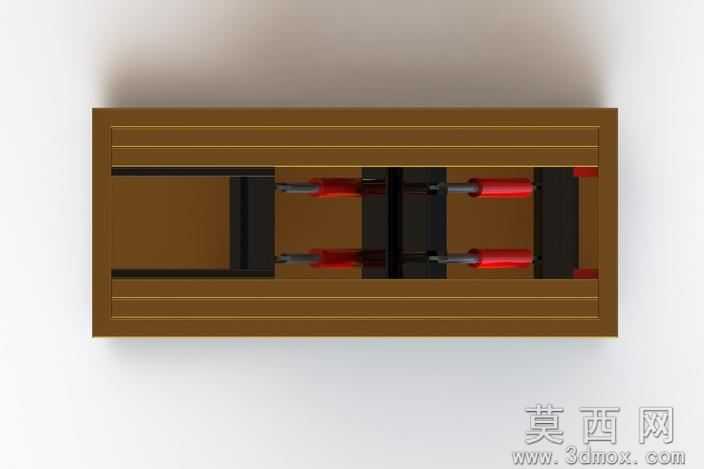

本款剪式升降机三维模型全程使用 SolidWorks 软件完成建模绘制，整体采用双剪叉支撑结构搭配液压油缸驱动，是固定式升降装卸通用设备。建模阶段先拆分底座、剪叉臂、升降台面、液压油缸、销轴连接件等独立零部件逐一绘制草图，运用拉伸、旋转、切除、倒角等基础特征命令完成零件实体构建，针对剪叉铰接部位重点做孔位配合草图约束，保证销轴装配间隙符合机械加工标准。 零部件绘制完成后进入装配体模块，通过同轴心、重合、平行等标准配合约束组装底座与剪叉支架，两组液压油缸分别铰接于上下剪叉臂之间，模拟举升推拉传动结构，可拖动升降台面完成升降行程运动仿真，直观验证剪叉机构举升、回落无干涉。模型台面采用中空框架结构，预留设备安装固定孔位，底座加厚板材建模提升承重结构强度，所有钣金、焊接件均按实际生产尺寸还原建模，油缸管路安装位同步设计到位。 模型可直接导出 STEP、IGS 通用中间格式适配 UG、Creo 等其他三维软件，也能在 SolidWorks 内一键生成工程图纸，自动标注尺寸公差、焊接符号、装配明细，适配车间加工出图需求。整体建模逻辑贴合机械设计流程，完整还原液压剪叉升降机传动、支撑、承载核心结构，可供机械设计人员学习剪叉升降机构运动原理，也可作为仓储装卸、车间流水线升降设备的设计参考模型，便于在此基础上修改台面尺寸、油缸推力、剪叉臂厚度完成定制化升降设备二次开发。
