ATV用6英寸宽100mmPCD轮毂结构设计

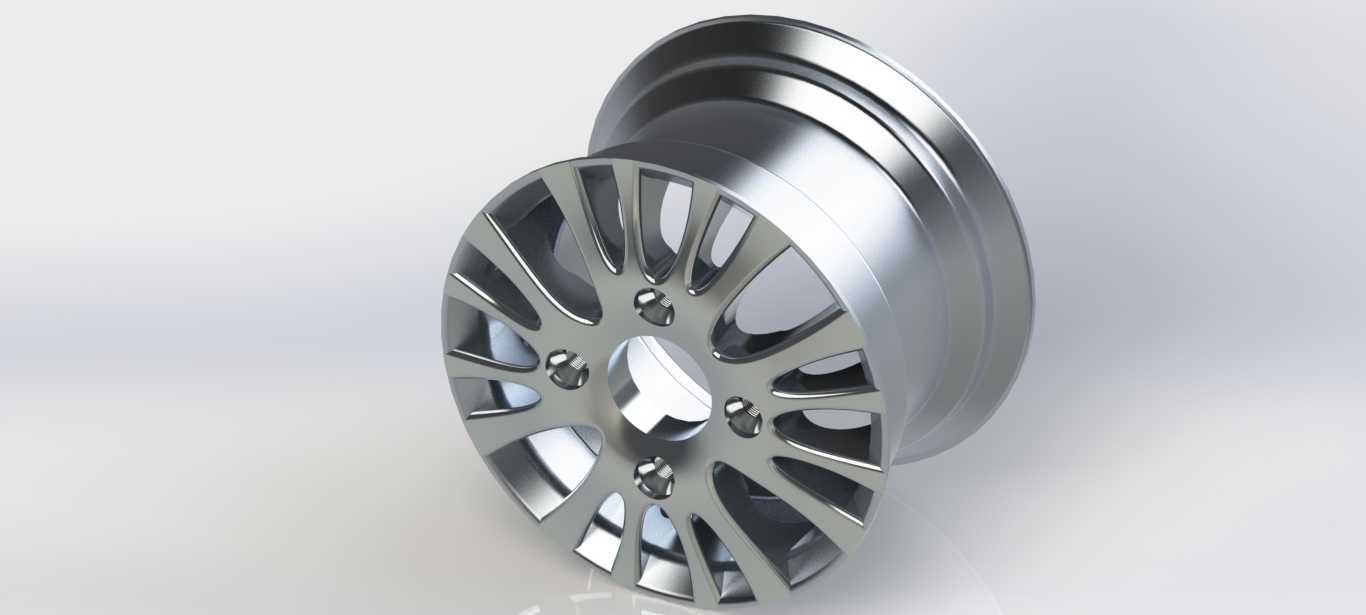

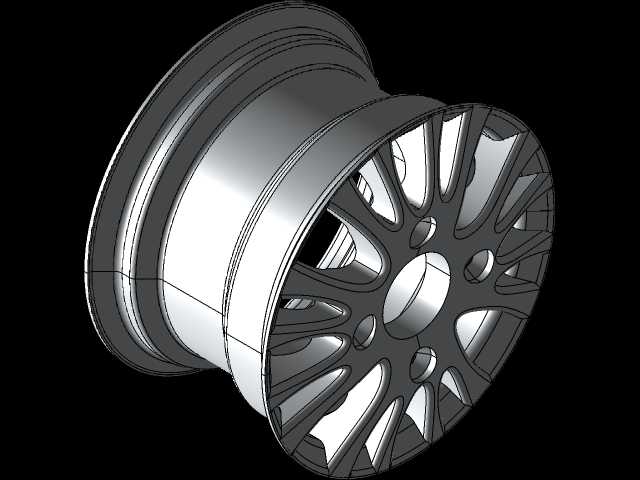

　　这款轮毂针对全地形车的非铺装路面行驶工况开发，适配沙滩、林地、山地等复杂越野场景，是全地形车行走系统的核心承载部件，直接承担整车重量传递、路面冲击缓冲、驱动力矩输出的核心作用，匹配对应规格的低压越野轮胎后，可满足全地形车在低附着力路面的抓地需求，同时兼顾铺装路面短途行驶的稳定性要求。设计阶段优先考虑轮辐的载荷分布合理性，多辐条的镂空结构并非单纯追求视觉效果，每一处辐条的弧度、厚度都经过受力路径优化，在保证整体抗冲击强度的前提下，尽可能降低旋转件的非簧载质量，减少悬挂系统的动态响应负担，提升整车在颠簸路面的行驶平顺性。安装接口采用4螺栓布局，节圆直径设定为100mm，匹配市面上多数中小排量全地形车的转向节安装法兰，

　　螺栓孔位的位置度公差严格控制在0.1mm以内，避免安装后出现车轮动平衡超差、行驶抖动的问题。轮辋宽度设定为6英寸，适配胎宽区间覆盖常用的全地形车越野轮胎规格，轮辋的胎圈座位置做了强化凸缘设计，防止低胎压越野行驶时轮胎脱圈，同时轮辋的气门嘴安装位预留了足够的操作空间，方便后期充气、胎压检测模块的加装。整体造型采用亮面金属质感的曲面过渡，辐条之间的镂空区域同时承担刹车系统散热的作用，车辆连续制动产生的热量可以通过辐条间隙快速随气流排出，避免刹车热衰减带来的安全隐患。轮辋的中心孔做了倒角导向设计，安装时可以快速对准半轴轴心，降低装配难度，中心孔与轴头的配合间隙控制在合理范围，既保证装配便利性，又避免配合间隙过大带来的轮毂偏磨问题。

　　在结构强度校核阶段，针对越野场景常见的侧向冲击、垂直跌落冲击、扭转力矩传递三类工况做了针对性的结构强化，辐条与轮辋的连接位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂，轮辋的边缘卷边结构可以在轮胎受到侧向挤压时提供足够的支撑力，防止轮辋变形。
