间歇传动用槽轮式日内瓦机构结构

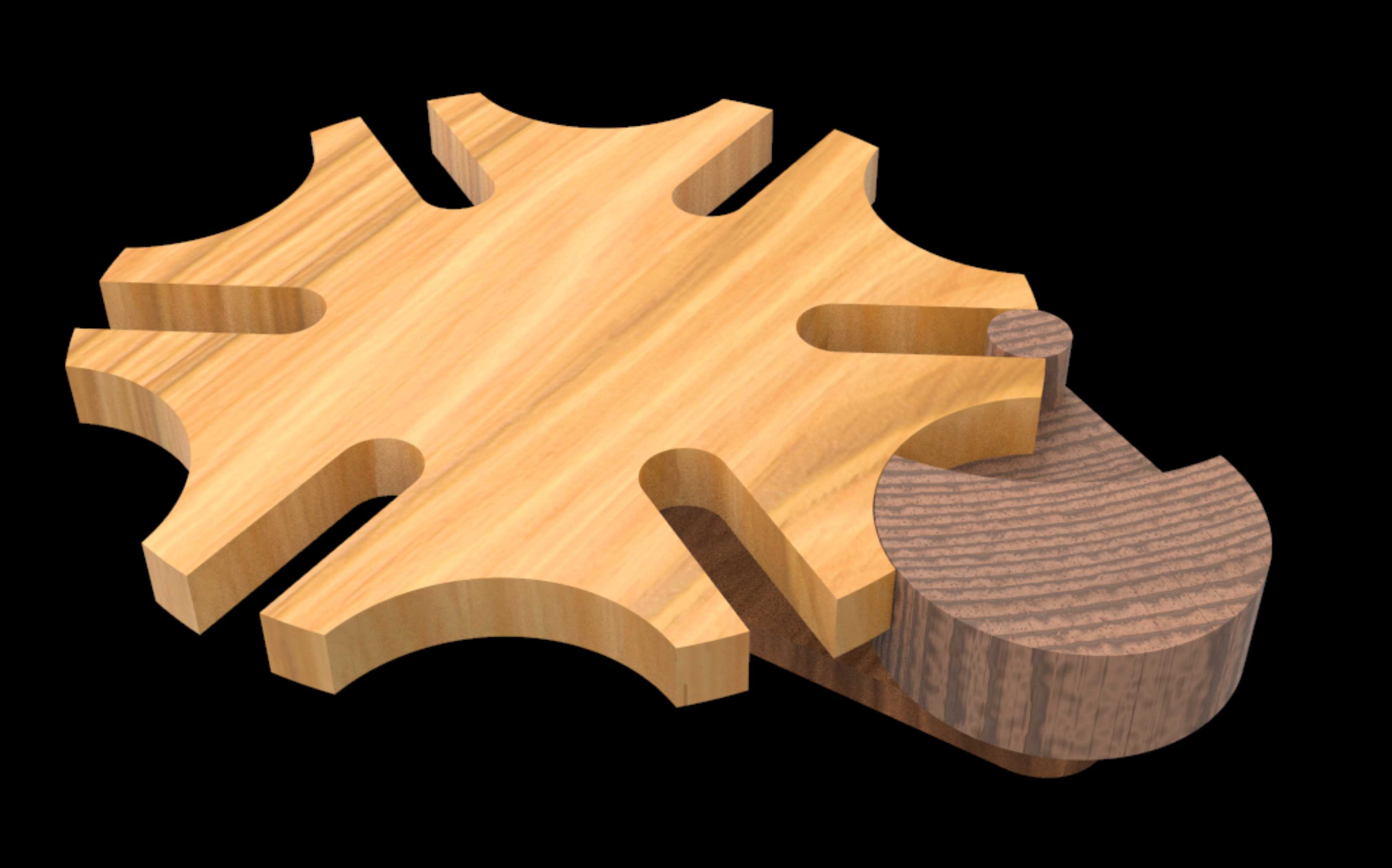

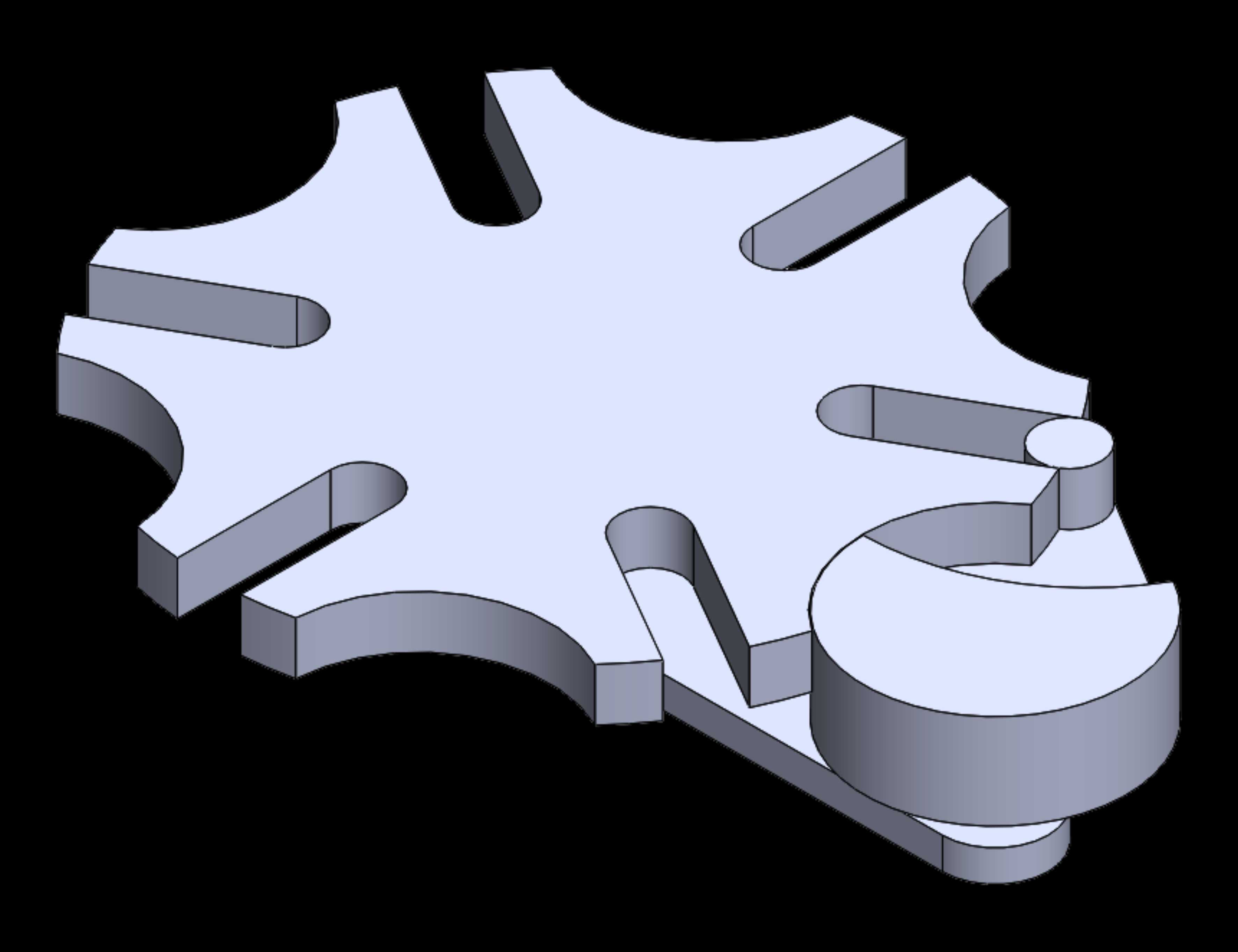

　　在多工位自动化装配线、轮转式印刷设备、电影胶片牵引机构、多刀半自动车床转塔刀架进给系统中，这类间歇式分度传动结构是核心执行部件，负责将连续输入的匀速旋转运动，转化为输出端周期性的转-停交替动作，满足工位切换、步进送料、周期分度的实际工况需求。不同于棘轮传动存在的冲击大、噪音高、传动精度不足的问题，这类槽轮式日内瓦机构在中低速分度场景下，传动平稳性更好，分度定位精度可控，结构组成简单，日常维护成本低，在轻工、印刷、机床、包装等行业的中小型设备上应用十分广泛。从结构设计逻辑来看，该机构核心由带圆柱销的主动拨盘、带径向槽的从动槽轮两部分组成，主动拨盘做连续匀速回转时，圆柱销进入从动槽轮的径向槽阶段，会拨动槽轮转过固定的分度角度，

　　当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧贴合卡紧，让槽轮保持静止锁止状态，直到圆柱销进入下一个径向槽，再次启动分度动作，整个过程中输出端的旋转方向始终保持一致，不会出现反向回转的情况。设计这类机构时，首先要根据实际工位需求确定槽轮的槽数，常见的槽数为4、6、8槽，槽数越少，单次分度的转角越大，运动过程中的角加速度峰值越高，带来的传动冲击也会相应提升，因此高速分度场景通常会优先选择槽数更多的结构，但槽数过多会导致槽轮整体尺寸增大，锁止弧的定位可靠性下降，需要结合设备的安装空间、分度节拍、负载大小综合权衡。在安装边界的把控上，要严格保证主动拨盘与从动槽轮的中心距符合设计公差要求，

　　中心距偏差过大会导致圆柱销进出径向槽时出现卡滞、磨损加剧的问题，甚至会导致锁止弧无法正常贴合，出现静止阶段槽轮窜动的情况，直接影响分度定位精度。主动拨盘上圆柱销的回转半径需要与槽轮的径向槽深度匹配，既要保证圆柱销能顺利带动槽轮转位，也要避免转位结束时圆柱销与槽轮槽底发生碰撞干涉。这类结构的从动槽轮每次转位的角度是固定值，无法实现无级调节的分度需求，因此在选型时要提前确认设备的工位分度角是否与机构的固定转角匹配，若需要可变分度的场景，则不适合选用这类固定分度的日内瓦机构。实际装配过程中，要在槽轮的径向槽工作面、圆柱销接触面、锁止弧配合面预留合适的润滑间隙，定期补充润滑脂，降低长时间运行带来的接触磨损，避免因磨损间隙过大导致分度精度下降、传动冲击增大的问题。
