花边水果盘注塑成型模具结构设计

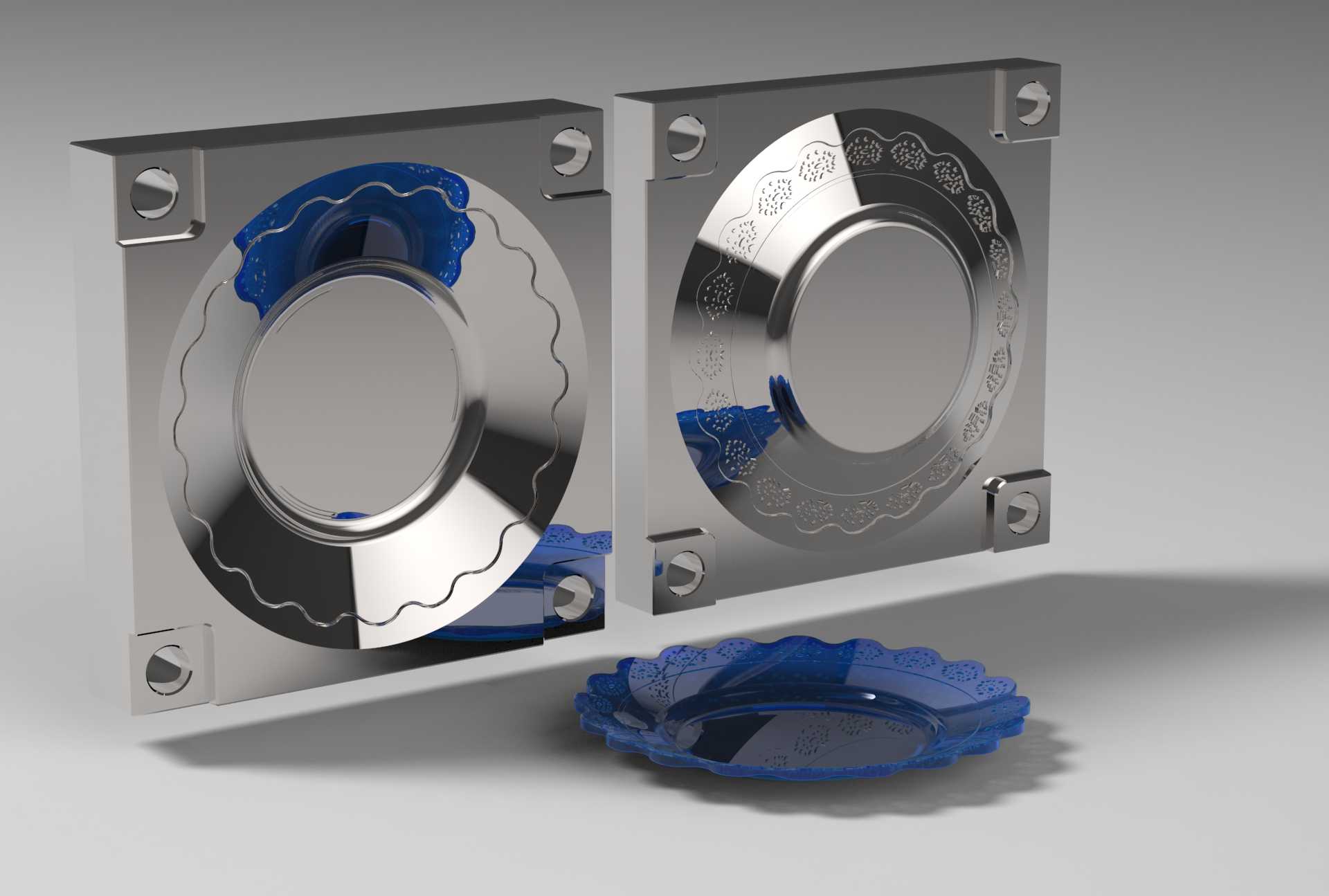

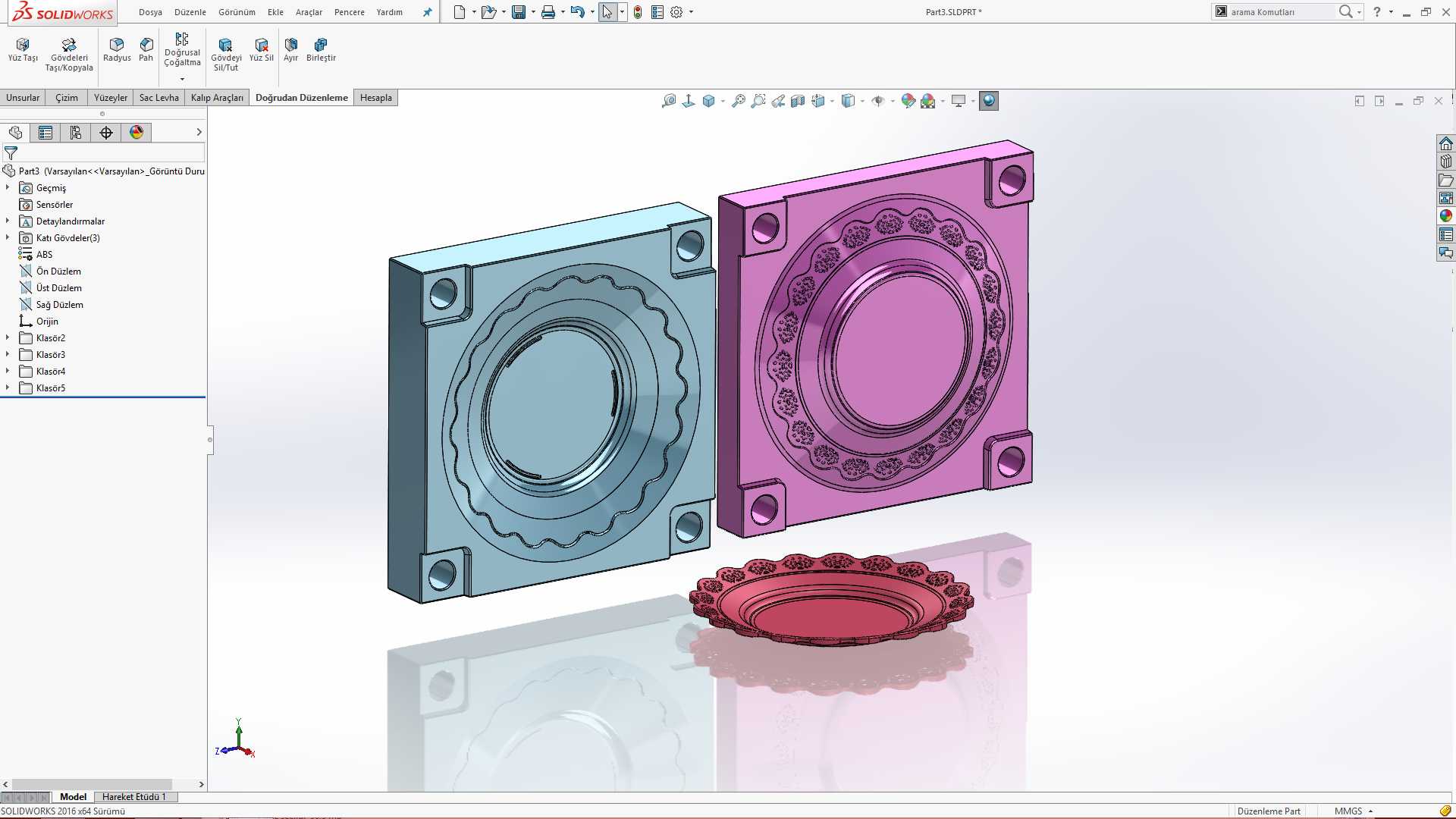

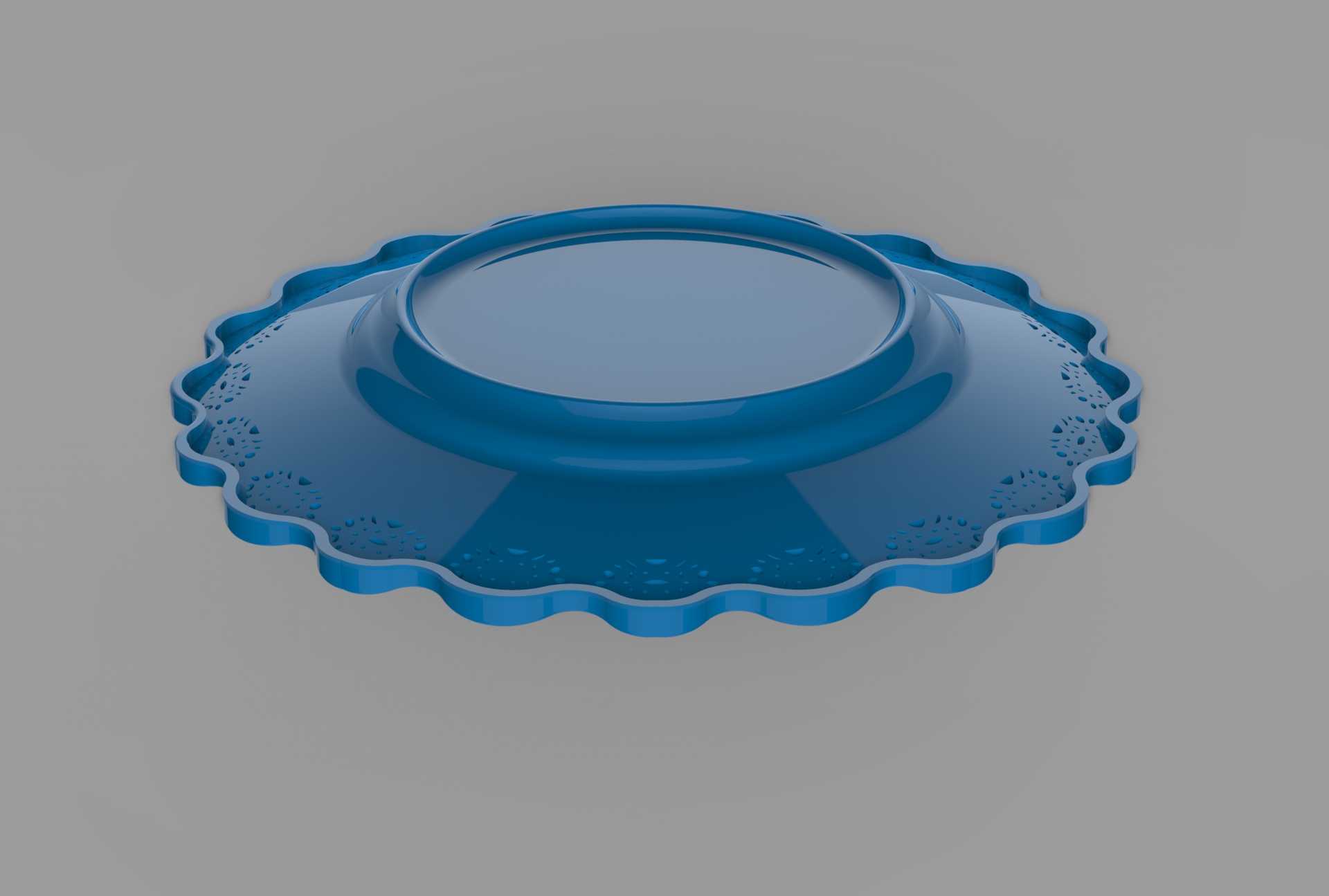

　　这套模具对应花边款水果盘的批量注塑生产需求，面向日用塑料制品加工场景，适配常规卧式注塑机的安装规格，模架采用标准方正板式结构，四角设置带沉孔的安装位，可直接匹配注塑机模板的T型槽压装固定，无需额外加工过渡连接结构，模架整体厚度、开模行程预留量均适配常见120-160吨锁模力的注塑设备参数，能直接纳入现有日用塑件生产线排产。模具分为定模、动模两个核心成型部分，定模型腔加工有连续的花边纹理与环形装饰凹槽，对应水果盘正面的装饰结构，动模型芯对应水果盘的背面承托结构，分型面设置在水果盘外缘花边的最大轮廓处，能最大程度减少开模时的塑件拉扯变形，避免花边位置出现飞边、缺料等成型缺陷。设计时优先考虑了成型后的脱模顺畅性，

　　型芯表面做了合理的脱模斜度处理，对应花边的凹凸位置做了圆角过渡，既避免脱模时刮伤塑件表面，也能减少注塑过程中熔体填充的阻力，让PP、PS等常用日用塑料熔体可以快速充满整个模腔，减少熔接痕、缺胶的不良概率。冷却水路围绕模腔与型芯做环形排布，进出水接口设置在模架侧部，可直接对接车间现有冷却水循环系统，保证模温均匀分布，避免塑件因冷却不均出现翘曲变形，尤其是水果盘较薄的盘沿位置，冷却回路做了近距离贴合设置，缩短成型冷却周期，提升批量生产效率。排气槽开设在分型面的花边末端位置，深度控制在塑料熔体不溢料的阈值内，可快速排出模腔内的空气，避免塑件边缘出现烧焦、气泡问题。顶出结构采用均匀分布的顶杆布局，顶杆位置对应水果盘背面的非外观面，

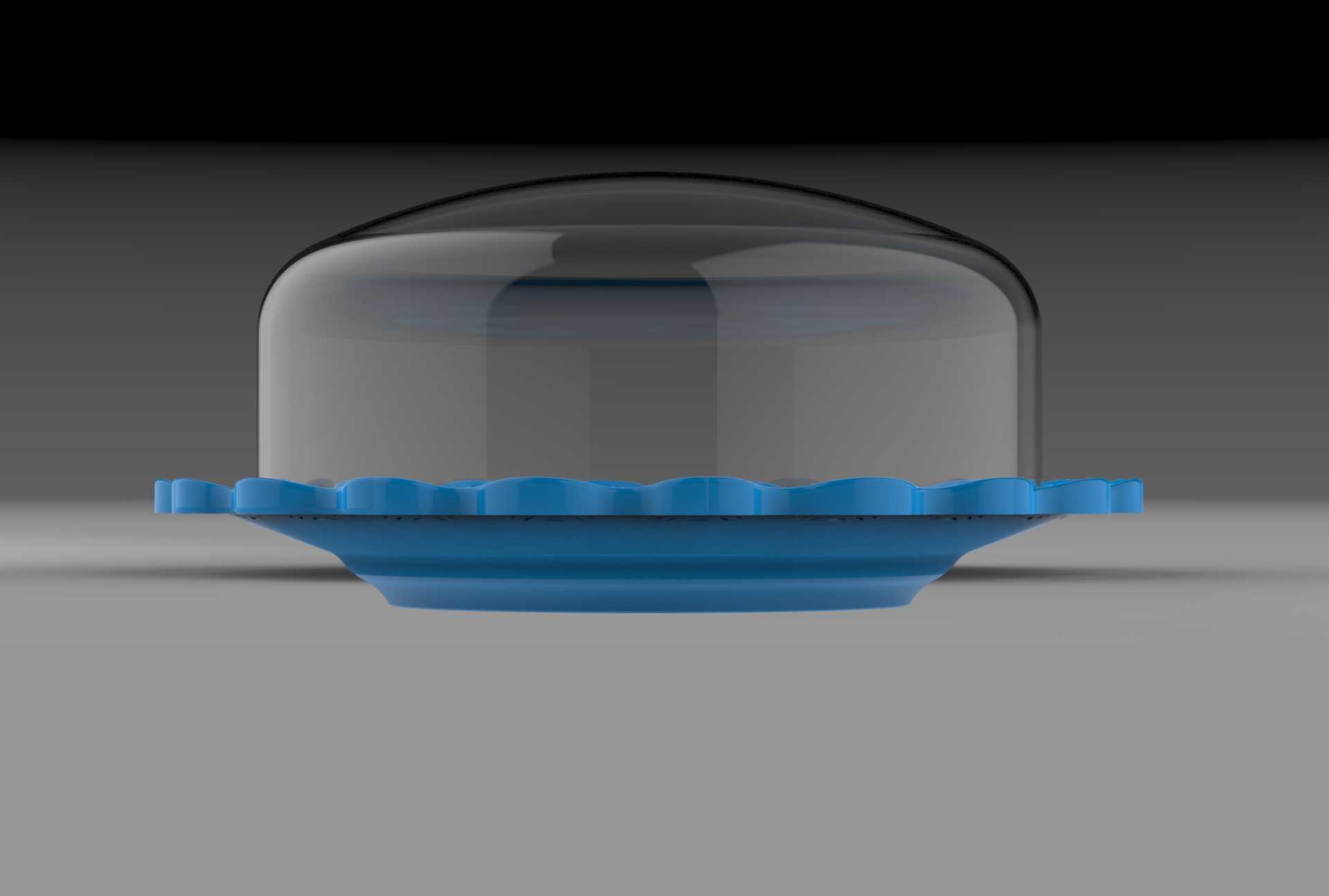

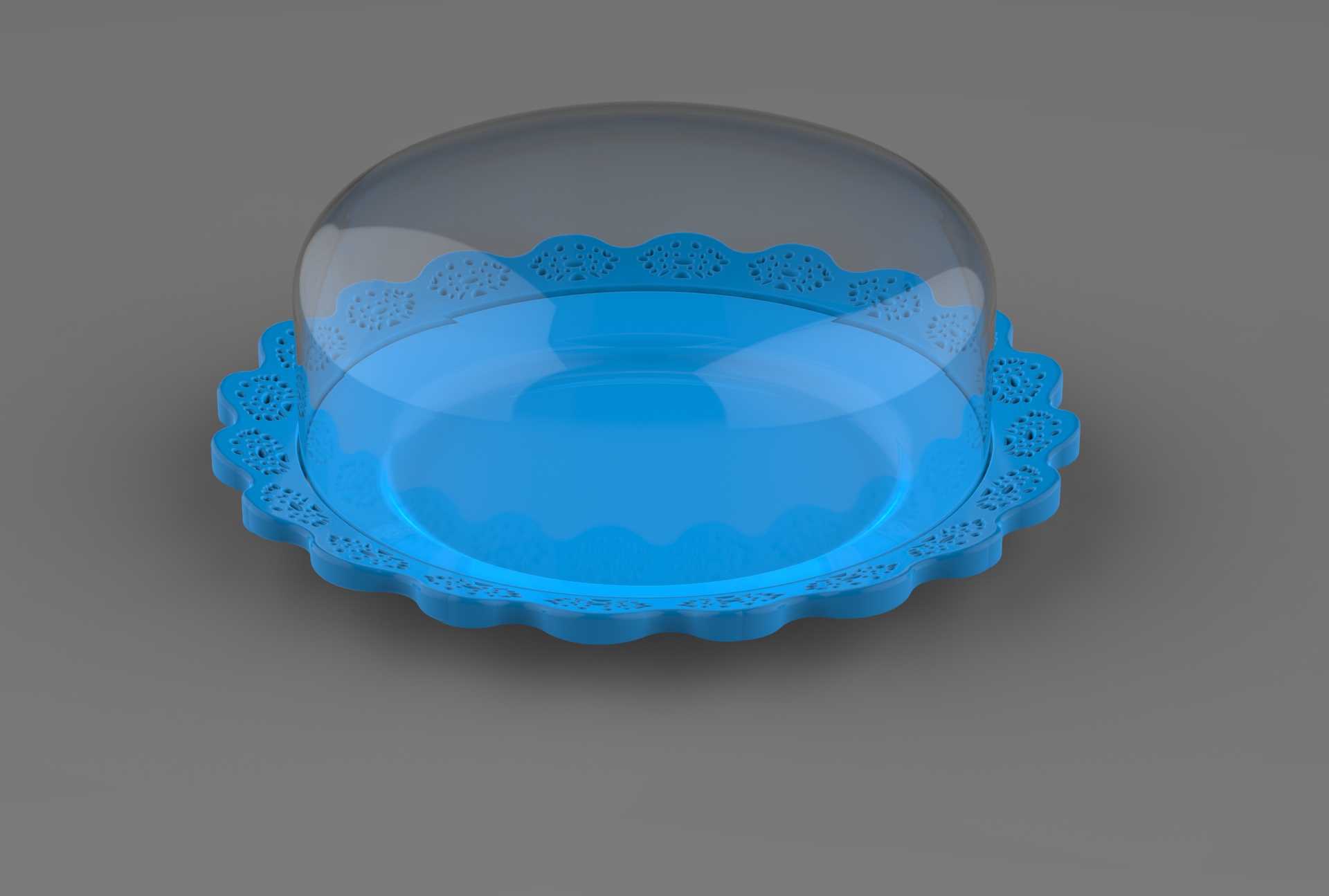

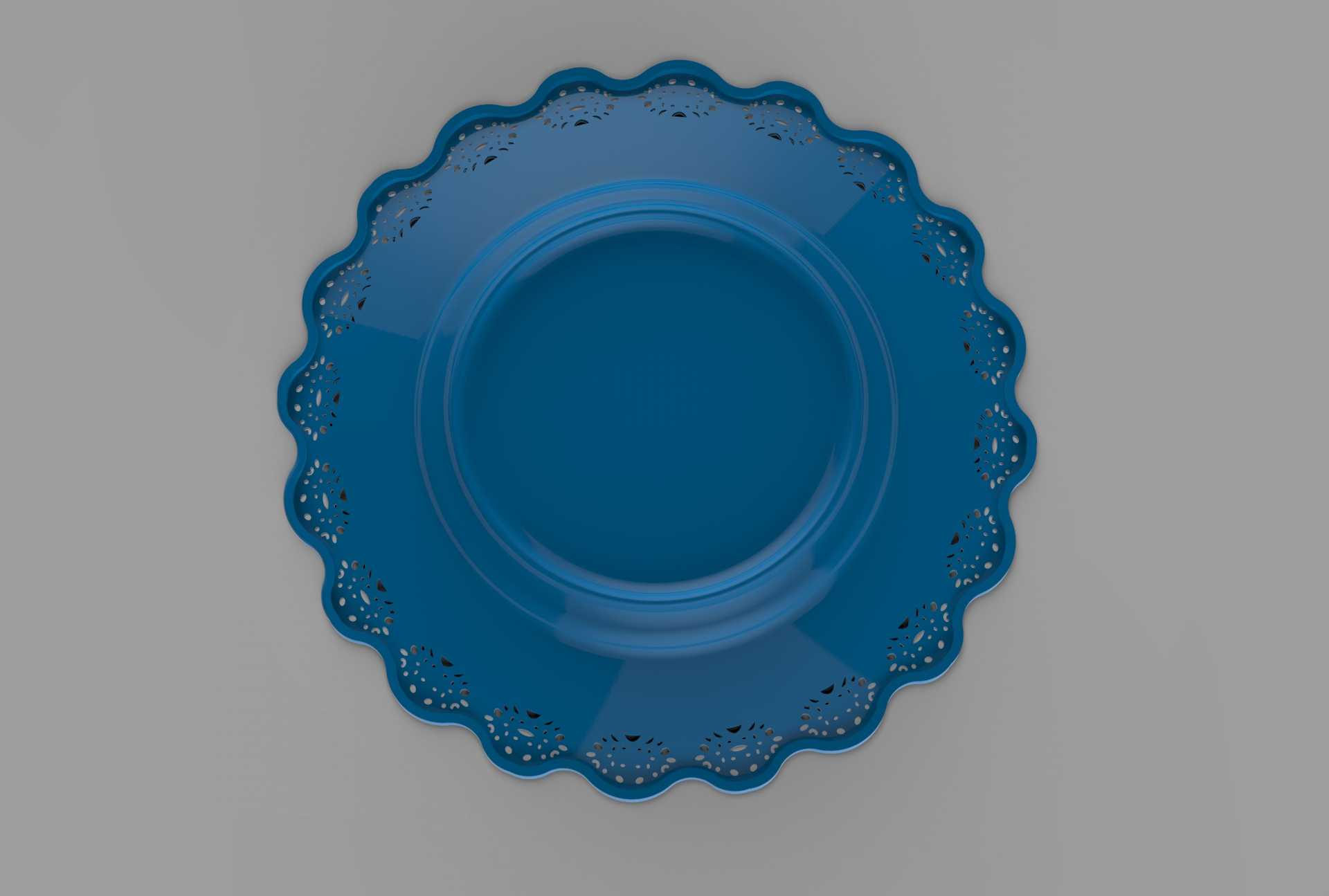

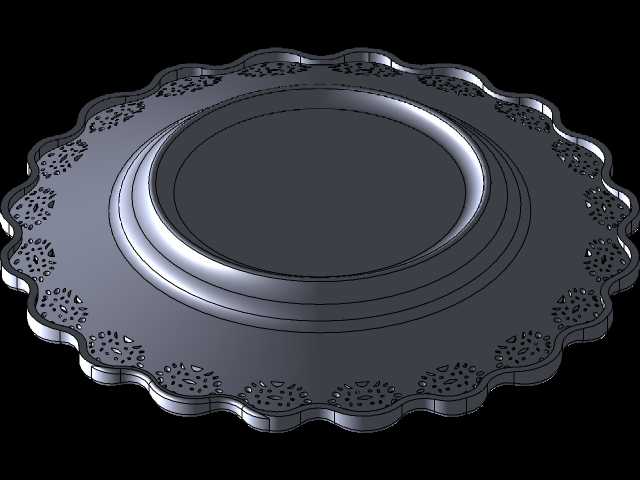

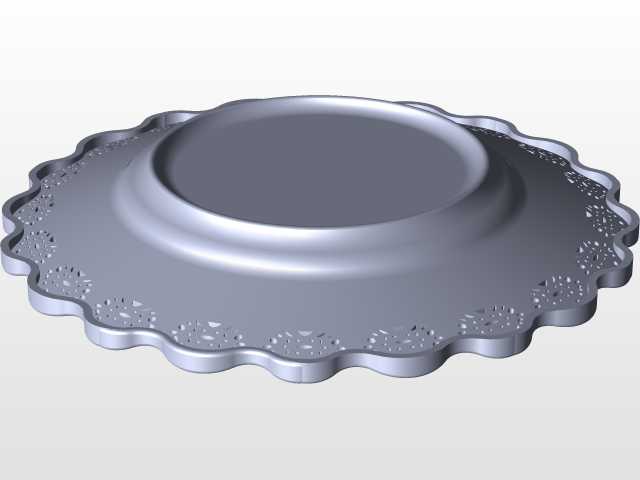

　　顶出时受力均匀，不会在塑件可见面留下顶痕，保证成品外观质量。这套模具成型出的水果盘边缘带立体花边装饰，盘体深度适中，可直接作为家用果盘、宴席摆盘使用，成型后的塑件无需过多后处理，仅需切除浇口料头即可包装入库，适配日用塑料制品的快节奏批量生产需求。
