塑料铲注塑模具型腔结构设计

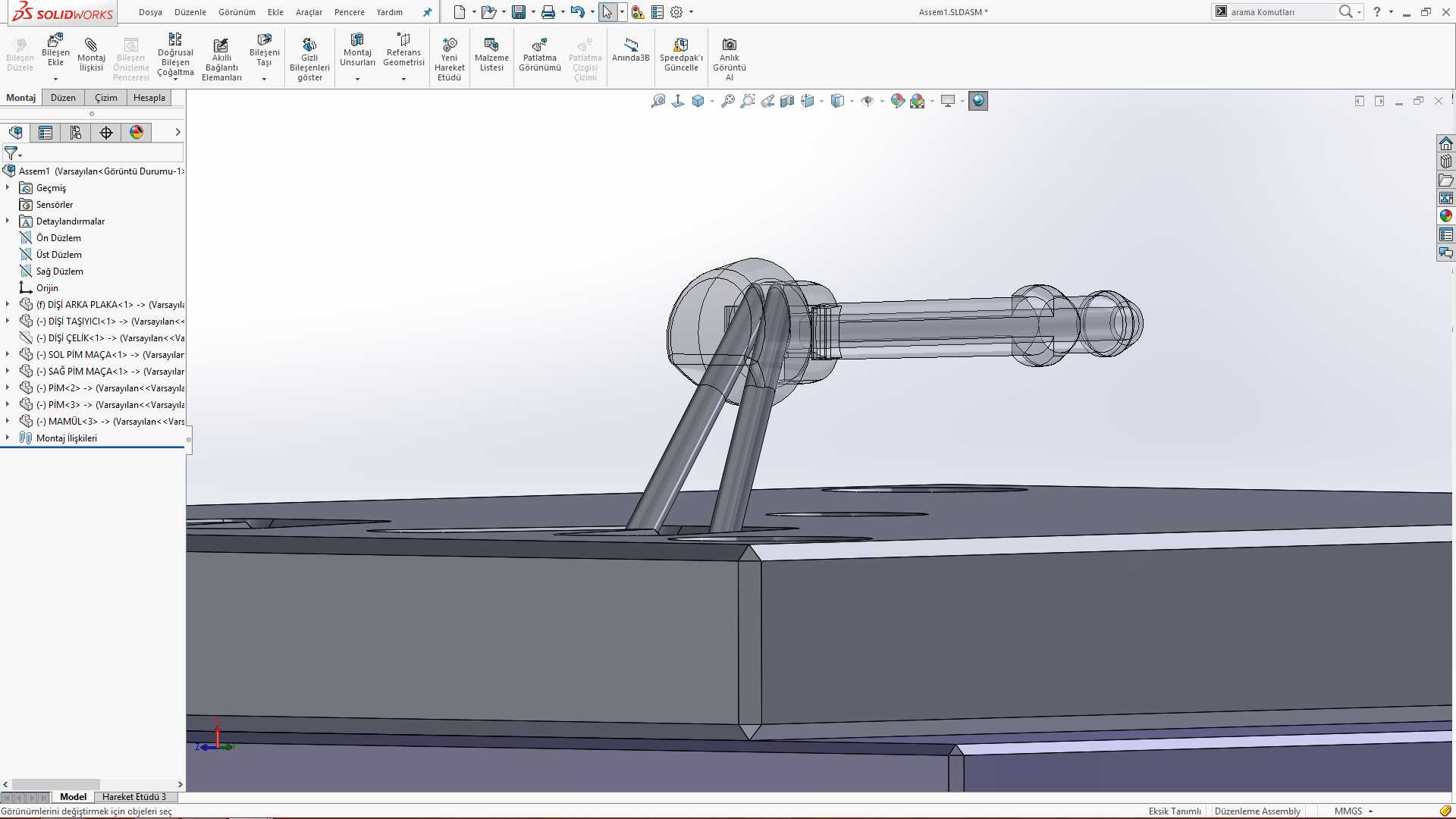

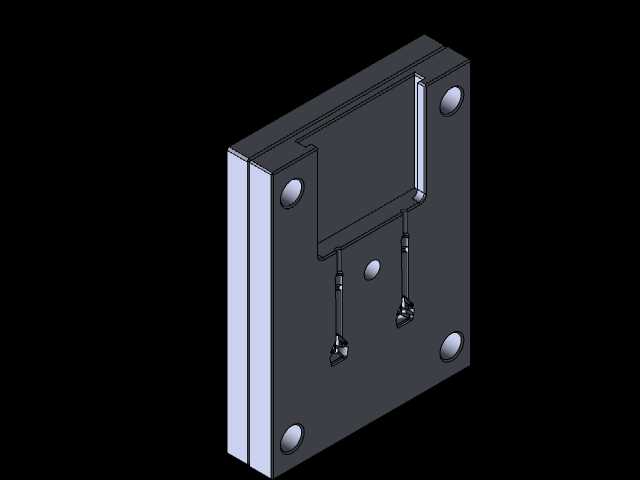

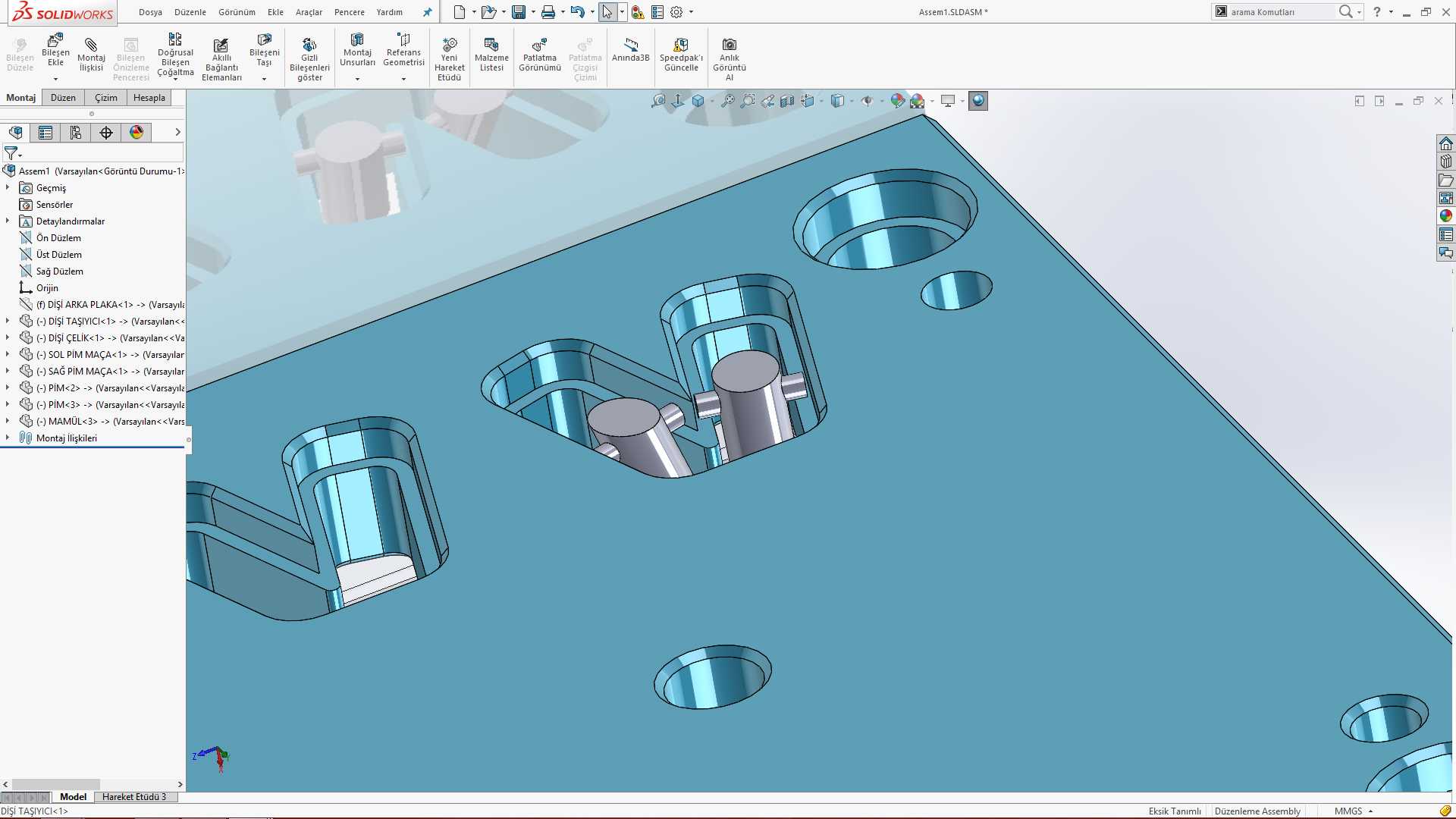

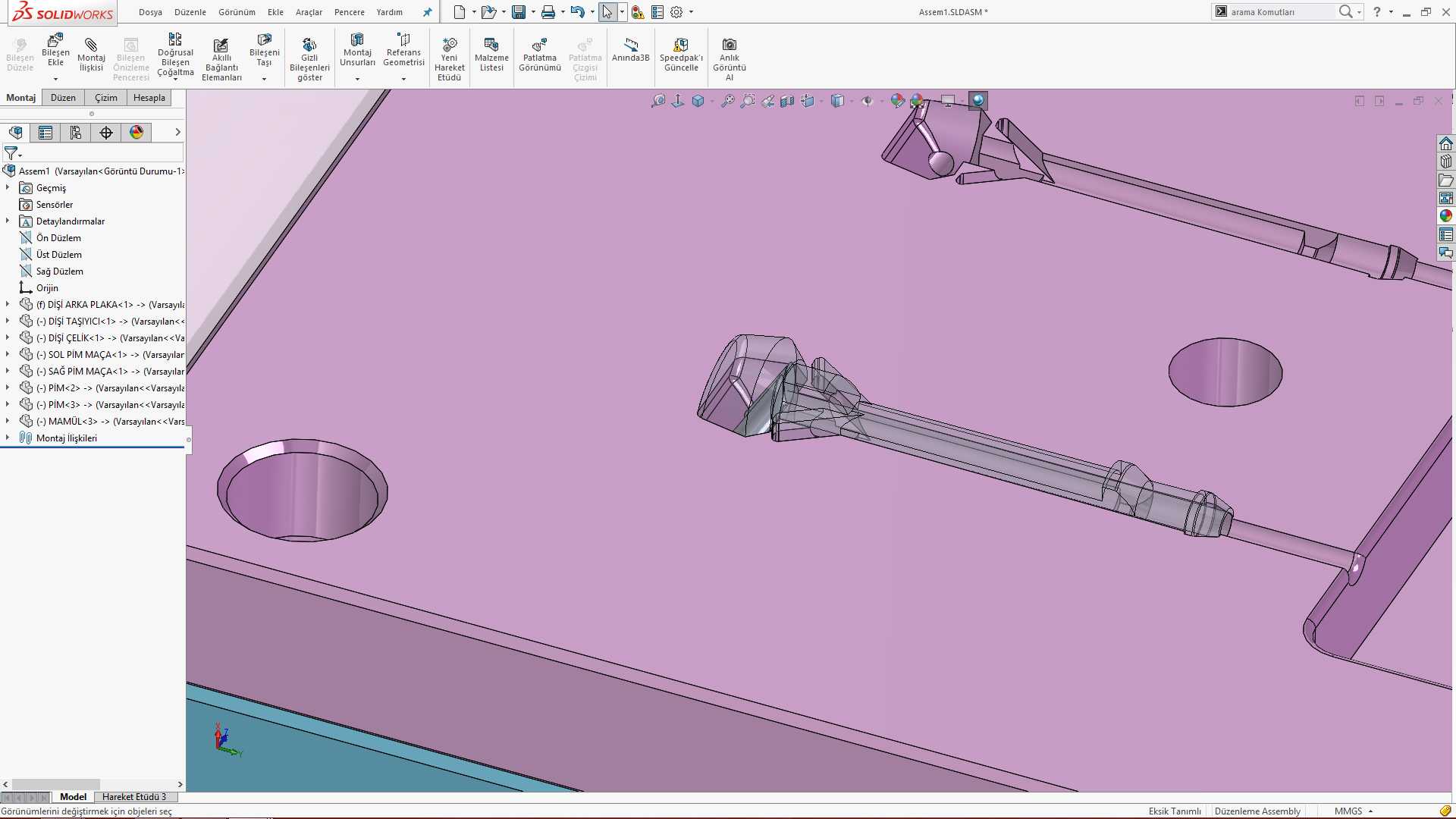

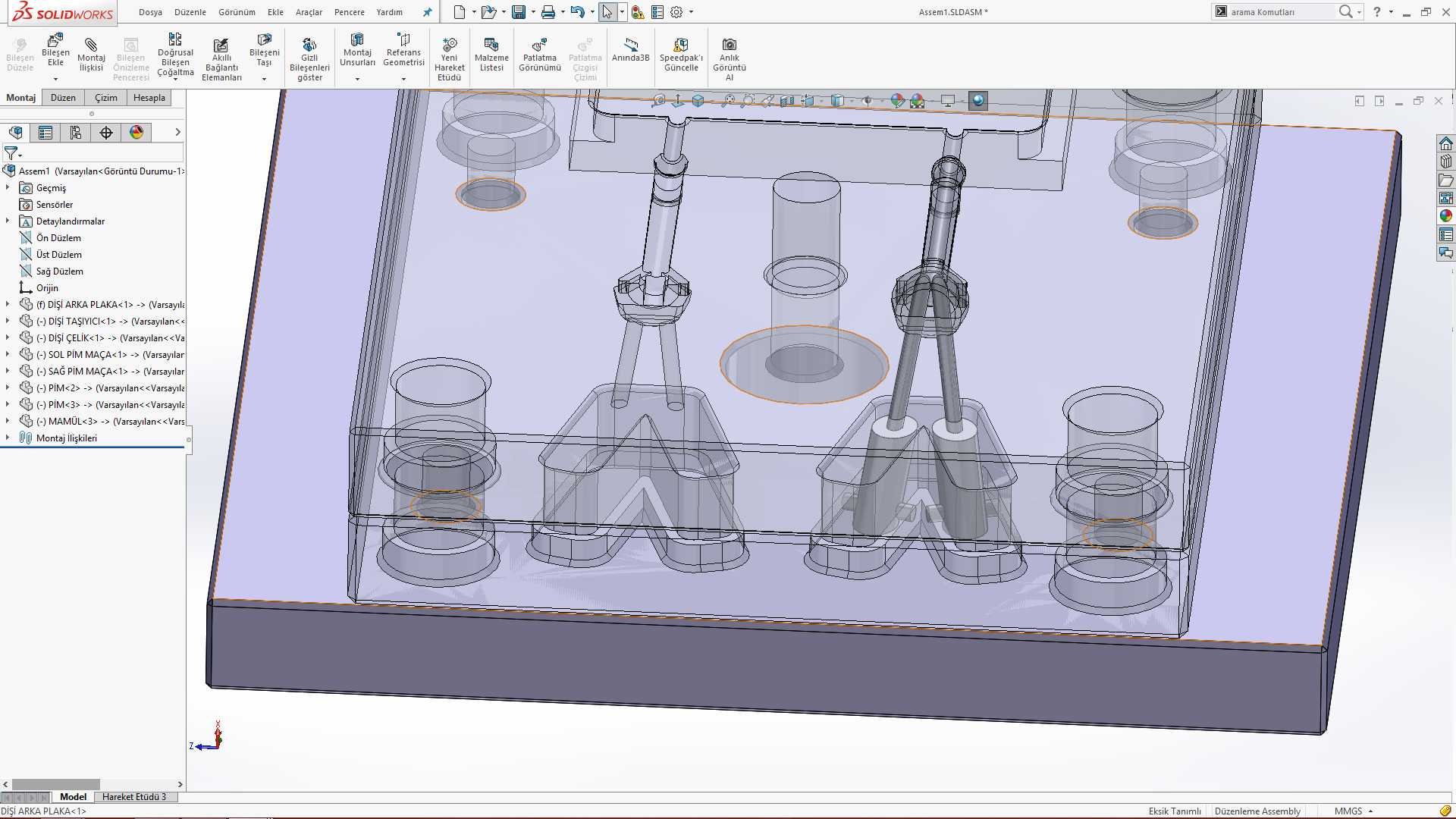

　　这套模具针对日用塑料铲类制品的批量注塑成型需求设计，核心应用场景为日用品注塑加工车间的卧式注塑机配套生产，适配常见的PP、PE等通用热塑性塑料加工工况，单模次可完成两件塑料铲的本体成型，兼顾生产效率与制品成型一致性。从结构布局来看，模具采用一模两腔的平衡式排布，两个型腔沿模具中心对称分布，浇注系统采用侧浇口进料，浇口位置设置在铲柄末端的非外观面区域，避免浇口痕迹残留在铲体的工作面与外观面，减少后续去浇口的人工修整工作量，流道截面采用圆形设计，能最大程度降低熔体输送过程中的压力损失与温度损耗，保证两个型腔的充模速率、压力保持一致，避免出现缺胶、飞边、成型密度不均的制品缺陷。成型零件部分，型腔与型芯均采用整体式镶拼结构，

　　既方便后续加工阶段的抛光、淬火工序开展，也能在长期生产出现局部磨损、拉伤时快速更换对应镶件，减少模具停机维修的时间成本；型腔侧直接复刻塑料铲的工作面轮廓，针对铲头边缘的薄壁区域做了0.3度的脱模斜度处理，避免顶出过程中出现铲体边缘发白、拉伤的问题，型芯侧则对应铲体的背部加强筋结构，筋位厚度控制在主体壁厚的0.6倍，防止成型过程中筋位处出现缩痕、应力集中的问题。冷却系统采用随形水路布局，围绕两个型腔的轮廓环形布置冷却水道，水道直径设置为8mm，水道距离型腔壁的距离保持在12-15mm的均匀区间，保证成型过程中模温均匀分布，将制品冷却周期控制在合理范围，同时避免因局部模温差异导致的制品翘曲变形。顶出系统采用推杆顶出结构，

　　顶杆位置均匀分布在铲柄、铲头的受力均衡区域，避开铲体的薄壁与外观位置，顶出行程预留15mm的安全余量，保证制品完全脱离型芯后再完成取件动作，不会出现顶出痕迹过深或者顶穿制品的问题。模具的安装边界适配200吨级卧式注塑机的拉杆间距、定位圈尺寸与浇口套匹配规格，模架采用标准龙记模架改制，导柱导套设置在模架四个角位，合模时的定位精度可控制在0.02mm以内，长期生产不会出现型腔错位的问题，整套模具的开合模行程匹配注塑机的动模开模距离，预留了足够的取件操作空间，适配自动化机械手取件的生产需求，可直接接入自动化注塑生产线完成连续批量生产。
