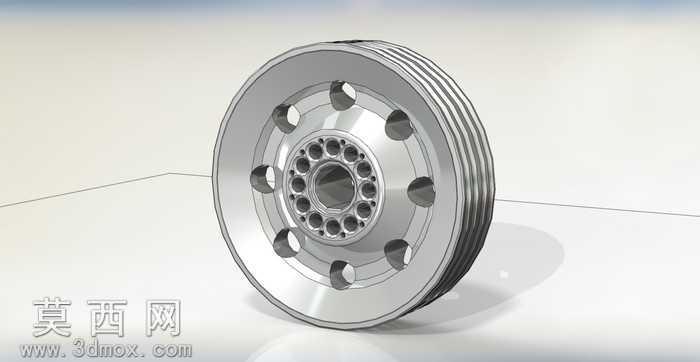

该带轮为变速箱总成的核心传动部件,建模过程依托三维参数化设计逻辑完成,首先基于带传动的设计规范确定带轮的基准直径、轮槽数量与轮槽截面尺寸,匹配多楔带的传动啮合要求,保证传动过程中皮带与轮槽的贴合度,降低传动打滑风险。建模阶段先绘制带轮的径向截面草图,通过旋转特征生成带轮的基体轮廓,精准控制轮槽的楔角、槽深与槽间距,确保每一道轮槽的尺寸公差符合传动设计标准,避免皮带运行过程中出现偏磨、窜动问题。针对带轮的减重与结构强度需求,在轮辐区域采用周向均匀分布的水滴形减重孔设计,在轮毂与轮缘之间的轮辐上,沿圆周等距排布8个大尺寸减重通孔,同时在靠近轮毂的区域设计一圈密集的小圆孔结构,既通过镂空结构大幅降低带轮的整体自重,减少变速箱传动过程中的转动惯量,提升传动响应速度,又通过均匀的孔位排布保证轮辐各区域的结构应力分布均匀,避免高速旋转时出现应力集中导致的结构变形或开裂。轮毂部分设计为带中心通孔的阶梯轴孔结构,可匹配变速箱的传动轴安装尺寸,孔壁预留键槽安装位,保证带轮与传动轴的周向固定,传递额定扭矩。材质设定上选用高强度铝合金材质,通过渲染器赋予零件金属磨砂质感,轮槽区域做高光金属处理,还原机加工后的表面光洁度,整体渲染采用柔和的影棚光照环境,清晰呈现带轮的结构层次与细节特征,直观展示各部分的结构衔接关系。设计过程中充分考虑带轮的动平衡性能,所有镂空结构均严格遵循周向对称原则,确保带轮在高速旋转工况下的运行稳定性,减少传动过程中的振动与噪音,适配变速箱的平稳传动需求,整体结构兼顾轻量化与结构强度,可直接用于变速箱传动系统的装配验证、运动仿真以及工程图的输出,为后续的零件加工与装配调试提供精准的三维模型依据。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 4.2 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2011,效果图,STEP/IGES,STL,其它,
- 软件分类 通用机械零部件
