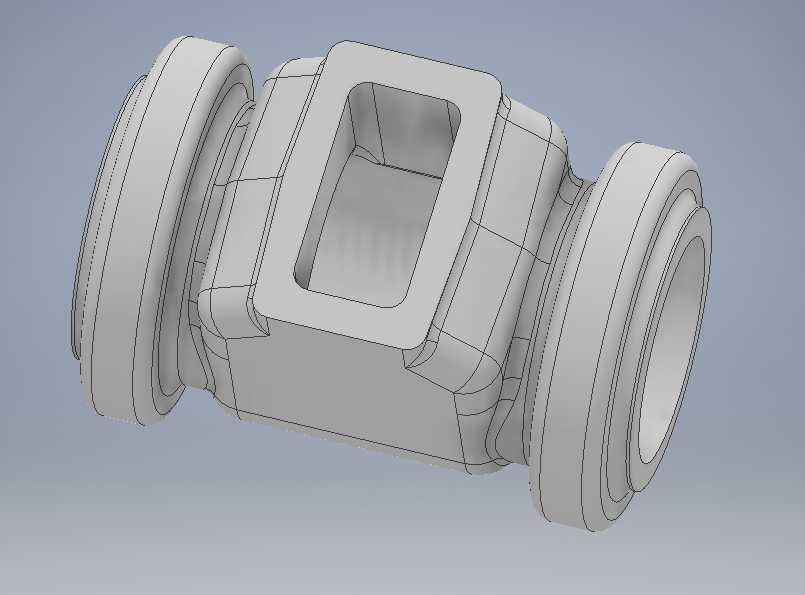

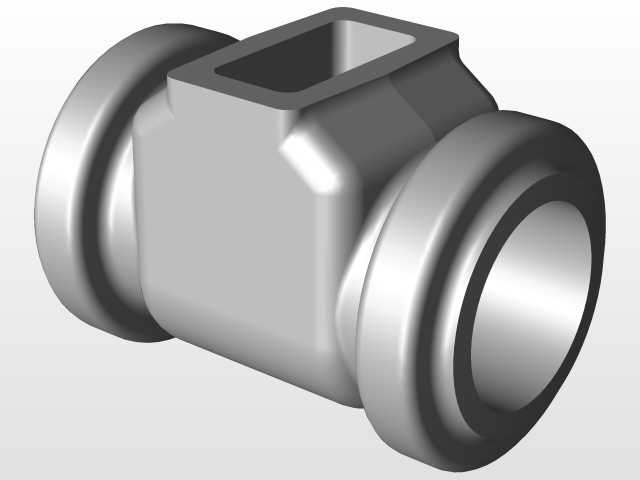

该铸件为三通式流体控制设备的主体壳体毛坯,主要应用于工业管路系统中,作为流体换向、汇流或分流的核心承载结构,适配中低压工况下的水、油气、弱腐蚀介质输送场景,常见于化工管路、市政给排水、暖通循环系统的阀组装配环节。从结构设计逻辑来看,主体采用等径三通布局,两个同轴端设置带凸缘的法兰连接结构,法兰端面预留密封面加工余量,可适配平面或突面密封形式,安装时通过螺栓穿过法兰孔实现与上下游管路的刚性对接,法兰外径与凸台厚度匹配常规PN16压力等级的管路安装标准,安装边界需预留螺栓拆装的操作空间,单侧操作距离不小于螺栓长度的1.2倍,避免现场装配干涉。侧方凸起的方形腔体为阀杆安装腔,腔体开口端面为后续加工阀杆密封槽、压盖连接孔提供基准,
腔体内部与主流道贯通,流道过渡处采用大圆角平滑过渡设计,减少流体在腔体内的紊流与压损,同时避免铸造过程中出现应力集中导致的冷裂、缩孔缺陷。整个壳体的壁厚采用均匀化设计,壁厚差控制在2mm以内,适配砂型铸造的工艺要求,拔模斜度设置在1°至1.5°区间,既满足模具起模需求,也减少后续机加工的余量去除量。主流道内壁与法兰端面、方形腔体端面均预留2.5mm至3mm的机加工余量,铸造毛坯完成清砂、时效处理后,可直接以法兰外圆为粗基准定位,一次装夹完成两端密封面、内腔密封座的精加工,减少装夹误差。结构上在流道与方形腔体的交接处设置了加强筋过渡,提升壳体承压能力,避免介质压力波动导致的腔体变形,同时加强筋的厚度小于主体壁厚,
防止铸造时出现热节缺陷。该铸件的外形轮廓无复杂深腔与倒扣结构,适配常规砂型铸造的分模逻辑,分模面沿两同轴法兰的轴线平面设置,侧方方形腔体无需额外抽芯结构,可通过自带型芯成型,降低模具制作复杂度与铸件废品率。实际装配时,该壳体作为阀门的主体承载结构,内部后续装配阀芯、阀杆、密封件等组件,外部通过法兰与管路连接,方形腔体上端装配阀盖与操作机构,整体结构的同轴度、端面垂直度直接影响后续阀门的密封性能与操作扭矩,因此铸造毛坯的变形量控制是该铸件生产的核心要点,时效处理环节需充分释放铸造应力,避免加工后出现尺寸回弹。
