带三脚架支架的高倍观测天文望远镜结构

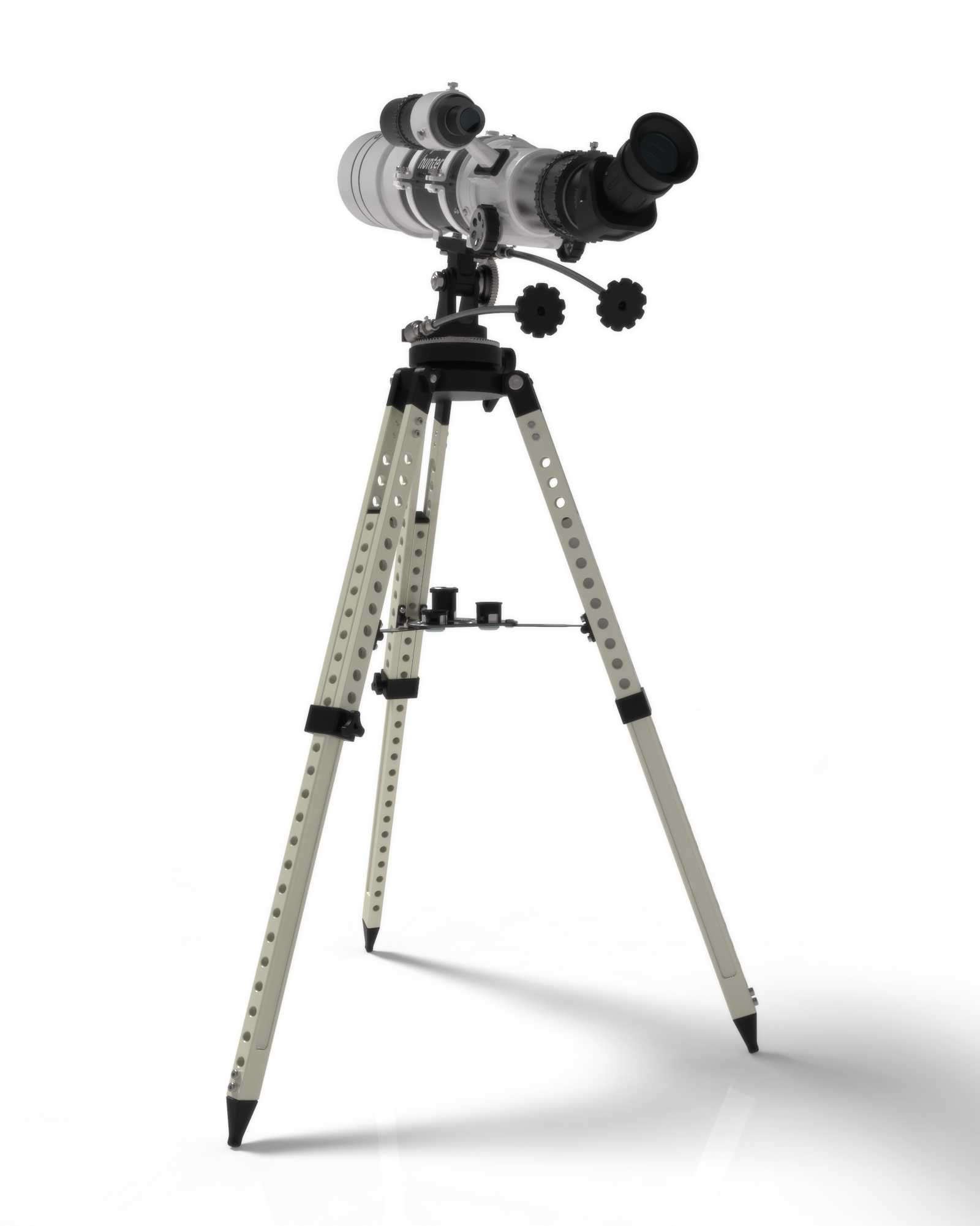

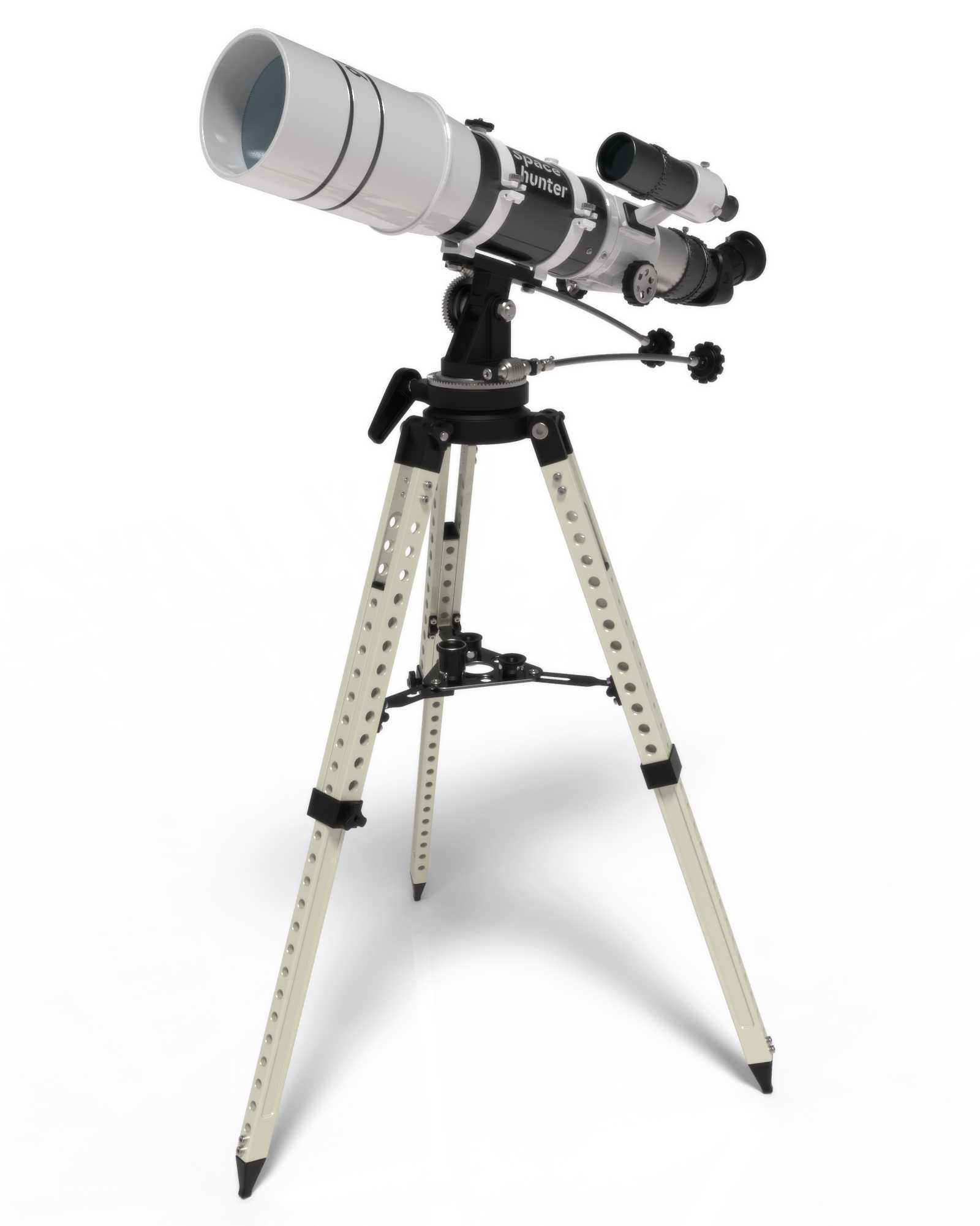

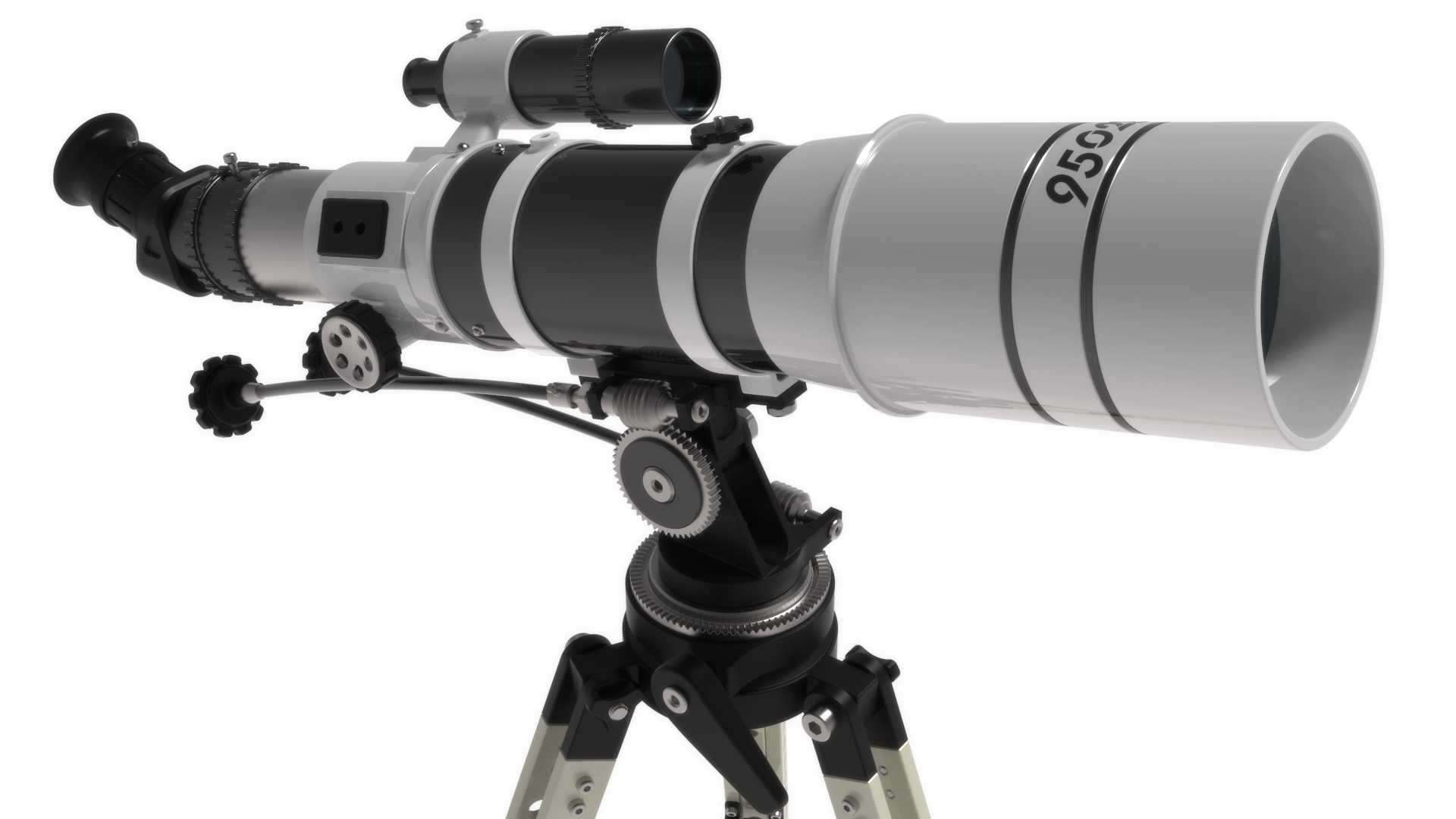

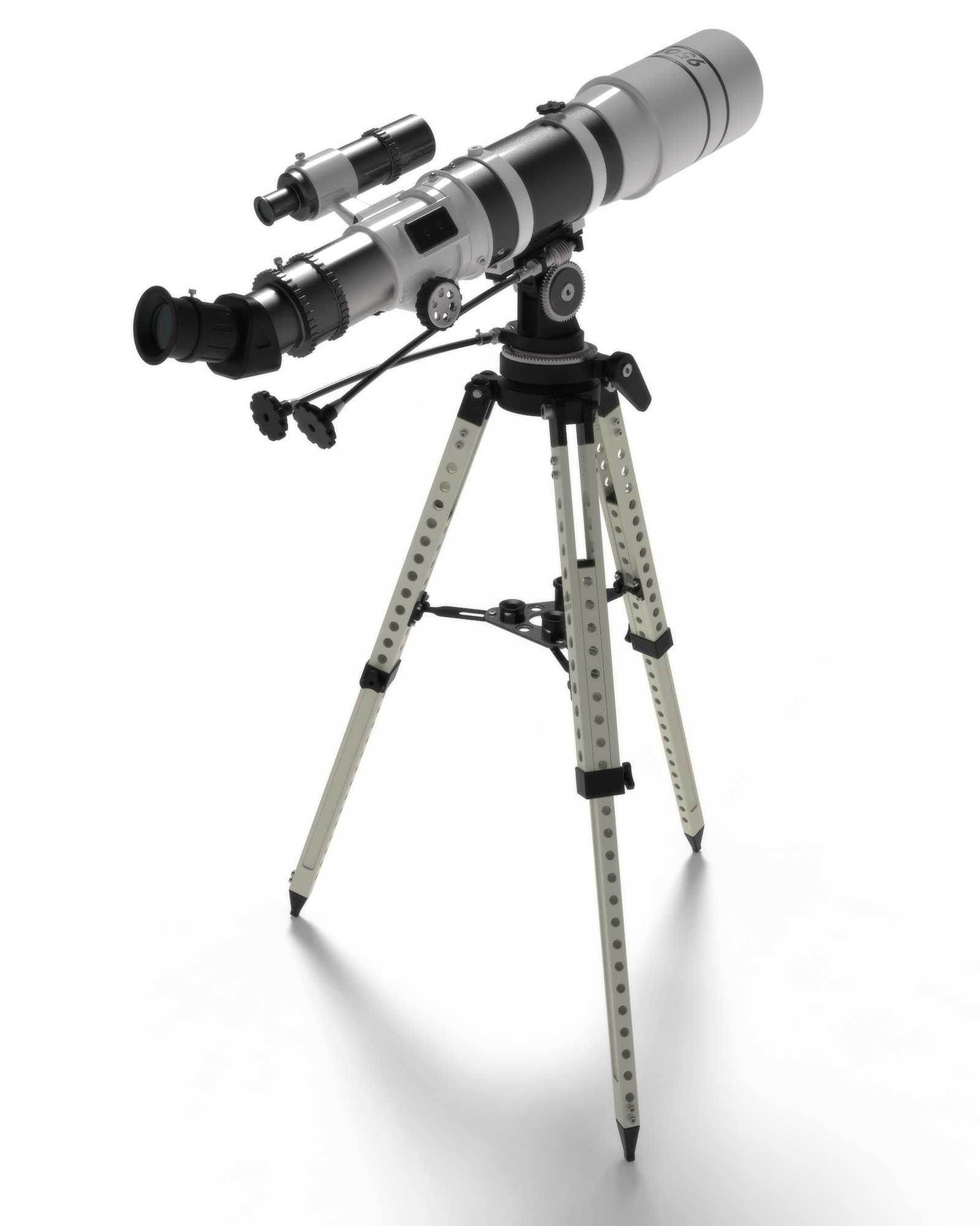

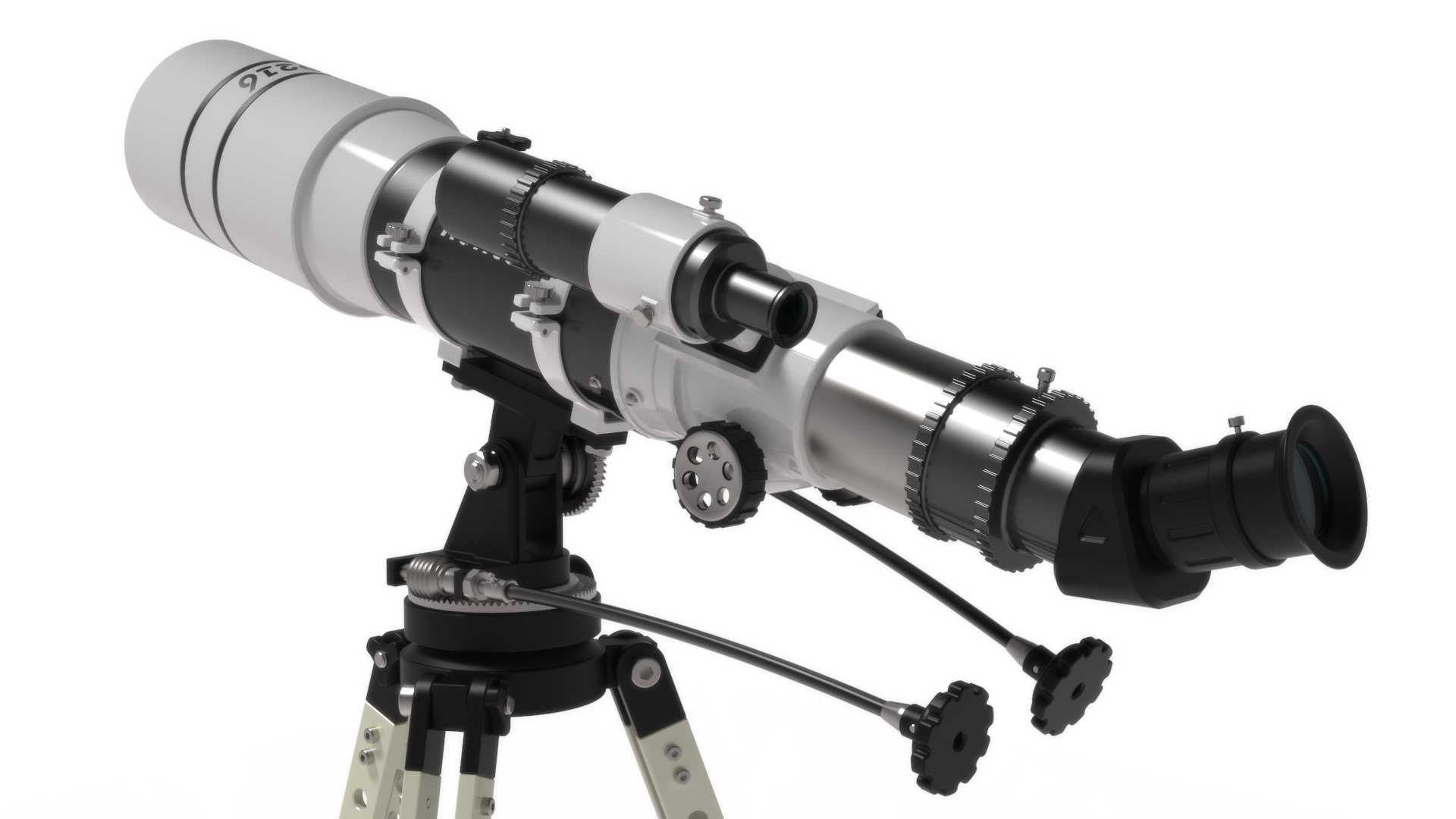

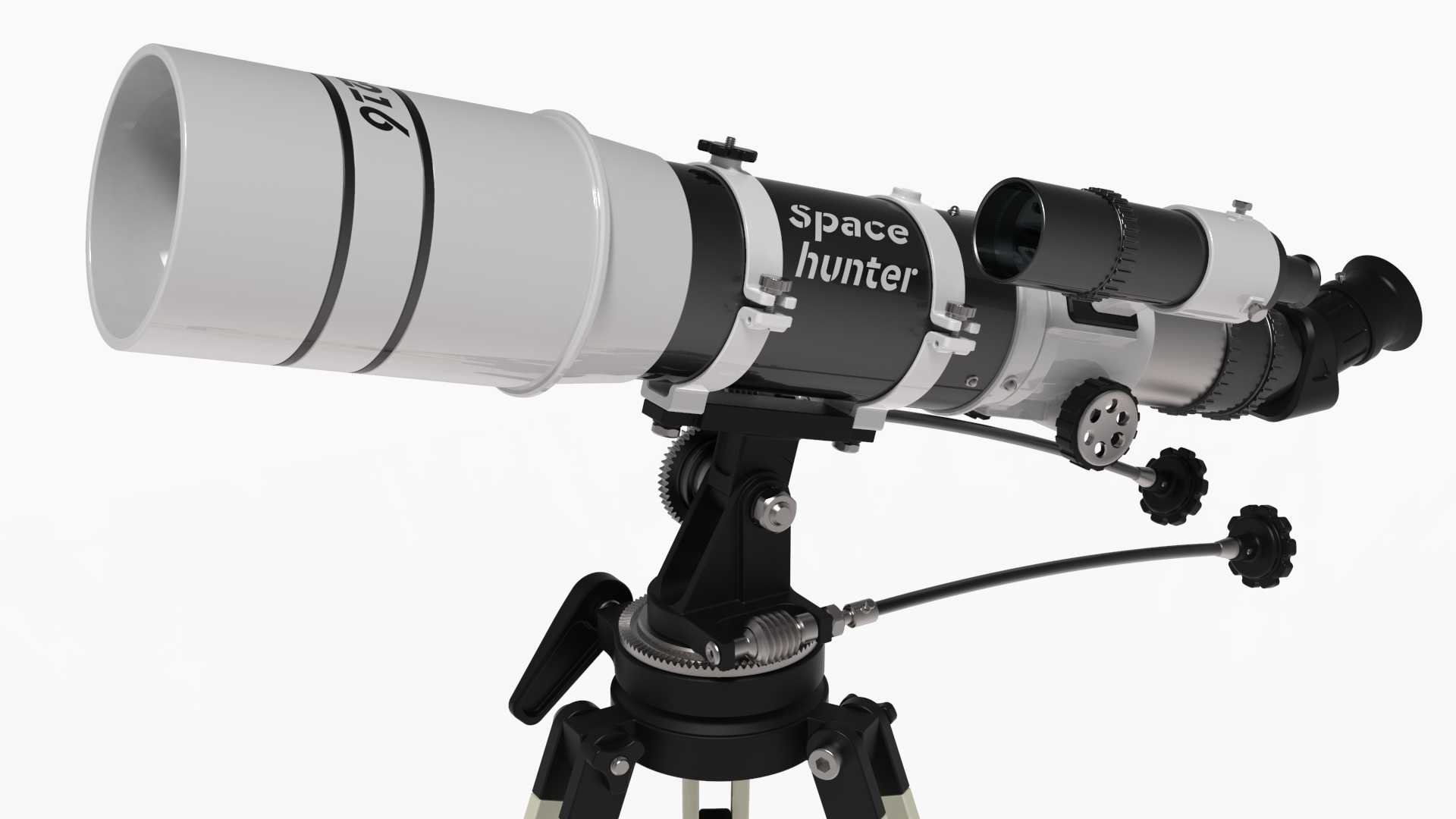

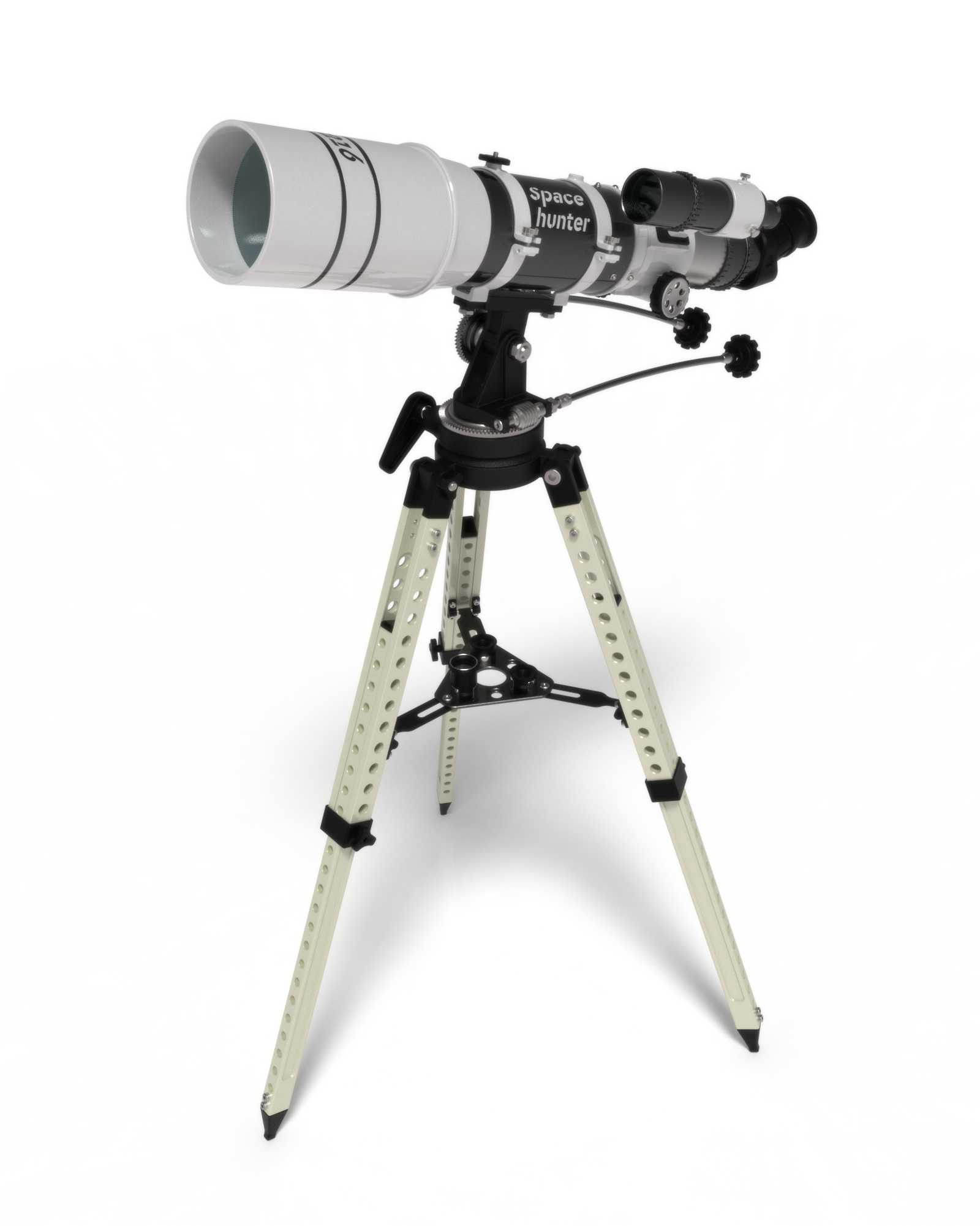

　　这款观测类光学设备的三维结构，完整还原了落地式天文观测望远镜的整机装配关系，从主镜筒到支撑三脚架的每一处连接结构都做了精细化建模还原。先从实际使用场景说起，这类设备主要面向户外观测、天文科普教学场景使用，需要兼顾架设稳定性、调焦操作便捷性、不同观测角度的调节灵活性，因此在结构设计上做了多维度的适配。主镜筒采用分段式装配结构，前端为大口径物镜端，做了多层遮光罩的阶梯结构设计，能够减少杂光进入光路影响成像清晰度，镜筒中段集成了调焦手轮、寻星镜安装座，调焦手轮采用滚花防滑结构，操作时无需额外工具即可手动旋转完成焦距微调，适配不同视力观测者、不同观测距离的对焦需求，寻星镜采用小口径同轴辅助光路结构，与主镜筒平行安装，

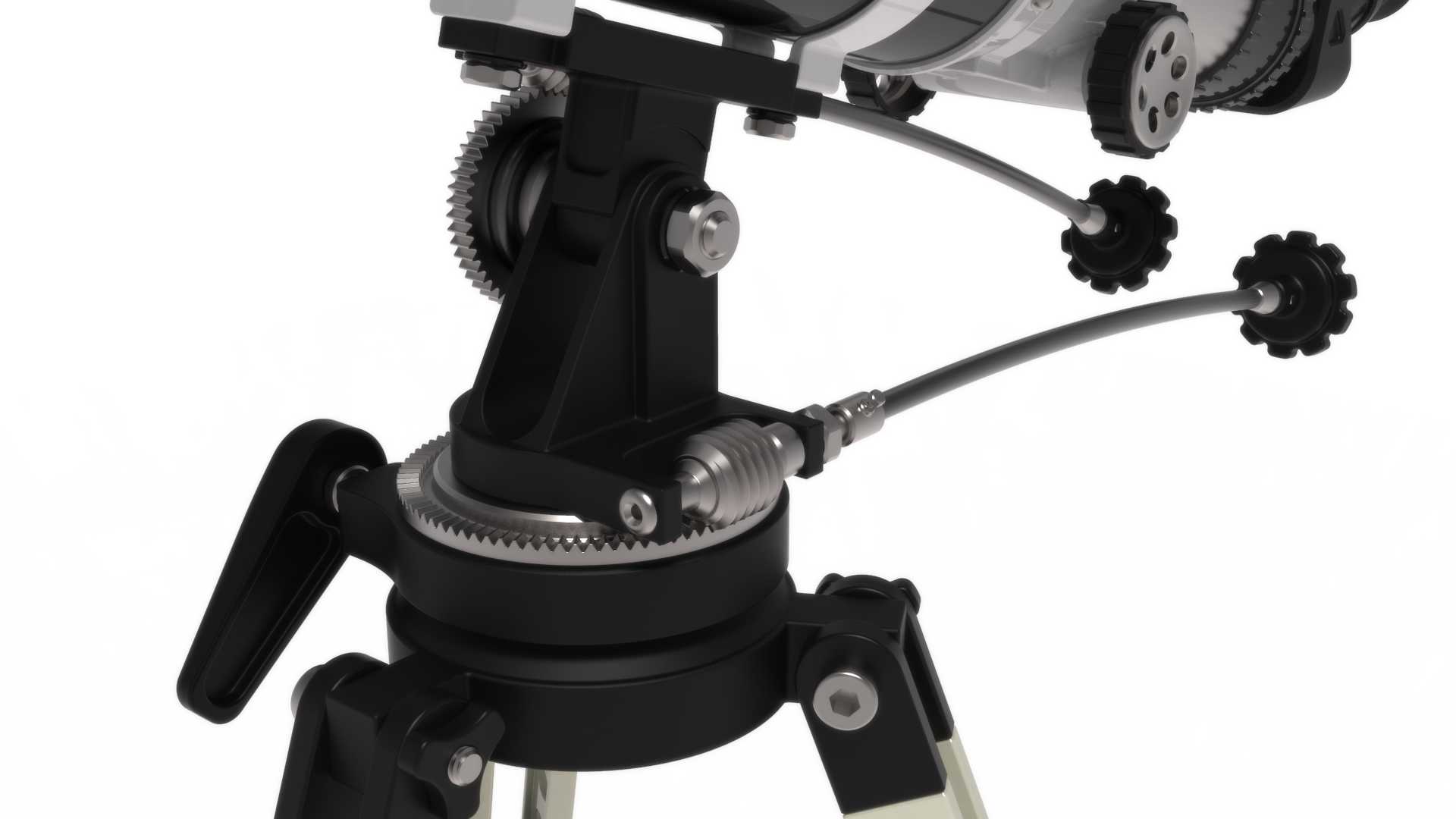

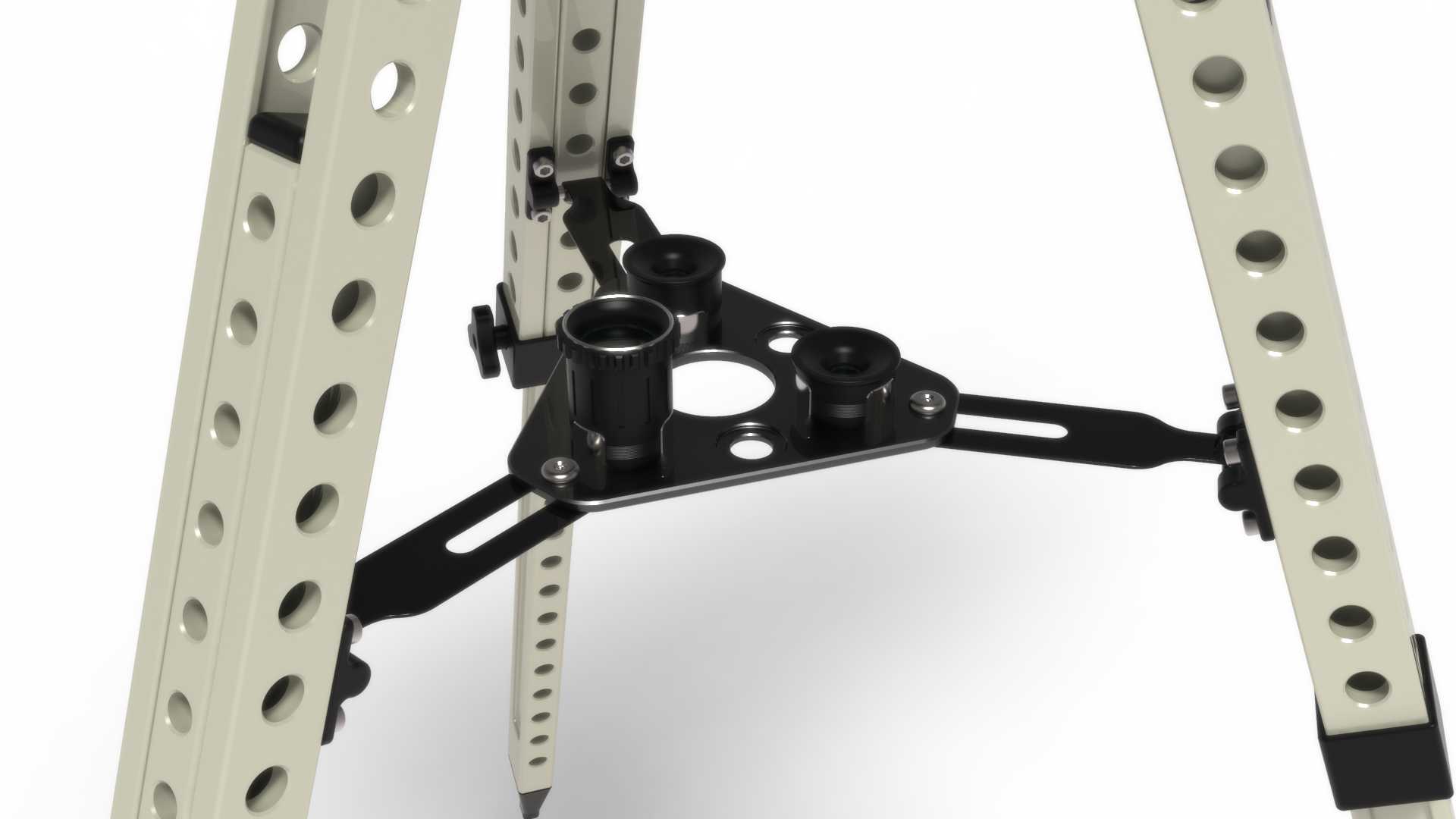

　　能够帮助观测者快速锁定大范围天区内的观测目标，避免大倍率主镜视场过小难以寻星的问题。镜筒尾端配置了可旋转的目镜接座，支持更换不同倍率的目镜配件，接座处做了快拆锁紧结构，更换目镜时只需扳动锁紧卡扣即可完成拆装，无需反复旋拧螺纹，提升户外观测的操作效率。支撑结构采用可调式三脚架设计，三条支腿为伸缩式分段结构，每段支腿都配置了锁紧旋钮，可根据架设场地的平整度、观测者的操作高度自由调节单腿长度，适配不同坡度的户外架设环境，支腿底部做了防滑脚垫结构，增大与地面的接触摩擦力，避免观测过程中设备滑移影响观测精度。三脚架顶部为经纬台调节结构，配置了两根柔性调节拉杆，分别控制水平方向转动与俯仰角度调节，调节时阻尼感均匀，

　　既可以快速大角度转动镜筒指向目标方位，也可以通过微调拉杆完成小角度的精准对位，锁紧结构能够在角度调节完成后固定镜筒姿态，长时间观测也不会出现镜筒滑移下垂的问题。建模过程中对每一处装配间隙都做了还原，比如调焦齿轮与镜筒齿条的啮合间隙、经纬台转动轴的配合公差、支腿伸缩段的滑动间隙都符合实际加工装配的工艺要求，结构件之间不存在干涉问题，可直接用于结构验证、科普展示、教学演示等场景，也可作为光学设备结构设计的参考案例，帮助设计人员梳理落地式观测设备的支撑、调节、光路集成的设计逻辑。
