环形带侧装凸台机械壳体结构设计

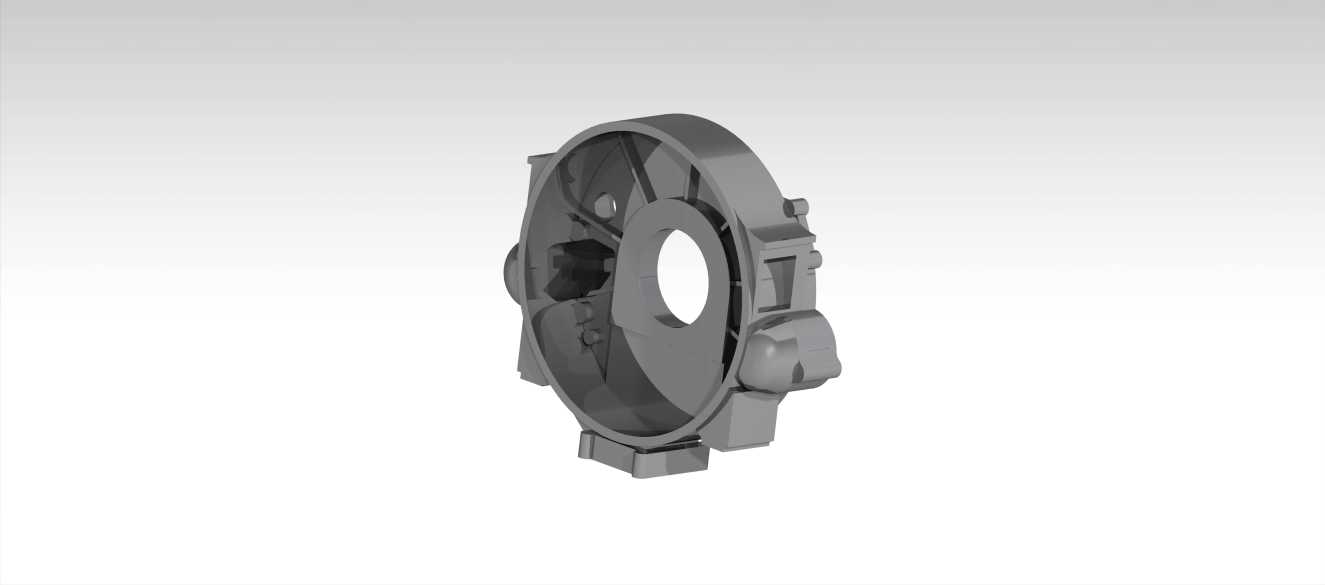

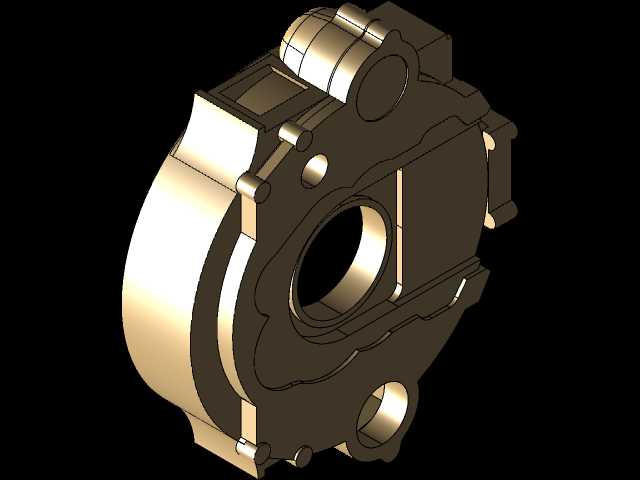

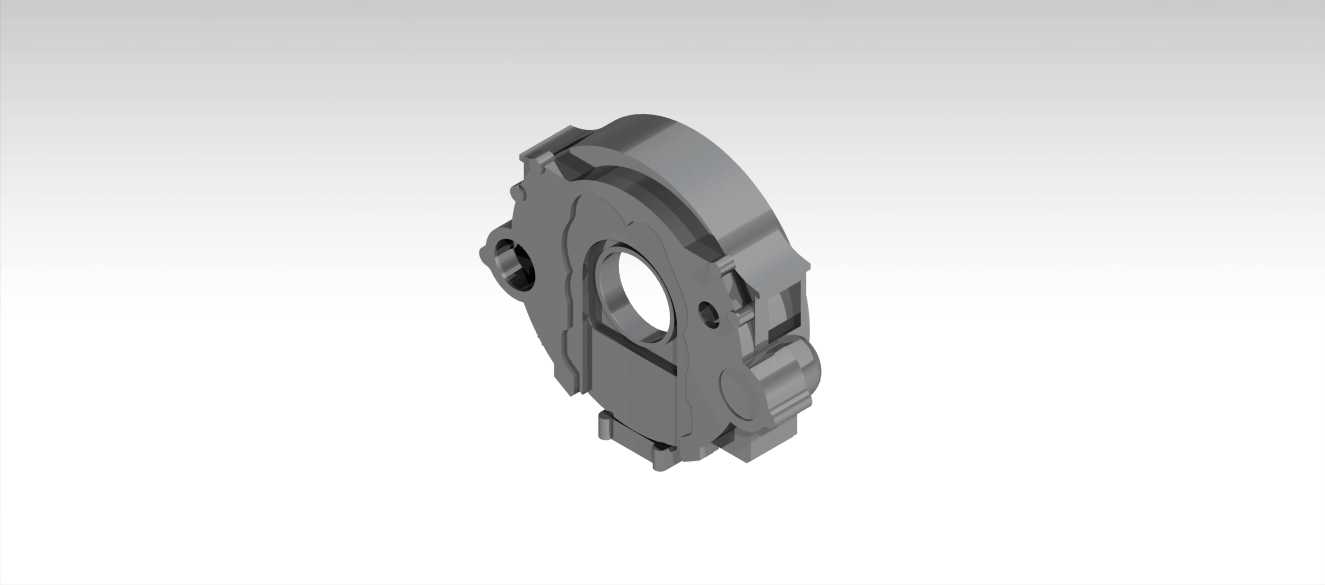

　　该环形壳体零件常见于中小型动力传输设备的端部支撑场景，多用于需要对回转类部件进行径向限位、同时预留侧边附件安装位的传动单元中，比如小型减速设备的端盖支撑、制动组件的安装基座等工况，承担着容纳内部回转构件、连接外部固定机架、为附属功能部件提供安装基准的多重作用。从结构设计逻辑来看，主体采用环形薄壁框架结构，中心大尺寸通孔为内部回转轴系、传动构件预留了充足的穿装与运转空间，避免运转过程中壳体与内部运动部件发生干涉，环形主体的壁厚经过受力校核，在满足整体结构刚性的前提下尽可能控制整体重量，适配轻量化装配的需求。壳体外侧分布的多个凸台结构并非冗余设计，每一处凸台都对应着实际的安装功能：侧边对称分布的带卡位凸台用于和机架上的定位卡扣配合，

　　实现装配过程中的快速预定位，降低装配对位的难度；下部的支撑凸台带有平整的安装端面，可通过紧固件将整个壳体固定在设备的安装基面，承担整个组件的垂直方向载荷，凸台处做了局部加厚处理，避免长期受载出现应力变形。壳体内部设置的多道径向加强筋，连接环形内壁与中心孔周边的支撑环，既提升了整体结构的抗扭、抗形变能力，也能在铸件成型过程中减少壁厚不均带来的缩孔缺陷，提升成品率。在安装边界层面，该壳体的外轮廓最大尺寸适配常规小型传动单元的安装空间，所有安装凸台的孔位间距、端面平面度都符合通用机械零部件的装配公差要求，不需要额外做二次加工即可适配同规格的配套组件。设计过程中充分考虑了铸件的拔模斜度，所有侧壁、凸台的拔模角度控制在合理区间，

　　适合采用砂型铸造或者压铸工艺批量生产，外侧的圆弧过渡处理有效降低了应力集中系数，在设备长期运行产生振动的工况下，能有效避免壳体连接处出现疲劳裂纹。这类壳体结构在实际应用中不需要承担过大的冲击载荷，主要作用是为内部构件提供封闭的防护空间，同时作为安装基准保证内部轴系的同轴度，因此在结构设计时没有采用过于复杂的曲面造型，所有特征都服务于装配与受力需求，没有多余的装饰性结构，完全从工程实用角度出发完成结构排布。
